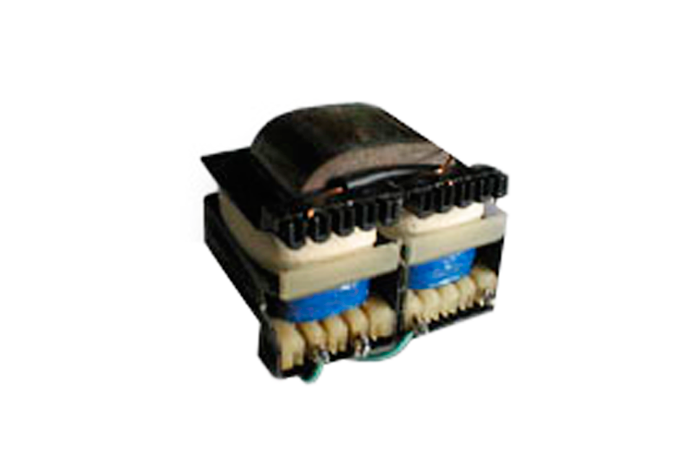

Трансформатор напряжения ТП-22

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Трансформатор напряжения ТП-22 предназначен для работы от сети переменного тока частотой (50±0,5) Гц и номинальным напряжением 220В с отклонением ±10% от номинального значения.

Технические характеристики

  • Габаритная мощность трансформатора 22 Вт,
  • Масса трансформатора не более 400 г,
  • Изоляция трансформатора ТП-22 выдерживает испытательное напряжение переменного тока частотой 50 Гц:
    • 4000 В эфф между обмоткой 1 и остальными обмотками, между обмоткой 1 и магнитопроводом,
    • 500 В эфф между обмотками 2, 3 и магнитопроводом,
  • Трансформаторы соответствуют техническим условиям ТУ У 31-1-23082489-002-2004.
Модификации
Обозначение трансформаторов Режим номинальной нагрузки
Напряжение U эфф., В Ток номинальной нагрузки, А
ТП 22-01 2х6,0 ±5% 1,65
ТП 22-02 2х9,0 ±5% 1,1
ТП 22-03 2х12,0 ±5% 0,8
ТП 22-04 2х15,0 ±5% 0,65
ТП 22-05 2х18,0 ±5% 0,55
ТП 22-06 2х24,0 ±5% 0,42
