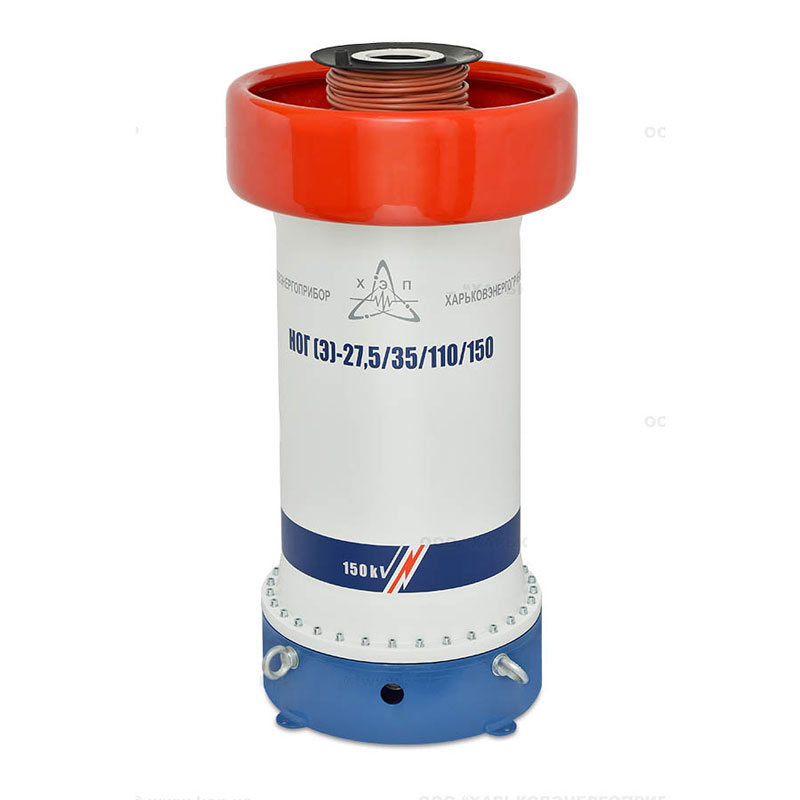

Трансформатор НОГ(Э)-27,5/35/110/150

Трансформатор НОГ(Э)-27,5/35/110/150 представляет собой однофазный высоковольтный трансформатор, используемый в системах выполнения поверок и проверок различного рода трансформаторов.

Функциональное предназначение

Предложенный трансформатор применяется в качестве эталонного узла при выполнении соответствующих поверочных работ, питающих трансформаторных систем. Трансформатор модели НОГ(Э) в полной мере соответствует всем изъявленным требованиям и пожеланиям ДСТУ по ГОСТ № 23625 и может быть использован при проверке трансформаторов, часто эксплуатируемых в электрических механизмах установках со значениями номинальных напряжений 27,5кВ, 35кВ, 35/√3кВ, 110/√3кВ и 150/√3кВ.

Особенности конструкции трансформатора

Трансформатор выполнен в виде полностью герметичного цилиндра, который заполнен диэлектрическим веществом. В качестве диэлектрика в этом случае использован элегаз (например: гексофторид серы, марка SF6). С помощью этого веществ можно эффективно выполнять гашение электрической дуги.

Параметр

Значение

Класс точности номер (при условии нагрузки трансформатора прибором типа СА507):

0,1

Значения первичного напряжения на выходах трансформатора А – Х:

150

√3кВ

110

√3кВ

35кВ

35

√3кВ

27.5кВ

Номинальная величина вторичного напряжения:

10В0

100

√3В

100В

100

√3В

100А

100

√3А

100В

Промежуток рабочих напряжений, в процентном соотношении о номинального значения:

от 80% до 120%

Размеры частоты питающей сети:

от 49,49 до 50,51 Герц

Коэффициент нагрузочной мощности:

1

Параметр (несинусоидальное напряжение):

менее 5%

Номинальное значение вторичной нагрузки:

не менее 100,0 кОм

Значение, которым владеет избыточное давление элегаза(Т=20°С)

1,5…1,7 атмосфер

Вес трансформатора:

около 70 килограмм

Габаритные параметры:

диаметр 475 мм при высоте 885 мм

  • высоковольтный трансформатор;
  • эксплуатационная инструкция;
  • техническая документация;
  • упаковочная тара.
