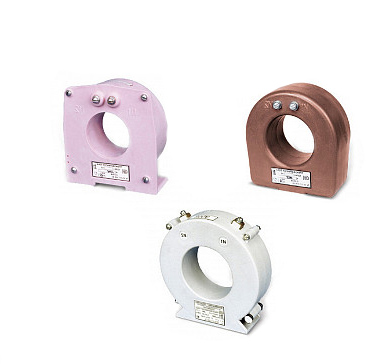

Трансформатор нулевой последовательности ТЗЛМ-1-1
Описание
Трансформатор нулевой последовательности ТЗЛМ-1-1 предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации токов нулевой последовательности. Трансформаторы устанавливаются на кабель: диаметром до 70 мм - ТЗЛМ-1, диаметром до 100 мм - ТЗЛМ-1-1 и ТЗЛМ-1-2.
Характеристики
| Основные | |
| Напряжение | 10.0(кВ) |
| Номинальный ток | 5.0(А) |
| Вторичный ток | 5.0(А) |
| Дополнительные характеристики | |
| Количество вторичных обмоток | 2 или 3 или 4 |
| Номинальная вторичная нагрузка с коэффициентом мощности cosφ2="0,8, В-А: — обмотки для измерения | 10" |
| Номинальная вторичная нагрузка с коэффициентом мощности cosφ2="0,8, В-А: — обмотки для защиты | 15 |
| Класс точности обмотки: — для измерения | 0",2S; 0,2; 0,5S; 0,5 |
| Класс точности обмотки: — для защиты | 10P |
| Ток односекундной термической стойкости, кА | 0,35—40 |
| Ток электродинамической стойкости, кА | 1,54—100 |
| Номинальная предельная кратность обмотки для защиты | 10 |
| Номинальный коэффициент безопасности приборов обмотки для измерения | 2—20 |
