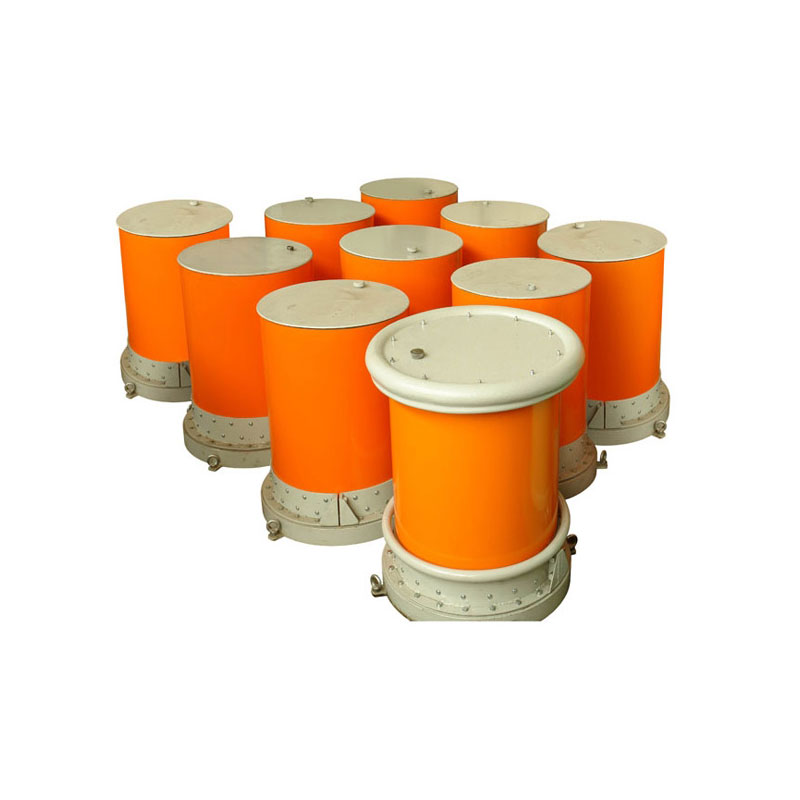

Трансформатор ИОМ-100/16 представляет собой испытательный высоковольтный трансформатор. Предложенное оборудование применяется для поверки и испытаний различного высоковольтного электрического оборудования промышленного назначения.

Применение измерительного трансформатора

Предложенный трансформатор ИОМ-100/16 питается от сетей с переменными токами с промышленными размерами частоты пятьдесят Герцц. На выходе трансформатора получают увеличенное напряжение с номинальным значением в 100,0 кВ. Кроме переменного напряжения для испытаний может использоваться также выпрямленное напряжение номинальной величиной в 140кВ. Трансформатор предложенной модели может использоваться как самостоятельное оборудование для испытаний, так и в качестве отдельного электронного узла в составном списке любой высоковольтной лаборатории сделанной для постоянных испытаний.

Особенности конструкции

Измерительный трансформатор выполнен в виде цилиндра с тремя обмотками:

  • Первичная обмотка , напряжение которой составляет 220В;
  • вторичная обмотка с напряжением в 100,0 кВ;
  • измерительная обмотка – напряжение 50,0 Вольт.

К днищу цилиндрического трансформатора прикреплена устойчивая подставка, обеспечивающая удобство в эксплуатации.

По выбору наполнителя трансформатора, устройство относится к масляным трансформаторам.

Предлагаемая модель измерительного трансформатора может реализовываться в нескольких модификациях, в зависимости от требуемой выходной мощности. Значения рабочей мощности могут меняться от минимальных 6,0 кВА до максимальных 26,0 кВА.

Гарантия на трансформатор

Пользователи, которые придерживаются всех установленных норм эксплуатации и хранения трансформатора могут рассчитывать на гарантию от завода изготовителя. Срок ее действия равен 12-ти месяцам, отсчитывая со дня продажи потребителю.

Возможные варианты выходной мощности в КВА:

Шесть; шестнадцать; двадцать; двадцать шесть

Значения номинальных напряжений на обмотках:

- на первичной обмотке:

0,22 кВ

- на вторичной обмотке:

100,0 кВ

- на измерительной обмотке:

0,05 кВ

Габаритные размеры трансформатора:

61 х 61 х 80 см

Вес оборудования:

До 210 килограмм

  • трансформатор типа ИОМ-100;
  • эксплуатационное руководство;
  • техническая документация;
  • упаковочная тара.
