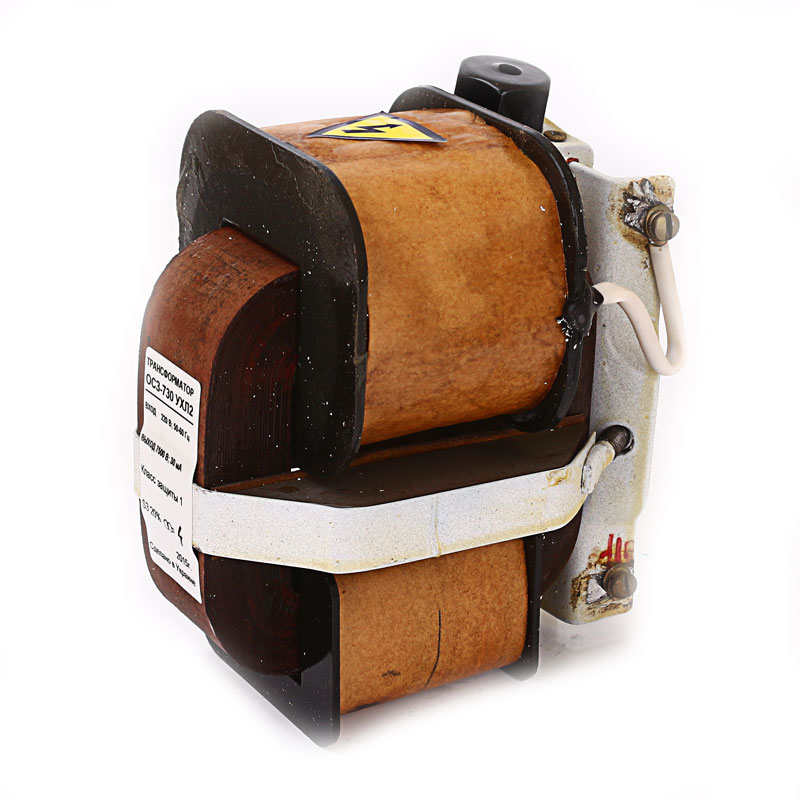

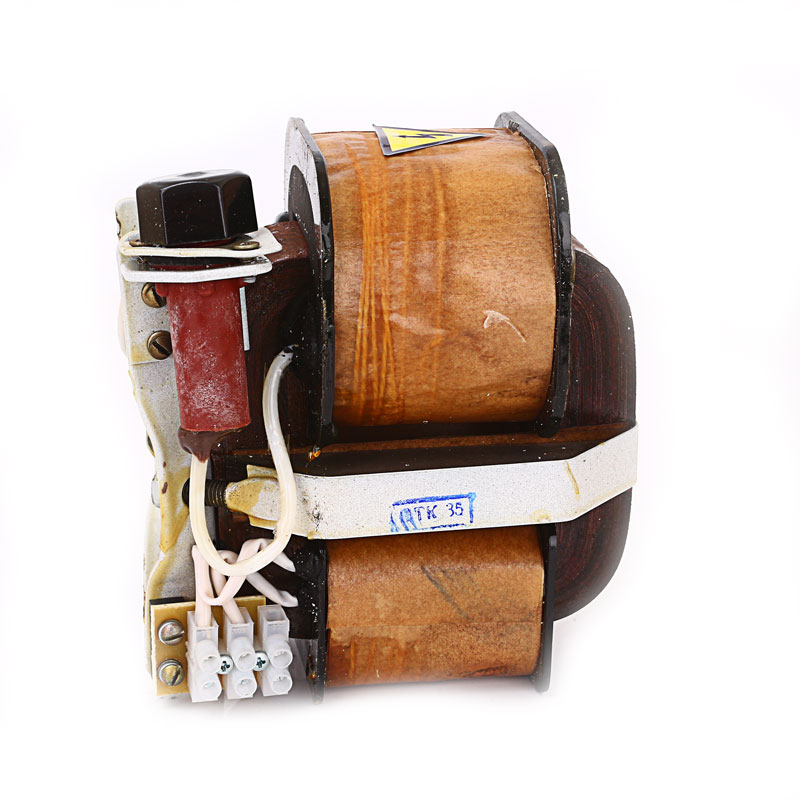

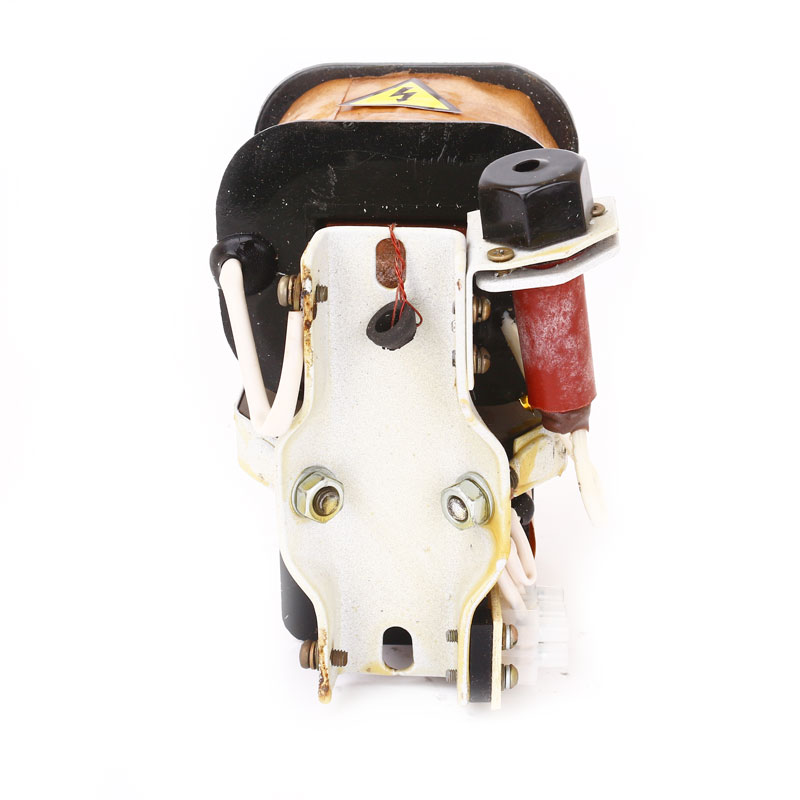

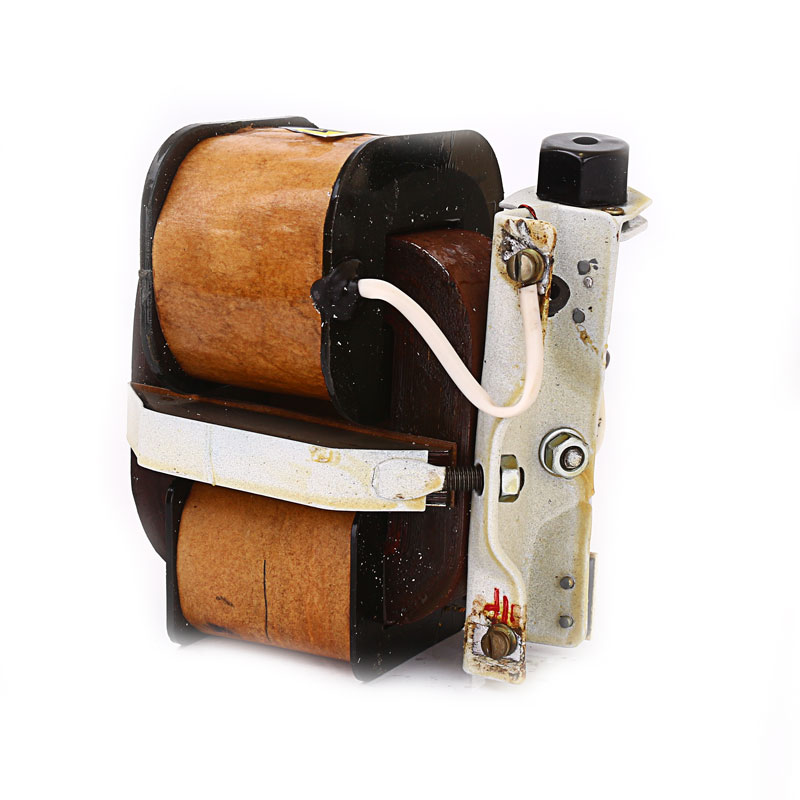

Высоковольтный однофазный трансформатор ОСЗ-730 без корпуса используется для прямого поджога с помощью искры жидких и газообразных топливных смесей: газовых смесей; дизтоплива, керосина, бензина, газойля, газолина, солярового масла, легкофракционного мазута, печного топлива, лигроина.

Назначение трансформатора ОСЗ-730

Основное назначение трансформатора из линейки ОСЗ в розжиге горелок теплогенерирующих агрегатов:

  • Водогрейных и отопительных котлов мощностью до 3 мвт;
  • Промышленных сушильных камер;
  • Установок-утилизаторов;
  • Хлебопекарных печей;
  • Обжиговых печей;
  • Теплогенераторов;
  • Бойлеров и т.д.

Трансформатор ОСЗ-730 часто используются вместо электронных преобразователей. По сравнению с ними однофазный трансформатор дает дугу большей мощности, что позволяет позиционировать его как более надежный. ОСЗ может использоваться вместо дорогостоящих ИВН, БСТ, БИР, трансформаторов импортного производства марок COFI, Siemens.

Устройство и работа

Наше устройство применяется в составе типового оборудования, имеющего, среди прочих, контур розжига и сгорания. Для обеспечения поджига топлива при дуговом заряде служит воспламеняющая головка, которая включает в себя:

  • Форсунки, распыляющей топливо на мелкодисперсную фракцию с диаметром капель около 5 микрон;
  • Свечу (объединенных запальных электродов);
  • Турбулизатор, обеспечивающий стабильность турбулентного потока (металлическая пластина со щелями или отверстиями);
  • Конус стабилизации пламени, обеспечивающий стабильный фронт пламени, отделяющий его от края горелки.

ОСЗ преобразует напряжение из сети 220В в высокие показатели напряжения. Имеющего показания в диапазоне 7,5…8,25 КВ для того, чтобы создать электрический дуговой заряд. Молекулы топлива, находящиеся в зоне покрытия дуговым зарядом, воспламеняются. Разрядником в устройстве служит электрическая свеча.

В штатном режиме возгорание топливной смеси происходит сразу после возникновения дуги (каскада дуг). Если случается так, что в системе используется некачественное топливо, розжиг может осуществляться в течение 2-3 минут, пока трансформатор удерживает дугу. В тех моментах, когда по истечении 3 минут возгорания не произошло, то цикл розжига начинается сначала. Допускается не более 20 последовательных попыток розжига. Вариант, при котором возгорания не происходит за эти 20 попыток, оборудование следует остановить. Повторный запуск следует осуществлять по истечении не менее 3 часов времени.

Наименование параметра



Единицы измерения

Показатель

Масса

Килограмм

2,0 + 0,5

Параметры по габаритам

Миллиметр (мм)

140*120*90

Номинальное первичное напряжение

Вольт (В)

220

Номинальное вторичное напряжение*

Вольт (В)

7500

Ток вторичной обмотки

Миллиампер (мА)

30

Условия эксплуатации

Градусы Цельсия (Ц)

От –60 до +40

Предельный показатель влажности

окружающей среды

Проценты (%)

80

Режим работы

Повторно-кратковременный

Продолжительность 1 цикла поджига

секунд

180

Допустимое число циклов



Не более 20

Продолжительность отдыха

час

Не менее 3

Однофазный трансформатор нашей модели на выходе имеет высокое напряжение, что может создавать опасную ситуацию, поэтому оборудование должно обслуживаться обученными специалистами. Для подключения трансформатора следует использовать специально предназначенные для высоковольтных работ провода с усиленной изоляцией.

Воздушное пространство, где эксплуатируется зажигающий трансформатор, должно быть свободным от частичек пыли, агрессивных и водяных паров.
