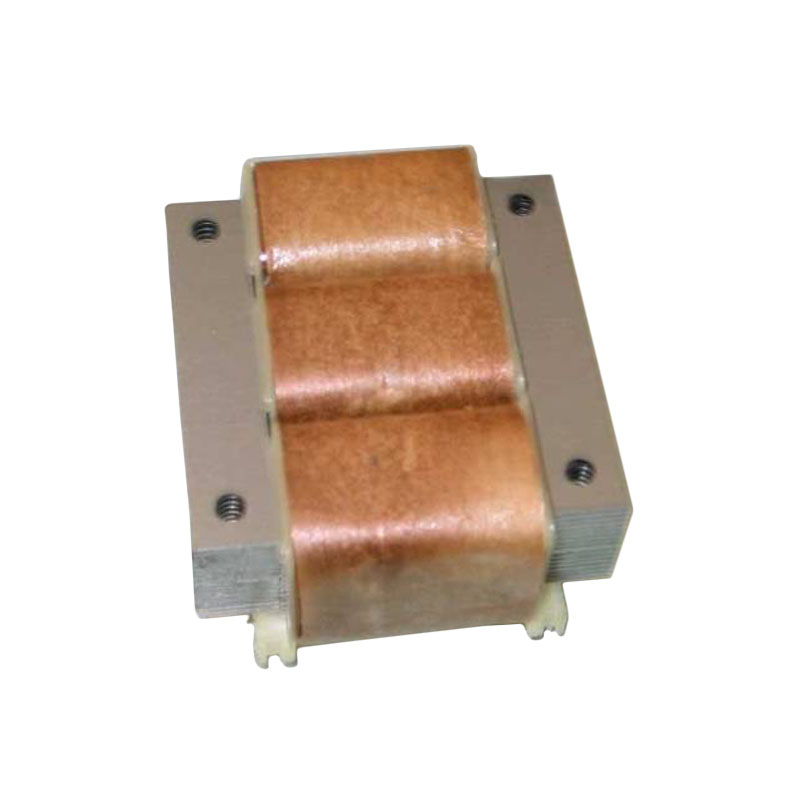

Трансформатор 3ТНР

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Трехфазный трансформатор 3ТНР отнесен к категории машин переменного напряжения для выполнения его линейного преобразования.

Назначение

Используются для понижения амплитуды входного 3-фазного переменного напряжения в различном электрооборудовании.

Основой конструкции трансформатора Тортранс является магнитопровод пластинчатого типа марки 3UI. Он рассчитан на монтаж печатным способом.

Характеристики

Физическое свойство

Показатель в числах

Размер расчетной мощности

11 ВА (Трансформатор 3 ТНР-30/16)

18 ВА (Трансформатор 3 ТНР-30/26)

22 ВА (Трансформатор 3 ТНР-39/13)

30 ВА (Трансформатор 3 ТНР-39/21)

80 ВА (Трансформатор 3 ТНР-48/26)

Масса изделия; размеры в мм

0,4 кг; 27х52х64 (3ТНР-30/16)

0,5 кг; 37х52х64 (3ТНР-30/26)

0,6 кг; 21х67х82 (3ТНР-39/13)

0,8 кг; 35х67х82 (3ТНР-39/21)

1,3 кг; 40х98х80 (3ТНР-48/26)

Модификации

Существует 5 модификаций трансформатора 3ТНР, различающихся:

  • расчетной мощностью,
  • размерами,
  • весом.
