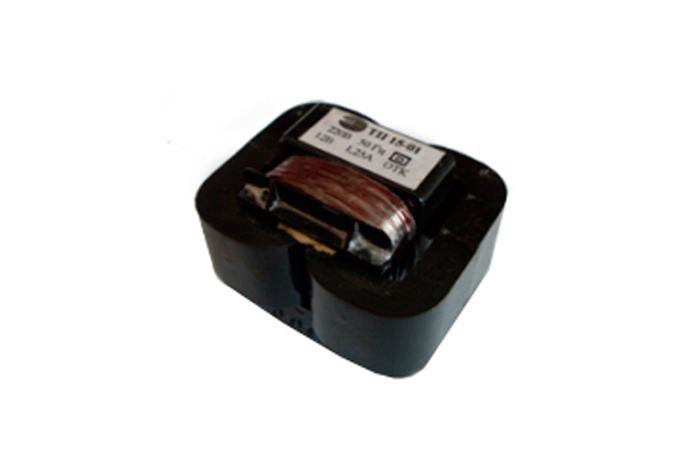

Трансформатор напряжения ТП-15
Описание
Трансформатор напряжения ТП-15 предназначен для работы от сети переменного тока частотой (50±0,5) Гц и номинальным напряжением 220В с отклонением ±10% от номинального значения.
Технические характеристики
- Габаритная мощность трансформатора ТП-15 15 Вт.
- Масса трансформатора ТП-15 не более 300 г.
- Изоляция трансформатора ТП-15 выдерживает испытательное напряжение переменного тока частотой 50 Гц:
- 4000 Вэфф между обмоткой 1 и остальными обмотками, между обмоткой 1 и магнитопроводом;
- 500 Вэфф между обмотками 2, 3 и магнитопроводом,
- Трансформаторы соответствуют техническим условиям ТУ У 31-1-23082489-002-2004.
| Обозначение трансформаторов | Режим номинальной нагрузки | |
| Напряжение Uэфф., В | Ток номинальной нагрузки, А | |
| ТП 15-01 | 6,0 ±5% | 2,3 |
| ТП 15-02 | 9,0 ±5% | 1,5 |
| ТП 15-03 | 12,0 ±5% | 1,2 |
| ТП 15-04 | 15,0 ±5% | 0,9 |
| ТП 15-05 | 18,0 ±5% | 0,7 |
| ТП 15-06 | 24,0 ±5% | 0,6 |
| ТП 15-07 | 2-6,0 ±5% | 1,2 |
| ТП 15-08 | 2-9,0 ±5% | 0,7 |
| ТП 15-09 | 2-12,0 ±5% | 0,6 |
| ТП 15-10 | 2-15,0 ±5% | 0,45 |
| ТП 15-11 | 2-24,0 ±5% | 0,3 |
