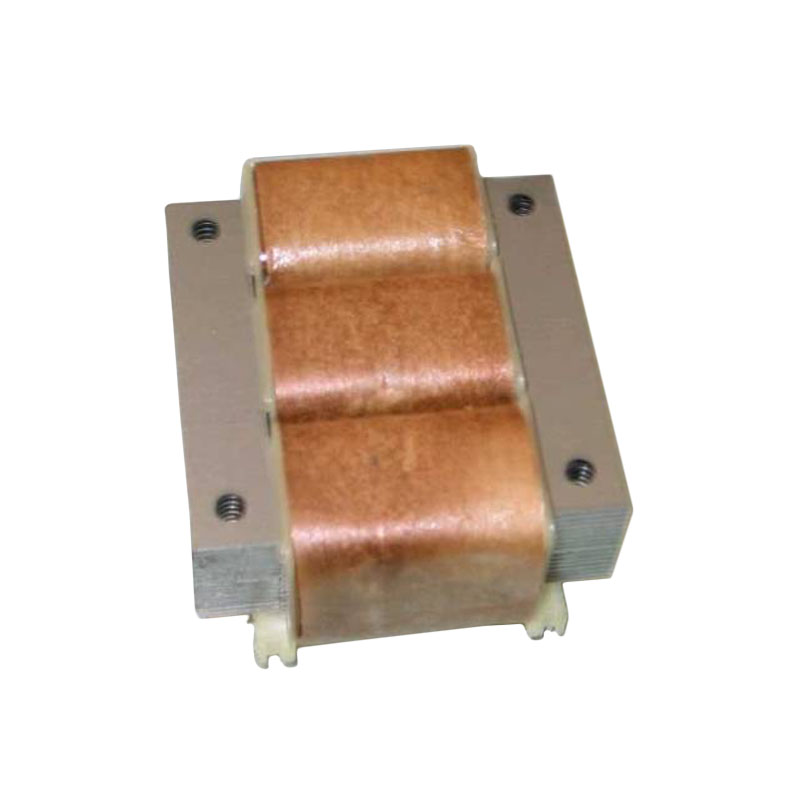

Трансформатор 3ТНР 60-240
Описание
Трансформатор 3ТНР – серия понижающих трансформаторов для эл.сетей промышленного назначения. Характеризуются габаритной компактностью, применением современных изолирующих материалов, пониженным нагревом обмотки на холостом ходу, низкой плотностью тока в катушках.
Назначение
Трансформаторы серии 3ТНР предназначены для использования в составе промышленных эл.сетей в целях понижения рабочего напряжения до уровня, необходимого для подключения различного вспомогательного оборудования (электроинструмент, бытовые приборы, системы локального освещения и т.п.).
Устройство и работа
Устройство выполнено в виде самого классического трансформатора. Состоит из магнитопровода, комплекта обмоток и корпуса. Охлаждение осуществляется естественным образом за счет воздушных потоков, проходящих через прорези на корпусе. Трансформаторы данной серии необходимо устанавливать вертикально в подготовленном месте, надежно защищенном от прямого воздействия влаги и солнечных лучей.
Характеристики
|
Серия устройства |
3ТНР |
|
Тип устройства |
Трансформатор понижающий, трехфазный, стационарный |
|
Кол-во модификаций |
23 |
|
Наличие защиты от КЗ |
Нет |
|
Климатическое исполнение |
УХЛ4 |
|
Класс термостойкости изоляции согласно ГОСТ8865-93 |
В |
|
Степень защиты корпуса |
IP21 |
|
Напряжение, В: - входное - выходное |
380,0 12,0/24,0/36,0/42,0/127,0/220,0 |
|
Тип магнитопровода |
Пластинчатый, 3UI |
|
Разрешенная эксплуатационная высота над уровнем моря, максимум, м |
1000,0 |
Модификации
|
Модификация |
Мощность, расчетная, ВА |
Габариты, мм |
Масса, кг |
|
3 ТНР 30/16 G |
11,0 |
64х52х27 |
0,45 |
|
3 ТНР 30/26 G |
18,0 |
64х52х37 |
0,55 |
|
3 ТНР 39/13 G |
22,0 |
82х67х21 |
0,65 |
|
3 ТНР 39/21 G |
30,0 |
82х67х35 |
0,85 |
|
3 ТНР 48/17 G |
40,0 |
84х71х39 |
1,6 |
|
3 ТНР 48/26 G |
80,0 |
98х80х40 |
2,0 |
|
3 ТНР 60/21 |
110,0 |
117х100х46 |
1,8 |
|
3 ТНР 60/31 |
150,0 |
117х100х56 |
2,8 |
|
3 ТНР 90/41 |
600,0 |
175х150х78 |
8,6 |
|
3 ТНР 90/61 |
840,0 |
175х150х100 |
12,0 |
|
3 ТНР 120/40 |
1200,0 |
240х200х85 |
19,0 |
|
3 ТНР 120/50 |
1600,0 |
240х200х95 |
22,0 |
|
3 ТНР 120/70 |
2500,0 |
240х200х115 |
28,0 |
|
3 ТНР 150/77 |
4000,0 |
320х270х132 |
44,0 |
|
3 ТНР 150/103 |
5000,0 |
320х170х160 |
50,0 |
|
3 ТНР 180/63 |
6300,0 |
380х320х150 |
50,0 |
|
3 ТНР 180/78 |
8000,0 |
380х320х150 |
65,0 |
|
3 ТНР 180/93 |
10000,0 |
380х320х165 |
80,0 |
|
3 ТНР 210/88 |
12500,0 |
440х370х195 |
115,0 |
|
3 ТНР 210/103 |
16000,0 |
440х370х210 |
126,0 |
|
3 ТНР 240/83 |
20000,0 |
500х420х185 |
160,0 |
|
3 ТНР 240/110 |
25000,0 |
500х420х212 |
184,0 |
|
3 ТНР 240/140 |
30000,0 |
500х420х242 |
220,0 |
