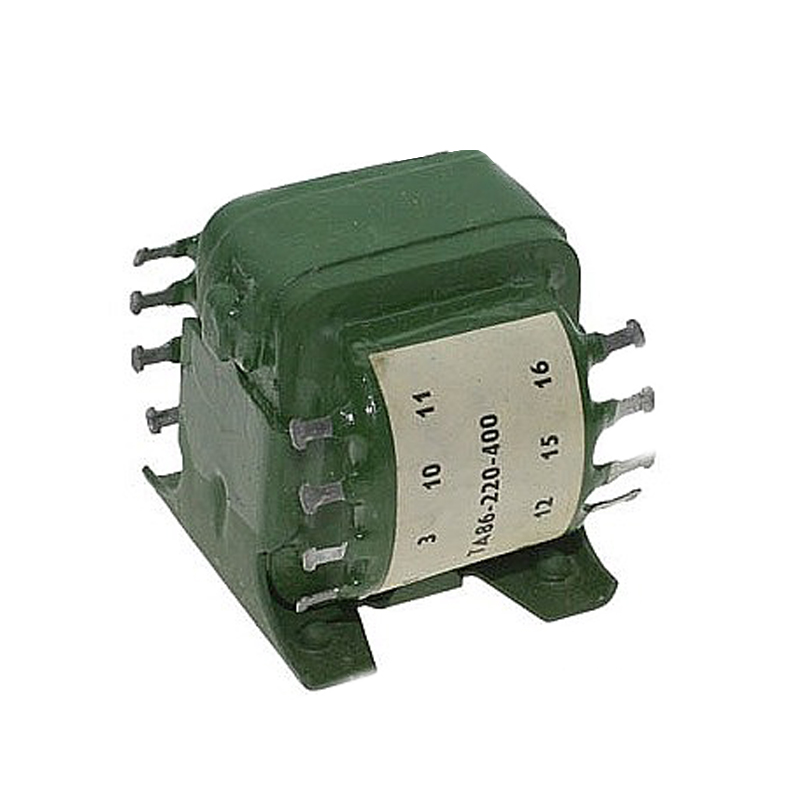

Трансформатор ТА,ТН,ТАН,ТПП 400 Гц

No votes yet

Трансформатор ТА, Трансформатор ТН, Трансформатор ТАН, Трансформатор ТПП на частоту 400Гц относятся к категории электрических машин для преобразования характеристик переменного тока.

Назначение

Использование этих трансформаторов позволяет реализовывать эффективные схемы электропитания радиоэлектронного оборудования.

Трансформаторы различаются:

  • назначением (анодные, анодно-накальные, для схем на полупроводниковых приборах и накальные),
  • климатическим исполнением: УХЛ (для умеренно-холодного климата) или В (всеклиматические, стойкие к соляным испарениям и плесневелым грибам),
  • типоразмером магнитопровода,
  • рабочей мощностью,
  • количеством обмоток,
  • коэффициентом трансформации обмоток.

Устройство и работа

Трансформаторы состоят из:

  • обмоток,
  • магнитопровода,
  • кожуха.

Обмотки наматываются электрическим проводом определенного сечения на каркасе, внутри которого располагается центральный элемент Ш-образного магнитопровода. Снаружи трансформатор заключен в кожух, обеспечивающий всей конструкции жесткость и цельность.

Нижняя граничная рабочая мощность

0,35 ВА

Верхняя граничная рабочая мощность

450 ВА

Амплитуда сетевого напряжения

(40/115/220) В

Частота сетевого напряжения

400 Гц

Нижнее граничное напряжение вторичных обмоток

1,094 В

Верхнее граничное напряжение вторичных обмоток

356 В

Нижний граничный ток вторичной обмотке

0,21 А

Верхний граничный ток вторичной обмотке

31,2 А

Число обмоток

от 2 до 7

КПД

(70÷85)%

Тип магнитопровода

ШЛ

Допустимые размеры магнитопровода (ТА)

6х(10/12,5)

8х(8/10/12,5/16)

10х(10/12,5/16/20)

16х(16/20/25/32)

Допустимые размеры магнитопровода (ТН)

6х(6,5/8/10/12,5)

8х(8/10/12,5/16)

10х(10/12,5/16/20)

16х(16/25)

Допустимые размеры магнитопровода (ТАН)

10х(10/12,5/16/20)

16х(16/20/32)

Допустимые размеры магнитопровода (ТПП)

6х(6,5/12,5)

8х(8/10/12,5/16)

10х(10/12,5/20)

16х(16/20/25/32)

Верхний предел ускорения вибраций частотой (1÷2500)Гц

20 g

Верхний предел ускорения одиночных ударов длительностью <10мс

500 g

Верхний предел ускорения многократных ударов длительностью <80мс

100 g

Верхний предел внешней влажности

98% при +25 °C

Рабочий температурный интервал

(-60÷+85) °C

Климатическое исполнение

УХЛ/В

Минимальный размер

35х33х40 мм

Максимальный размер

102х96х108 мм

Вес штуки

(55÷2000) грамм

Трансформатор ТА делится на модели: ТА-1; ТА-2; ТА-3; ТА-4; ТА-5; ТА-6; ТА-7; ТА-8; ТА-9; ТА-10; ТА-11; ТА113; ТА-114; ТА-115; ТА-116; ТА-117; ТА-118; ТА-120; ТА-119; ТА-16; ТА-13; ТА-121 и ТА-122; ТА-123; ТА-127; ТА-124; ТА-126; ТА-127; ТА-17; ТА-19; ТА-21; ТА-22; ТА-23; ТА-128; ТА-130; ТА-131; ТА-132; ТА-133; ТА-134; ТА-135; ТА-136; ТА-137; ТА-24; ТА-26; ТА-28; ТА-29; ТА-30; ТА-139; ТА-142; ТА-143; ТА-146; ТА-151; ТА-147; ТА-150; ТА-148; ТА-149; ТА-31; ТА-36; ТА-33; ТА-38; ТА-40; ТА-153; ТА-157; ТА-155; ТА-162; ТА-160; ТА-163; ТА-167; ТА-166; ТА-165; ТА-43; ТА-41; ТА-46; ТА-51; ТА-48; ТА-169; ТА-175; ТА-172; ТА-180; ТА-178; ТА-184; ТА-182; ТА-486; ТА-185; ТА-95; ТА-97; ТА-96; ТА-100; ТА-277; ТА-275; ТА-276; ТА-279; ТА-284; ТА-281; ТА-287; ТА-292; ТА-289; ТА-102; ТА-101; ТА-103; ТА-106; ТА-295; ТА-294; ТА-296; ТА-299; ТА-297; ТА-302; ТА-307; ТА-304; ТА-107; ТА-108; ТА-109; ТА-111; ТА-110; ТА-310; ТА-309; ТА-311; ТА-313; ТА-318; ТА-315; ТА-319; ТА-321; ТА-320; ТА-323.

Трансформатор ТН можно заказать в моделях: ТН1; ТН3; ТН2; ; ТН13; ТН5; ТН6; ТН15; ТН14; ТН30; ТН7; ТН31; ТН16; ТН33; ТН32; ТН8; ТН19; ТН34; ТН18; ТН35; ТН19; ТН36; ТН9; ТН22; ТН37; ТН20; ТН38; ТН21; ТН39; ТН23; ТН40; ТН41; ТН24; ТН42; ТН25; ТН39; ТН22; ТН26; ТН41; ТН27; ТН42; ТН45; ТН47; ТН46; ТН63; ТН48; ТН29; ТН51; ТН49; ТН10; ТН56; ТН54; ТН55; ТН53; ТН52; ТН50; ТН70; ТН62; ТН64.

Трансформатор ТАН имеет серию моделей: ТАН-1; ТАН-9; ТАН-2; ТАН-8; ТАН-3; ТАН-7; ТАН-4; ТАН-6; ТАН-5; ТАН-10; ТАН-21; ТАН-11; ТАН-20; ТАН-12; ТАН-19; ТАН-13; ТАН-18; ТАН-14; ТАН-17; ТАН-15; ТАН-16; ТАН-22; ТАН-35; ТАН-23; ТАН-34; ТАН-24; ТАН-33; ТАН-25; ТАН-32; ТАН-26; ТАН-31; ТАН-27; ТАН-30; ТАН-28; ТАН-29; ТАН-56; ТАН-49; ТАН-55; ТАН-50; ТАН-54; ТАН-51; ТАН-53; ТАН-52; ТАН-62; ТАН-70; ТАН-64

Трансформатор ТПП производится в моделях: ТПП1; ТТП2; ТТП6; ТТП4; ТТП14; ТТП7; ТТП13; ТТП8; ТТП12; ТТП9; ТТП11; ТТП10; ТТП126; ТТП206; ТТП197; ТТП208; ТТП207; ТТП17; ТТП19; ТТП15; ТТП21; ТТП16; ТТП20; ТТП23; ТТП28; ТТП25; ТТП214; ТТП210; ТТП213; ТТП211; ТТП212; ТТП34; ТТП30; ТТП119; ТТП46; ТТП33; ТТП35; ТТП31; ТТП37; ТТП32; ТТП; ТТП38; ТТП41; ТТП40; ТТП45; ТТП44; ТТП47; ТТП88; ТТП48; ТТП120; ТТП215; ТТП217; ТТП131; ТТП216; ТТП51; ТТП55; ТТП53; ТТП61; ТТП54; ТТП66; ТТП57; ТТП224; ТТП229; ТТП225; ТТП228; ТТП225; ТТП227; ТТП226; ТТП68; ТТП74; ТТП69; ТТП73; ТТП70; ТТП72; ТТП71; ТТП81; ТТП76; ТТП80; ТТП77; ТТП79; ТТП78; ТТП83; ТТП127; ТТП84; ТТП230; ТТП85; ТТП87; ТТП89; ТТП86; ТТП96; ТТП91; ТТП95; ТТП92; ТТП94; ТТП93; ТТП100; ТТП181; ТТП99; ТТП132; ТТП234; ТТП121; ТТП233; ТТП122; ТТП232; ТТП123; ТТП231; ТТП124; ТТП133; ТТП125; ТТП134; ТТП126; ТТП135; ТТП138; ТТП136; ТТП141; ТТП259; ТТП142; ТТП260; ТТП143; ТТП261; ТТП144; ТТП262; ТТП145; ТТП182; ТТП146; ТТП274; ТТП147; ТТП275; ТТП148; ТТП276; ТТП149; ТТП277; ТТП150; ТТП278; ТТП151; ТТП279; ТТП152; ТТП280; ТТП147; ТТП154; ТТП148; ТТП155; ТТП149; ТТП264; ТТП150; ТТП266; ТТП287; ТТП170; ТТП281; ТТП286; ТТП282; ТТП285; ТТП283; ТТП284.
