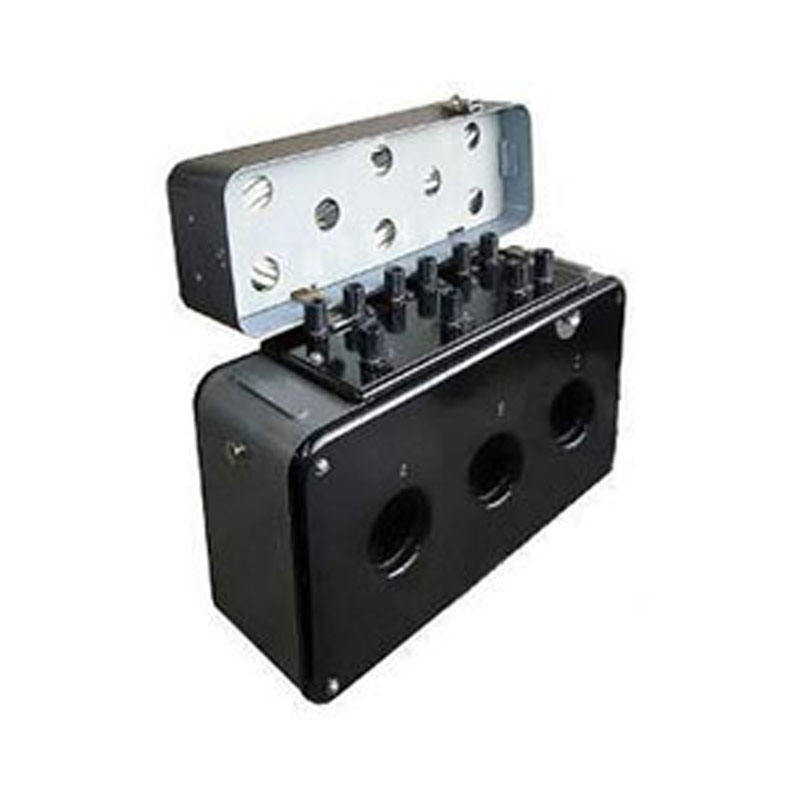

Блок трансформаторов тока И508М

Блок И508М – это блок измерительных трансформаторов тока, который используется для расширения и увеличения так называемых пределов измерений тока или мощности при работе с однофазными или трехфазными цепями с переменным током. Блок трансформаторов тока эксплуатируется только с комплектом К50 и в цепях с переменным током, напряжение которого не превышает 660 В.

Класс точности в блоке И508М составляет 0,2. Он предназначен для эксплуатации только в закрытых помещениях и температурой 10-30 градусов выше ноля и влажности, не превышающей отметку в 80%.

  • Номинальный ток первичного вида – 600 А, 500 А, 250 А, 100 А;
  • Номинальное напряжение первичного вида – 660 В;
  • Допустимая область частот – 45 - 500 Герц;
  • Номинальный ток вторичного вида – 5 А;
  • Если соsφ=0,8-1, то нагрузка каждого, отдельно взятого, трансформатора составляет 0,2 Ом;
  • Электрическое сопротивление между изоляцией вторичных обмоток и корпусом составляет не менее 100 мОм;
  • Напряжение электрической изоляции для первичных обмоток – 3 кВ;
  • Напряжение электрической изоляции для вторичных обмоток – 2 кВ;

Блок И508 имеет экспоненциальный закон распределения времени, поэтому вероятность безотказной работы при Р = 0,8 при 500 часах работы составляет 0,96. Прибор имеет небольшие размеры, которые составляют 320*115*250* миллиметров, вес устройства не превышает 7,5 кг.

Сравнительная таблица погрешностей блока И508М

Первичная сила тока Допускаемая погрешность Предел нагрузки
Токовая Угловая
10% ±0,5% ±20 мин 23 -100%
20% ±0,35% ±15 мин
100 - 120% ±0,2% ±10 мин
