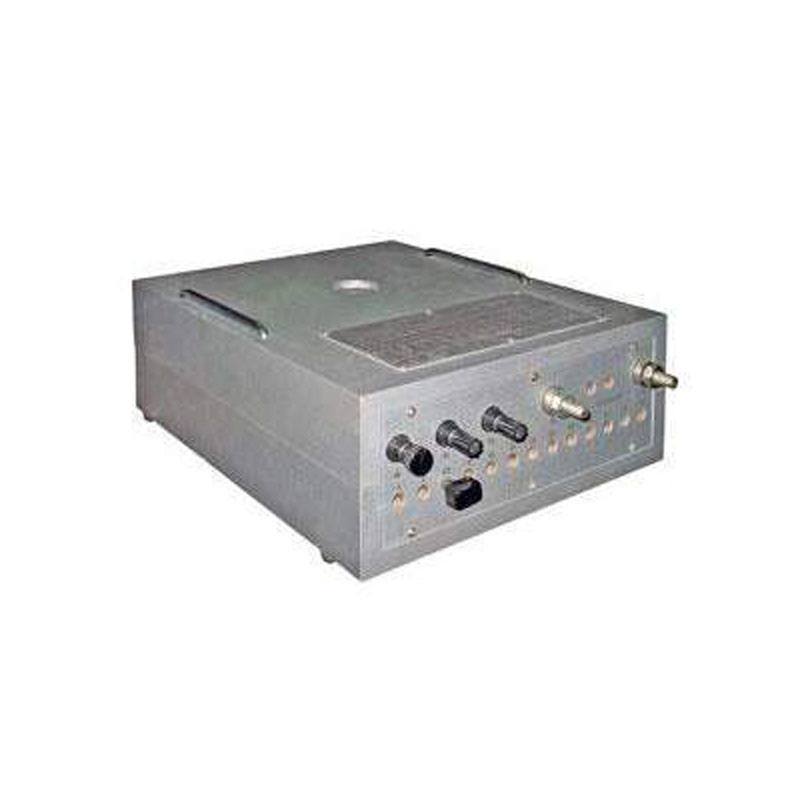

Трансформатор И561
Описание
Трансформатор тока И561 – это прибор, который применяется для преобразования предоставленного тока с диапазоном напряжения от 0,5 А до 100 А в необходимый нам ток с напряжением в 5 А. Он используется в однофазных цепях с переменным током, частота которого составляет 50 Герц при электрических измерениях. Также трансформатор И561 может применяться в качестве образца для поверки других, менее точных трансформаторов тока.
Характеристики
- Класс точности в устройстве И561 составляет 0,02 К.
- Предел всех допускаемых погрешностей соответствует уровню точности трансформатора И561.
- Значение первичного тока составляет 0,5 A; 1 A; 2,5 A; 5 A; 10 A; 15 A; 20 A; 30 A; 40 A; 50 A; 60 A; 80 A; 100 A.
- Значение вторичного тока составляет 5 Ампер.
- Номинальное напряжение, которое возникает между первичной и вторичной обмоткой относительно корпуса прибора составляет 660 В.
- Вторичная нагрузка в номинальном значение при коэффициенте мощности 1 составляет 5 В х А.
- Область значений частот в нормальном виде составляет диапазон от 45 до 65 Герц.
- Мощность трансформатора тока И561, которую он потребляет во время своей работы при значениях номинального тока 100 А и 0,5 А не должна превышать 40 В х А и 15 В х А соответственно.
- Трансформатор может работать до 8 часов в режиме беспрерывной работы. Соотношение продолжительности работы с длительности отдыха прибора составляет не меньше 4, то есть, если прибор работал непрерывно в течение 8 часов – 2 часа он должен быть выключенным.
- Габариты трансформатора составляют примерно 400 * 300 * 130 миллиметров.
- Вес устройства равен 25 кг.
