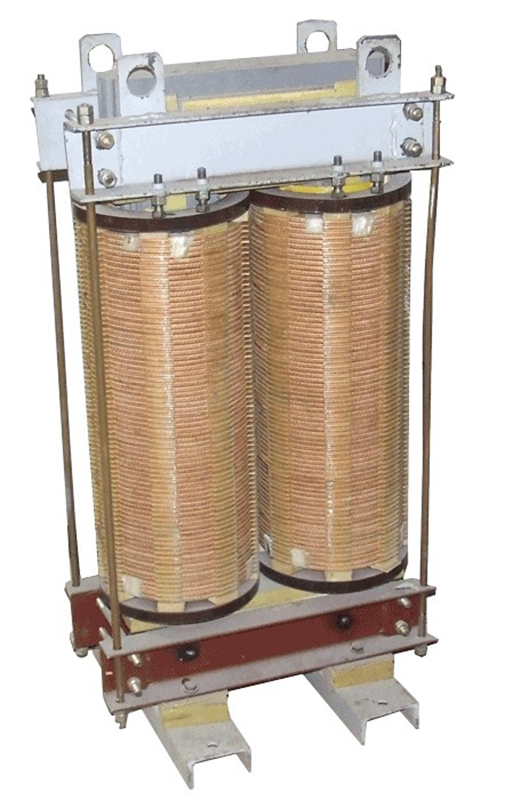

Реактор Р-20/30/40/60
Описание
Реакторы предназначены для ограничения величины гармоник переменной составляющей напряжения энергоснабжения тепловоза (Р-60), защиты элементов тягового электрооборудования трамвая (Р-20), снижения помех радиоприему, создаваемых электрооборудованием троллейбуса (Р-30, Р-40).
Характеристики
| Реактор | |||
| Р-20 | Номинальное напряжение, В | 550 | |
| Диапазон изменения напряжения, В | 400-720 | ||
| Номинальный ток (постоянная составляющая), А | 240 | ||
| Индуктивность реактора, мГн | 3±0,3 | ||
| Масса, кг | 115 | ||
| Климатическое исполнение | У2,Т2 | ||
| Р-30 | Номинальный ток, А | 250 | |
| Р-40 | Номинальное напряжение, В | 550 | |
| Максимальное напряжение, В | 720 | ||
| Индуктивность катушки начальная, не менее, мГн | 0,7 | ||
| Масса Р-30, кг | 65 | ||
| Масса Р-40, кг | 115 | ||
| Климатическое исполнение | У2 | ||
| Р-60 | Номинальное напряжение, В | 3000 | |
| Номинальный ток, А | 200 | ||
| Индуктивность реактора, мГн | 3±0,3 | ||
| Масса, кг | 119 | ||
| Климатическое исполнение | У2 | ||
