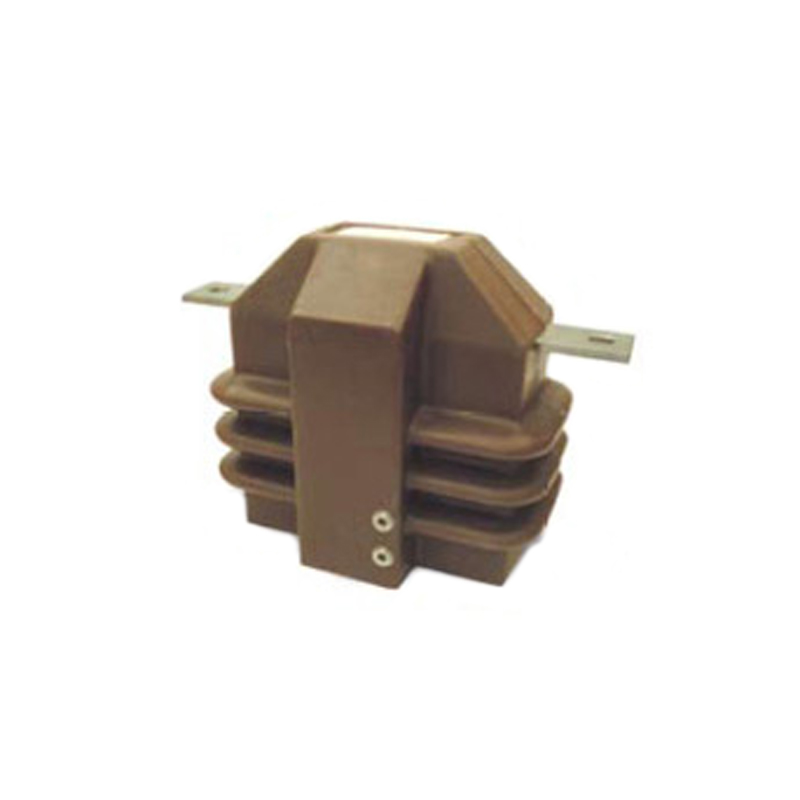

Трансформатор тока ТОЛК6 является электрической машиной преобразования переменного тока.

Назначение

Приводится в рабочее состояние, что влечет за собой использование в одном из ниже представленных моделей:

  • измерителя уровня тока,
  • источника питания схем релейной защиты,
  • испытателя схем токовой защиты.

Трансформатор имеет на своем корпусе уровень из 3-х рабочих обмоток. Электроизоляция имеет литую структуру.

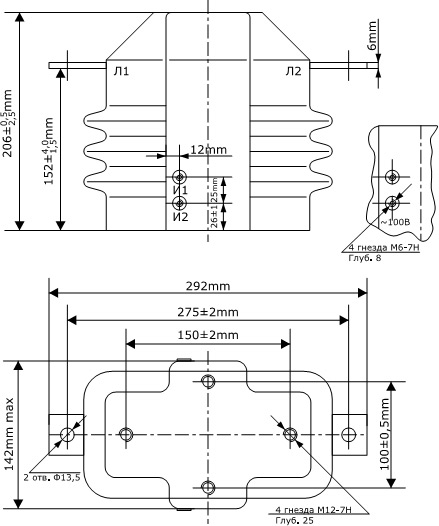

Схема габаритных размеров трансформатора ТОЛК6

Рис.1 - схема габаритных размеров трансформатора ТОЛК6

Модель

Трансформатор ТОЛК6

Рабочее напряжение

6 кВ (номинально)

7,2 кВ (максимально)

Нагрузка вторичной обмотки

30В (cos ϕ 0.8)

Измерительная точность вторичной обмотки

класс 1

Защитная точность вторичной обмотки

класс 10Р

Допустимый размер тока относящийся на первичную обмотку

(0,1/0,15/0,2/0,3/0,4/0,5/0,6)кА

Ток вторичной обмотки

Кратность

5,5 (номинальная)

Рабочая частота

50Гц

Питающее напряжение для дополнительной обмотки

(80÷120) Вольт

Электродинамическая стойкость

26 кА

Термическая стойкость

10 кА (длительность 1с)

Климатическое исполнение

О5.1

Отказоустойчивость

19 985 часов

Срок службы

25 лет

Электростойкость изоляции первичной обмотки

21 кВэфф (длительность 60 с)

Электростойкость изоляции вторичной обмотки

3 кВэфф (длительность 60 с)

Существует 6 модификаций, различающихся током первичной обмотки.
