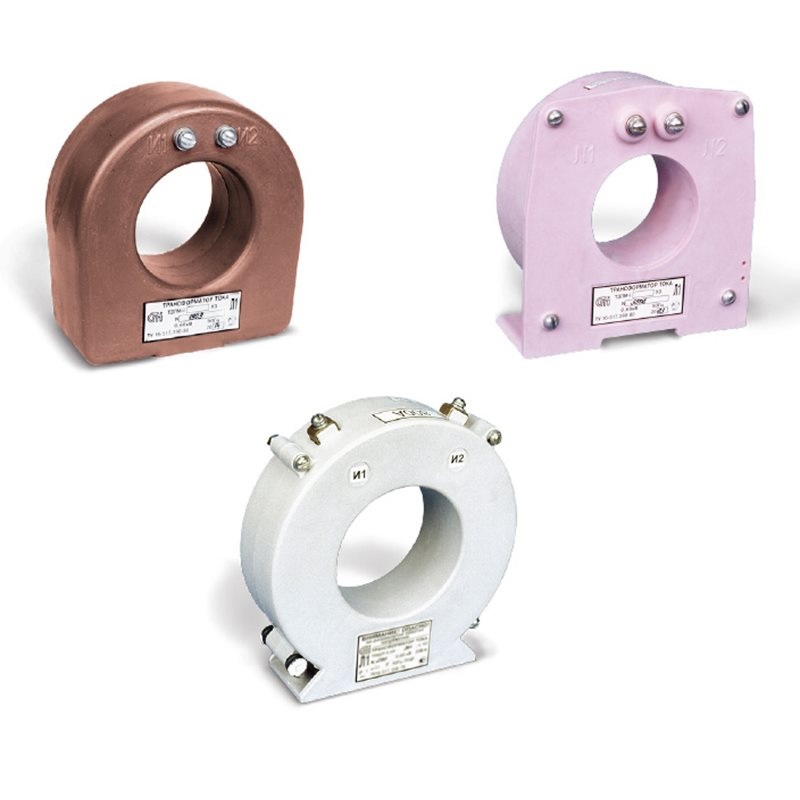

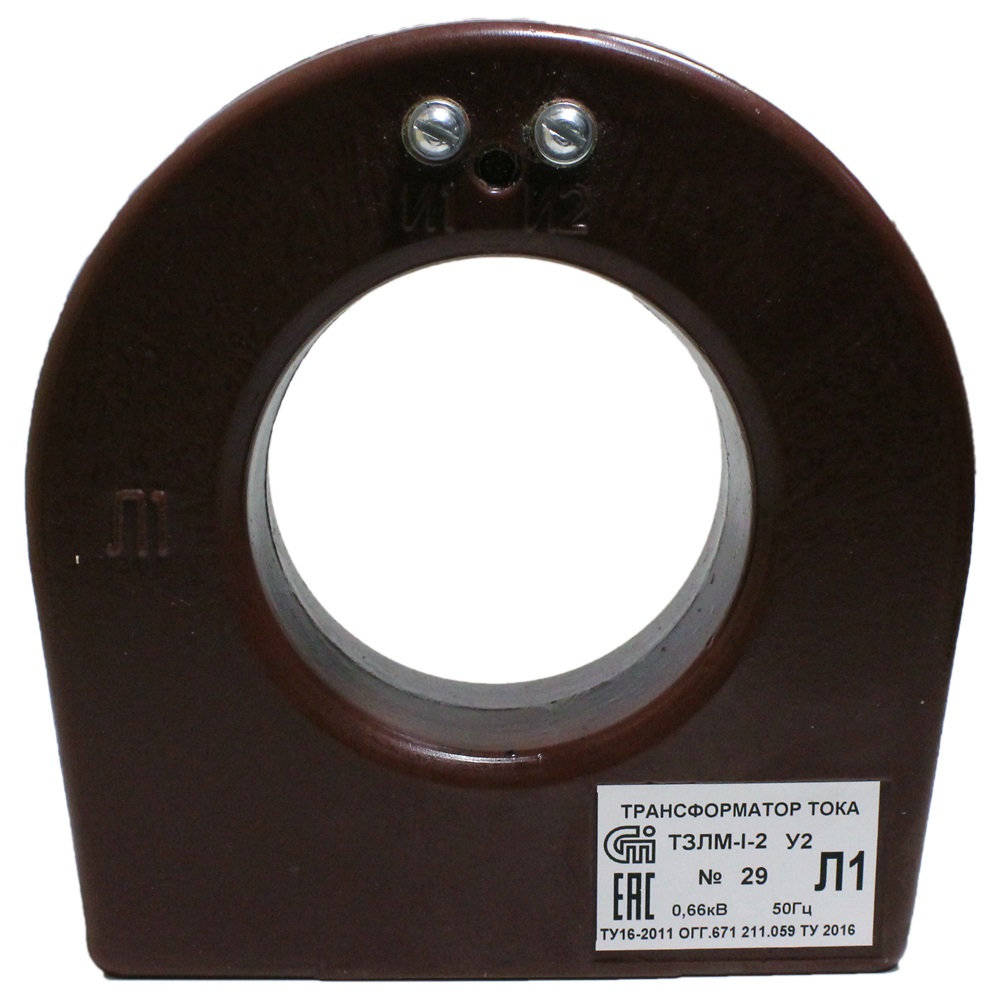

Трансформаторы тока типа ТЗЛМ-1У2
Описание
Трансформаторы тока ТЗЛМ-1У2 при повреждении изоляции или заземляющего устройства создается разница токов утечки на землю от нормы, благодаря этому подается сигнал в цепь релейной защиты и автоматики.
Трансформаторы тока ТЗЛМ 1-1 изготавливают в виде опорной конструкции без первичной обмотки. В роли первичной обмотки используют трехфазный кабель, пропускаемый через трансформатор. Трансформаторы тока устанавливаются на кабель сечением до 70мм.
Характеристики
|
Тип реле: |
РТ-140/0,2; РТЗ-51 |
|
Используемая шкала реле: |
0,1–0,2А; 0,02–0,1 |
|
Уставка тока срабатывания: |
0,1А; 0,03 |
|
Чувствительность защиты при работе с одним трансформатором: |
не более 8,5А; 2,5 |
|
Чувствительность защиты при последовательном соединении 2-х трансформаторов: |
не более 10,2; 3,2 |
|
Чувствительность защиты при параллельном соединении 2-х трансформаторов: |
не более 12,5; 4,8 |
