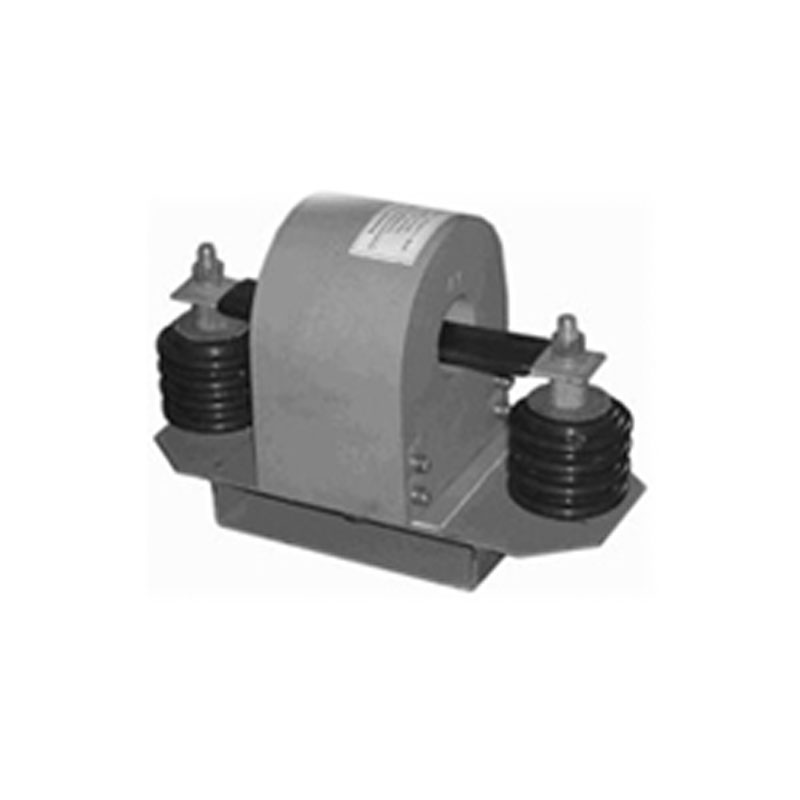

Трансформатор ТЛКИ-6У3

Трансформатор ТЛКИ-6У3 оперативного тока встраиваются в КРУ стандартного промышленного исполнения в электрических сетях на 6Кв, при эксплуатации во взрывобезопасных условиях.

Назначение

Трансформатор тока марки ТЛКИ специально подобран под установку в КРУ сланцевых, угольных шахт, с соответствующим уровнем взрывоопасных газов, накопления в воздухе пыли. Силовая установка применяется для измерений параметров тока, электрического питания установленных устройств, предназначенных для обеспечения релейной защиты и энергоснабжения.

Устройство и работа

Трансформаторы этой марки предназначаются для проверки и контроля уровня работоспособности и функциональности устройств, для обеспечения максимальной токовой защиты.

Работа силовых установок, которые производятся в исполнении У с категорией размещения 3 в соответственными требования ГОСТа под номером 15150, может осуществляться в условиях:

  • Рабочем режиме температур -39…+42°С;
  • Высоте в размере возвышения уровня моря 1 005 метров;
  • Температуре транспортировки -53…+61°С;
  • Уровне температур при хранении -49…+51°С;
  • Относительной влажности воздушных прослоек ниже 98% при значении температуры 35°С;
  • При отсутствии испарений и конденсации влаги.

При расположении трансформатор может принимать любое необходимое положение.

Обозначение

Трансформатор ТЛКИ-6-1/10Р-Х /5 Ы

ТЛКИ = трансформаторный механизм, имеющий литую изоляцию; работающий в КРУ, содержит опорные изоляторы.

6 – размер напряжения

1/10Р – тип класса точности

Х – размер первичного тока.

5 – размер вторичного тока

Ы – климат (У3 либо же О5.1)

Номинальный уровень напряжений

Размер 6 кВ

Частотный показатель в работе

Пятьдесят Герц

Максимальное рабочее напряжение

7,2 кВ

Номинальные значения токов первичного/вторичного плана

100 А, 150 А, 200 А, 300 А, 400 А, 600/5 А

Коэффициент мощности нагрузки активно-индуктивного типа

0,8

Размер вторичной нагрузки

30,0 В.А

Стандартный показатель класса точности для взрывозащищенных КРУ

1, 10Р

Уровень сопротивления изоляции обмоток:



                    Первичной обмотки

1000 МОм

                    Вторичной обмотки

50 МОм

Размер испытательного напряжения (первичная обмотка)

32 кВ

Размер испытательного напряжения (вторичная обмотка)

3 кВ

Предельный показатель кратности при нагрузке в размере 15 ВА

Число 8

Термическая стойкость односекундного тока

10 (20) кА

Ток электродинамической стойкости

25 (51) кА

Трансформатор тока марки ТЛКИ имеет марку ТУ

ТУ У 31.1-00215108-017-2004
