Трансформаторы УТТ

No votes yet

Трансформаторы серии УТТ

Трансформаторы тока измерительные лабораторные УТТ-6М2, УТТ-6М1, УТТ-5М, И515М, И54М – это специальные устройства, которые используются для электрических измерений и поверки различных менее точных приборов в цепях с переменным током. Трансформаторы предназначены для эксплуатации только в закрытых помещениях. Нормальная рабочая температура при этом равняется 10 - 35 градусов по шкале Цельсия, относительная влажность не должна превышать уровня в 80%.

  • Сохранение трансформаторных характеристик происходит на частоте в 60 Герц;
  • Значение номинального вторичного тока составляет 5 А;
  • Значение номинального напряжения между корпусом и первичной/вторичной обмотками – 660 V;
  • Трансформатор имеет возможность работать беспрерывно до 8 часов;
  • Минимальное время простоя после 8-ми часовой беспрерывной работы составляет 30 минут;
  • Трансформатор И515М, у которого класс точности составляет 0,1, может выпускаться в двух модификациях:
    • Переключающее устройство штепсельного вида;
    • Переключающее устройство клеммного вида.

В данных трансформаторах содержится небольшое количество цветных металлов – алюминиевые и медные сплавы. Процент содержания алюминия в трансформаторе составляет 68 грамм, а меди и ее сплавов – 571 грамм.

Параметры

И54М

И515М

УТТ–5М

УТТ–6М1

УТТ–6М2

Уровень класса точности

0.2

0.1

0.2

Значение частоты, Hz

50 - 1000

50

Сила тока, А

50; 20; 10; 5; 2; 1; 0,5

600; 300; 200; 150; 100; 50; 15

2000; 150; 1200; 100; 800; 750; 300; 500; 400; 600; 250; 200; 1500; 1000

Значение вторичной нагрузки, V·A

(при cosφ от 0,50 до 1) 10

(при cosφ от 0.80 до 1) 10

(при cosφ от 0.80 до 1) 5

(при cosφ от 0.80 до 1) 10

Предел токовой погрешности, %

±0,20 + 0,040

(Iн / I - 1)

±0,100 + 0,020 (Iн / I - 1)

±0,20 + 0,040

(Iн / I - 1)

Предел угловой погрешности

[±10.0 + 1.0]

(Iн / I - 1)'

[±5.0 + 0.50]

(Iн / I - 1)'

[±10.0 + 1.0]

(Iн / I - 1)'

Центральное отверстие, диаметр, мм

-

37

80

Габариты, мм

185 * 125 * 235

164 * 131 * 60

236 * 190 * 78

240 * 195 * 90

Вес прибора, кг

4

1,5

3,8

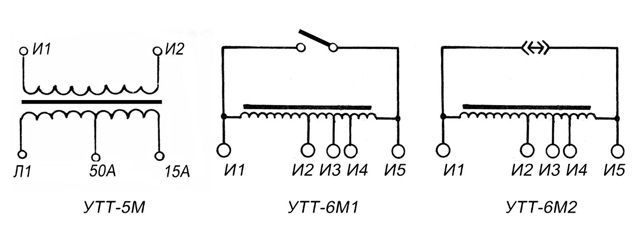

Принципиальная схема трансформаторов тока серии УТТ-5М, УТТ-6М1, УТТ-6М2

Принципиальная схема трансформаторов тока УТТ-5М, УТТ-6М1, УТТ-6М2

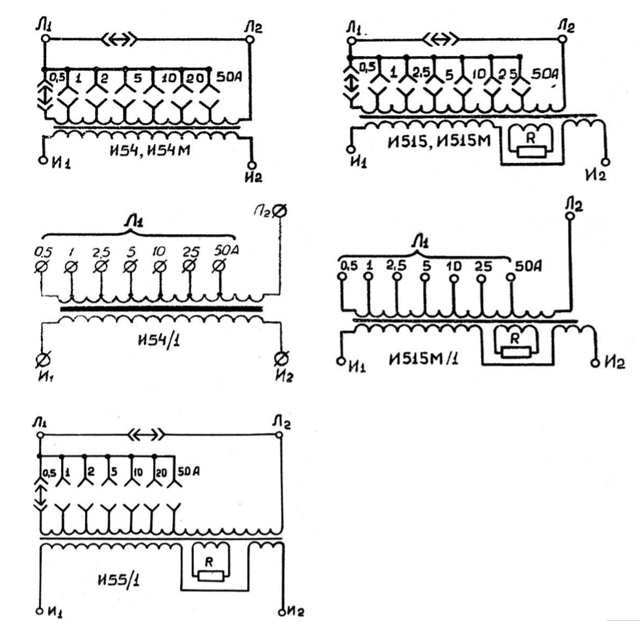

Принципиальная схема трансформаторов тока серии И54, И54/1, И54М, И55/1, И515, И515М, И515М/1

Принципиальная схема трансформаторов тока И54, И54/1, И54М, И55/1, И515, И515М, И515М/1

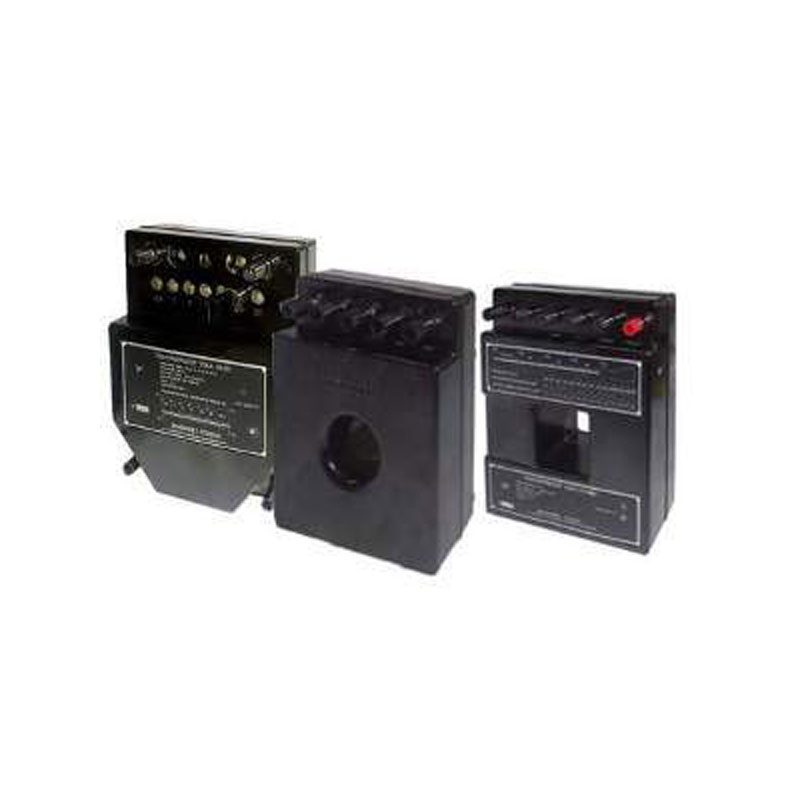

  • Трансформатор измерительный лабораторный УТТ6М2
  • Трансформатор измерительный лабораторный УТТ6М1
  • Трансформатор измерительный лабораторный УТТ-5М
  • Трансформатор измерительный лабораторный И515М
  • Трансформатор измерительный лабораторный И54М
