Трансформатор ТГМ

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Трансформатор ТГМ занимается подачей электрического питания на рекламный щит, который должен светиться за счет трубок из неонового материала.

Об оборудовании

Трансформаторы серии ТГМ работают на щитах, где постоянно присутствует освещение. Особенно востребованы трансформаторы в ночное время, так как щит для лучшего предложения должен гореть постоянно. Чтобы свечение было постоянным, сбои в подаче энергии не должны случаться. Именно для этого включается в рабочий процесс наш ТГМ. Свечение создают лампы с холодными катодами, которые изготавливаются благодаря глубокой вытяжке из металлического сплава, который имеет высокий процент пластичности.

Рабочая в такой схеме трансформатор повышает устойчивость рабочего состояния катода относительно окружающего воздуха, атаки ионов. Повышается коэффициент эмиссии ионно-электронного характера, помогая осуществлять дополнительное окисление. Рабочий газ это неон, имеет высокий процент яркости.

Внешний вид

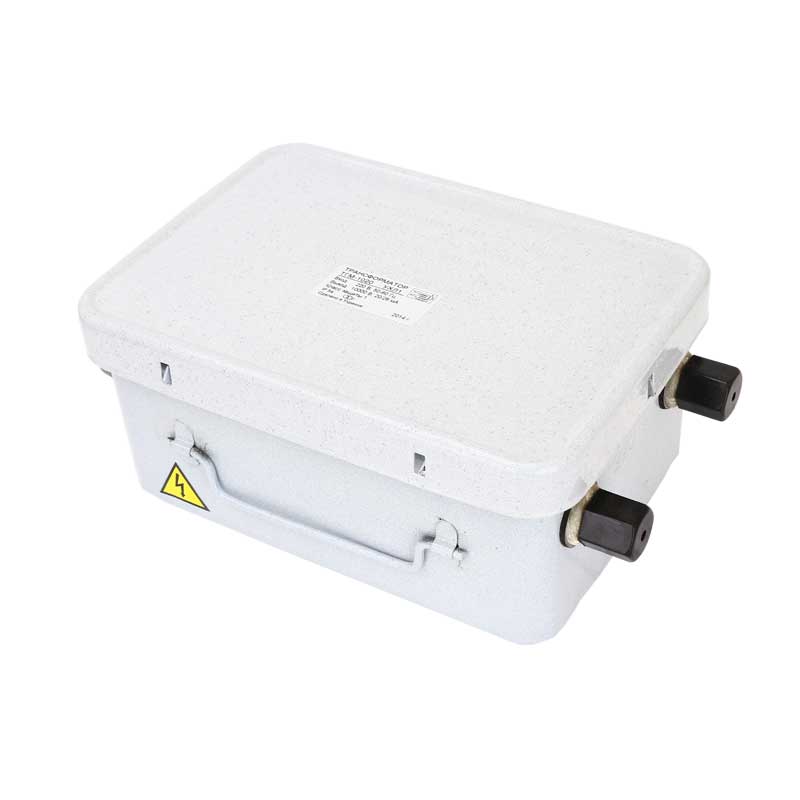

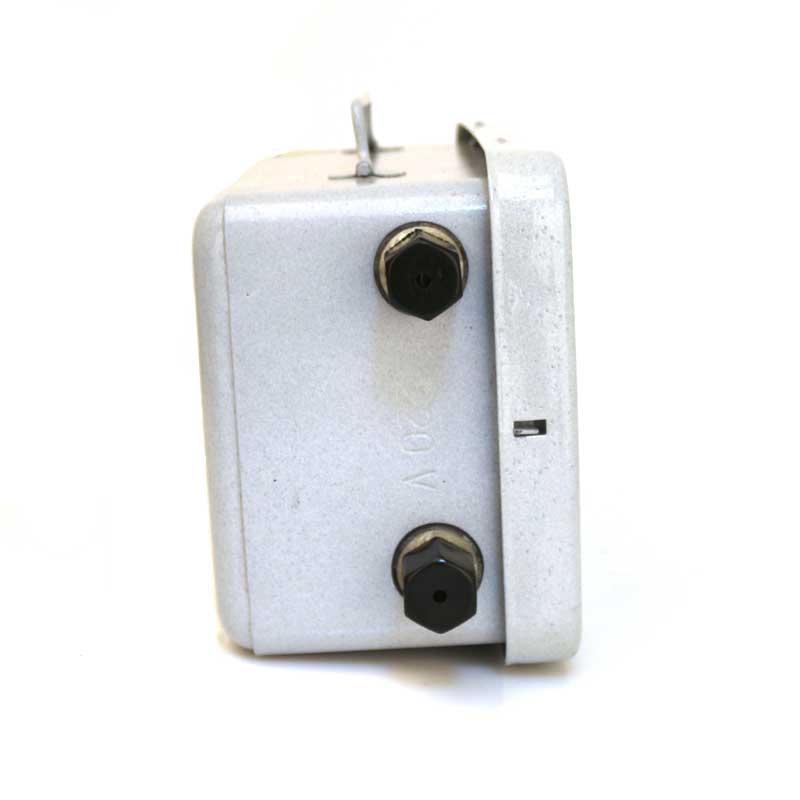

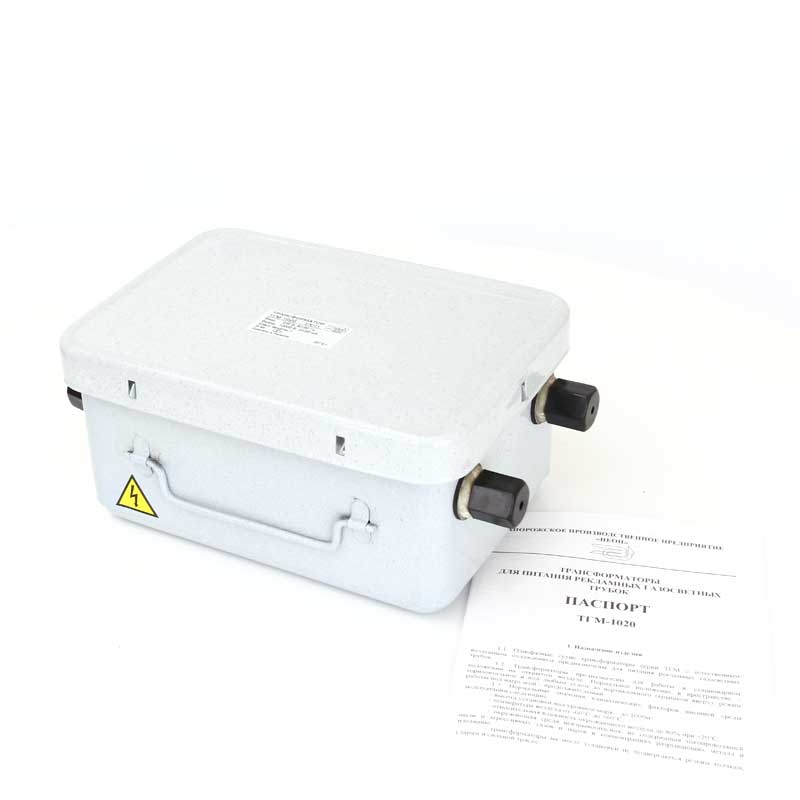

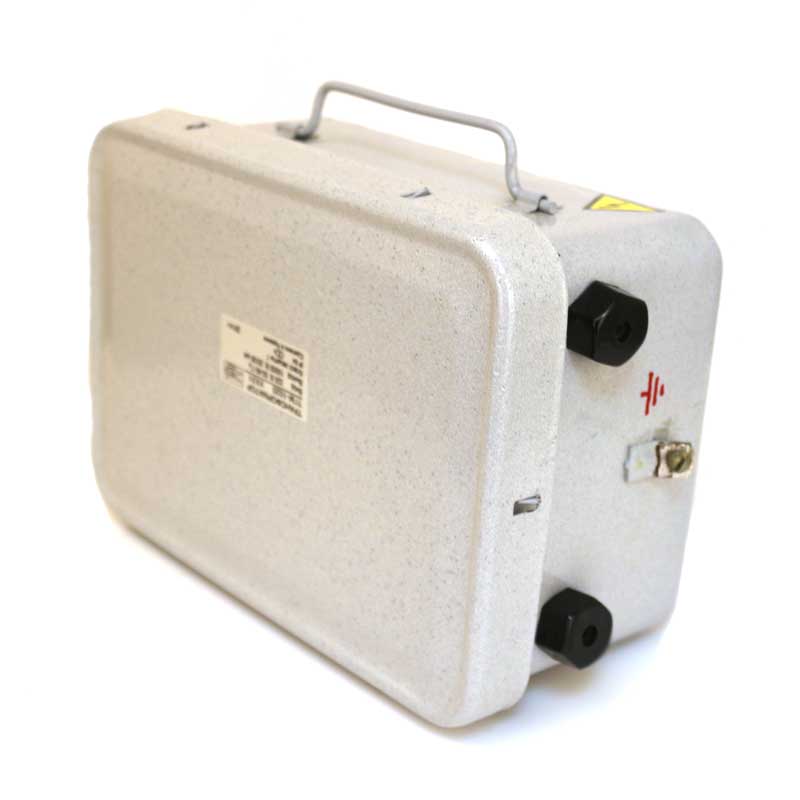

Выполнен в жестком, металлическом каркасе. Форма корпусной части напоминает прямоугольник.  Все края немного смазаны для защиты во время эксплуатации. Присутствуют отверстия, через которые осуществляется подключение к сети питания, а так же к щиту рекламы.

Характеристики

  • Первичное напряжение достигает показателя в 220 Вольт.
  • Частота электрической сети имеет показатель номинального значения в 50…60 Герц.
  • Исполнение по климату имеет показатель УХЛ-1 (умеренный тип климата) и для тропиков – Т-1.
  • Предназначен для работы без защиты от окружающей среды.
  • Характеристика режима рабочего состояния – продолжительная.
  • Вторичный ток имеет номинальное значение в 19…21 миллиампер.
  • Короткое замыкание случается при токе в максимуме 26 миллиампер.
  • Трубка, заполненная неоном, имеет длину 90 сантиметров, диаметр трубки 16 миллиметров.
  • Гарантия более 11 месяцев.

Модификации

Разработано три модели трансформатора, который занимается подачей энергии для свечения на щит рекламного типа.

  • Трансформатор ТГМ-320 имеет 3 рабочие трубки с номинальной нагрузкой. Габариты 216 х 81 х 72 миллиметра, показатель веса 3 000 грамм. Во время холостого хода вторичное напряжение имеет показатель 3 000 Вольт.
  • Трансформатор ТГМ-620 содержит в себе 6 неоновых трубок. Габаритные размеры 196 х 119 х 92 миллиметров, при значении веса в 4 100 грамм. Когда рабочее состояние «холостой ход», вторичное напряжение в трансформаторе имеет значение 6 000 Вольт.
  • Трансформатор ТГМ-1020 обладает 10 трубками, которые наполнены неоном. Параметры 254 х 145 х 110 миллиметров, показатель массы 6 840 грамм. При холостом ходе напряжение вторичного показателя имеет предел номинального показателя в 10 000 Вольт.
