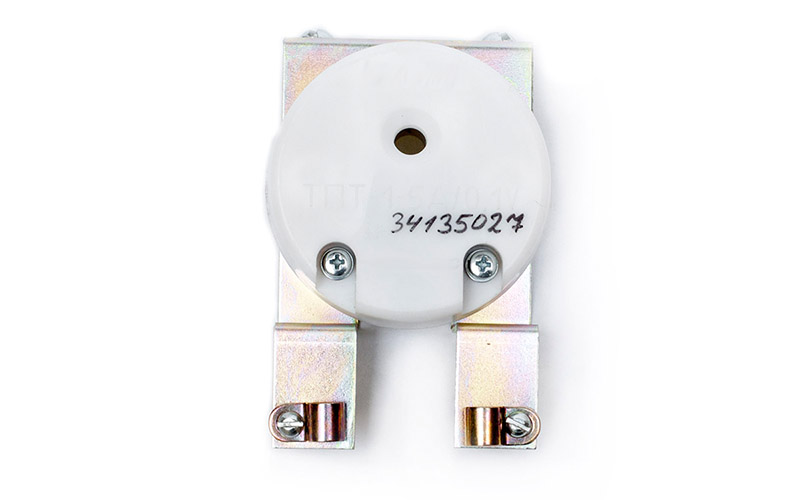

Трансформаторы тока ТПТ
Описание
Трансформаторы постоянного тока применяются для измерения постоянного тока главного генератора тепловоза и самосвала.
Характеристики
| Трансформаторы тока | |||
| ТПТ-21М | Номинальный первичный ток, А | 800 | |
| Диапазон измерения тока, А | 300-1100 | ||
| Номинальное напряжение питания, В | 90 | ||
| Частота, Гц | 200 | ||
| Сопротивление нагрузки, Ом | 10 | ||
| Коэффициент трансформации по току | 350 | ||
| Масса, кг | 3 | ||
| Климатическое исполнение | У2, УХЛ2, Т3 | ||
| ТПТ-22М | Номинальный первичный ток, А | 600 | |
| Диапазон измерения тока, А | 200-800 | ||
| Номинальное напряжение питания, В | 90 | ||
| Частота, Гц | 200 | ||
| Сопротивление нагрузки, Ом | 25 | ||
| Коэффициент трансформации | 700 | ||
| Масса, кг | 3 | ||
| Климатическое исполнение | У2, УХЛ2, Т3 | ||
| ТПТ-23М | Номинальный первичный ток, А | 1000 | |
| Диапазон измерения тока, А | 250-1350 | ||
| Номинальное напряжение питания, В | 110 | ||
| Частота, Гц | 200 | ||
| Сопротивление нагрузки, Ом | 25 | ||
| Коэффициент трансформации | 800 | ||
| Масса, кг | 3 | ||
| Климатическое исполнение | У2, УХЛ2, Т3 | ||
| ТПТ-24 | Номинальный первичный ток, А | 2000 | |
| Диапазон измерения тока, А | 750-2700 | ||
| Номинальное напряжение питания, В | 110 | ||
| Частота, Гц | 200 | ||
| Сопротивление нагрузки, Ом | 25 | ||
| Коэффициент трансформации | 1600 | ||
| Масса, кг | 3 | ||
| Климатическое исполнение | У2, УХЛ2, Т3 | ||
| ТПТ-25 | Номинальный первичный ток, А | 2000 | |
| Диапазон измерения тока, А | 400-4000 | ||
| Номинальное напряжение питания, В | 130 | ||
| Частота, Гц | 400 | ||
| Сопротивление нагрузки, Ом | 10 | ||
| Коэффициент трансформации | 1800 | ||
| Масса, кг | 3 | ||
| Климатическое исполнение | У2, УХЛ2, Т3 | ||
