Ленточный магнитопровод ШЛ, Ленточный магнитопровод ШЛМ являются изделиями из стального сплава с магнитными свойствами, имеющего форму ленты.

Назначение

Применяются для изготовления:

  • облегченных трансформаторов,
  • трансформаторов с ограниченным падением напряжения,
  • дроссельных элементов фильтрационных схем, функционирующих в различном радиоэлектронном оборудовании.

Устройство и работа

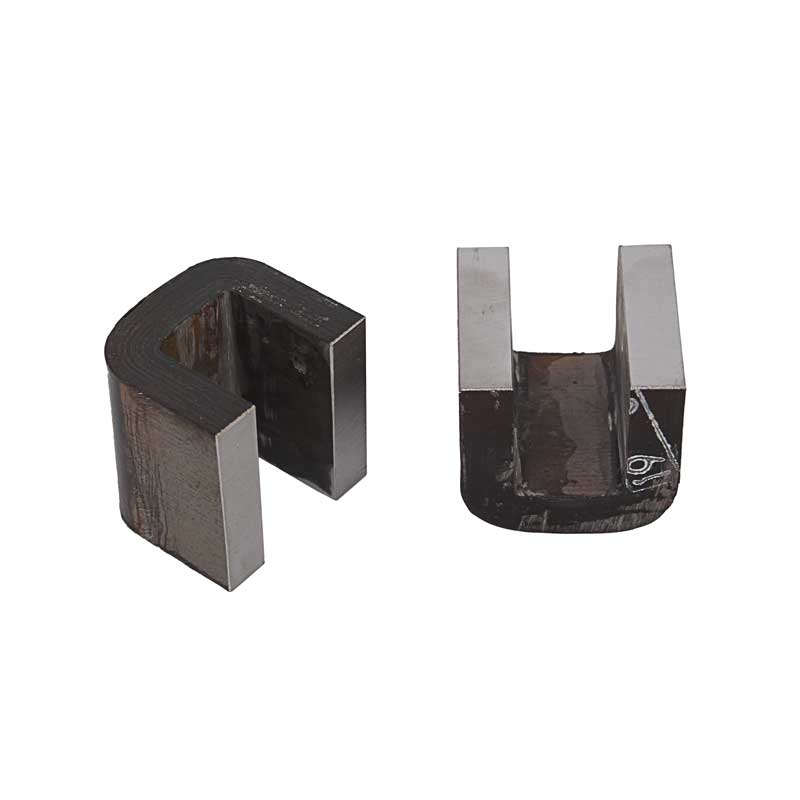

Магнитопровод относятся к броневому типу и изготавливаются навивкой калиброванной ленты из стального сплава с магнитными свойствами. Главная их особенность заключается в простой для изготовления конструкции. Ее составными частями являются С-образные элементы со шлифованными торцами. Для соединения каждого конца стержня используются не менее двух боковых ярма.

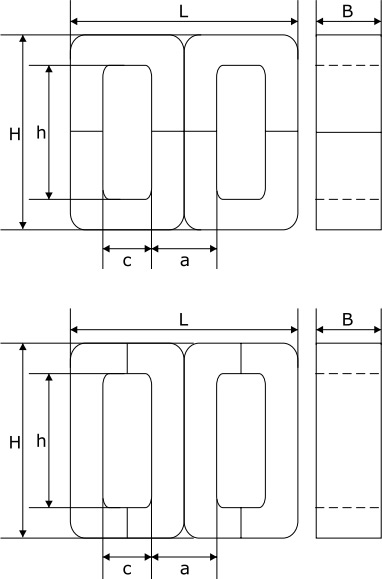

Схема габаритных размеров магнитопроводов ШЛ, ШЛМ

Рис.1 - схема габаритных размеров магнитопроводов ШЛ, ШЛМ

Такая конструкция характеризуется высокой степенью заполнения окна обмоткой. При этом частично реализуется защита обмоточного провода от повреждения.

Ассортимент толщин магнитопроводов

(80/300/350) мкм

Допустимая ширина среднего стержня (для магнитопровода ШЛ толщиной 350 мкм)

(6/8/10/12/16/20/25/32/40) мм

Допустимая ширина среднего стержня (для магнитопровода ШЛМ толщиной 350 мкм)

(10/12/16/20/25) мм

Допустимая ширина среднего стержня (для магнитопровода ШЛ толщиной 80 мкм)

(4/5/6/8/10/12/16/20) мм

Допустимая ширина среднего стержня (для магнитопровода ШЛМ толщиной 80 мкм)

(8/10/12/16/20/25) мм

Размеры магнитопровода ШЛ толщиной 350 мкм

6х12,5

8х(12,5/16)

10х(12,5/16/20)

12х(16/20)

16х(16/20/25/32)

20х(25/40)

20х50х85

25х(40/50)

32х(40/50)

40х(40/50)

Размеры магнитопровода ШЛМ толщиной 350 мкм

10х(20/25)

12х(16/25)

16х(25/32)

20х(16/20/25/32)

25х(32/40)

Размеры магнитопровода ШЛ толщиной 80 мкм

4х(6,5/10)

5х(5/8/10)

6х(6,5/8/10/12,5)

8х(8/10/12,5/16)

10х(10/12,5/16/20)

12х(16/20)

16х(20/25/32)

20х(25/32)

Размеры магнитопровода ШЛМ толщиной 80 мкм

8х(10/12,5)

10х(10/12,5/20)

12х(12,5/16)

16х(16/25/32)

20х(25/32)

25х(32/40)

Магнитопровод ШЛ является унифицированными, а магнитопровод ШЛМ отличается повышенным отношением толщины навивки к ширине окна.

Модификация магнитопровода указывается при заказе. Основными параметрами, которыми различаются модификации, являются:

  • ширина центрального стержневого элемента, ленты, комплекта и окна,
  • высота окна и комплекта.
Таблица всех исполнений магнитопроводов

Исполнение магнитопроводов ШЛ

Исполнение магнитопроводов ШЛМ

ШЛ 6х12,5

ШЛ 5х5

ШЛМ 10х20

ШЛМ 20х32

ШЛ 8х12,5

ШЛ 5х8

ШЛМ 10х25

ШЛМ 25х32

ШЛ 8х16

ШЛ 5х10

ШЛМ 12х16

ШЛМ25х40

ШЛ 10х12,5

ШЛ 6х6,5

ШЛМ 12х25



ШЛ 10х16

ШЛ 6х8

ШЛМ 16х25



ШЛ 10х20

ШЛ 6х10

ШЛМ 16х32



ШЛ 12х16

ШЛ 6х12,5

ШЛМ20х16



ШЛ 12х20

ШЛ 8х8

ШЛМ20х20



ШЛ 16х16

ШЛ 8х10

ШЛМ 20х25



ШЛ 16х20

ШЛ 8х12,5

ШЛМ 20х32



ШЛ 16х25

ШЛ 8х16

ШЛМ 25х32



ШЛ 16х32

ШЛ 10х10

ШЛМ 25х40



ШЛ 20х25

ШЛ 10х12,5

ШЛМ 8х10



ШЛ 20х40

ШЛ 10х16

ШЛМ 8х12,5



ШЛ 25х40

ШЛ 10х20

ШЛМ 10х10



ШЛ 25х50

ШЛ 12х16

ШЛМ 10х12,5



ШЛ 32х40

ШЛ 12х20

ШЛМ 10х20



ШЛ 32х50

ШЛ 20х25

ШЛМ 12х12,5



ШЛ 40х40

ШЛ 20х32

ШЛМ 12х16



ШЛ 40х50

ШЛ 16х16

ШЛМ 16х16



ШЛ 20х50х85

ШЛ 16х20

ШЛМ 16х25



ШЛ 4х6,5

ШЛ 16х25

ШЛМ 16х32



ШЛ 4х10

ШЛ 16х32

ШЛМ 20х25
