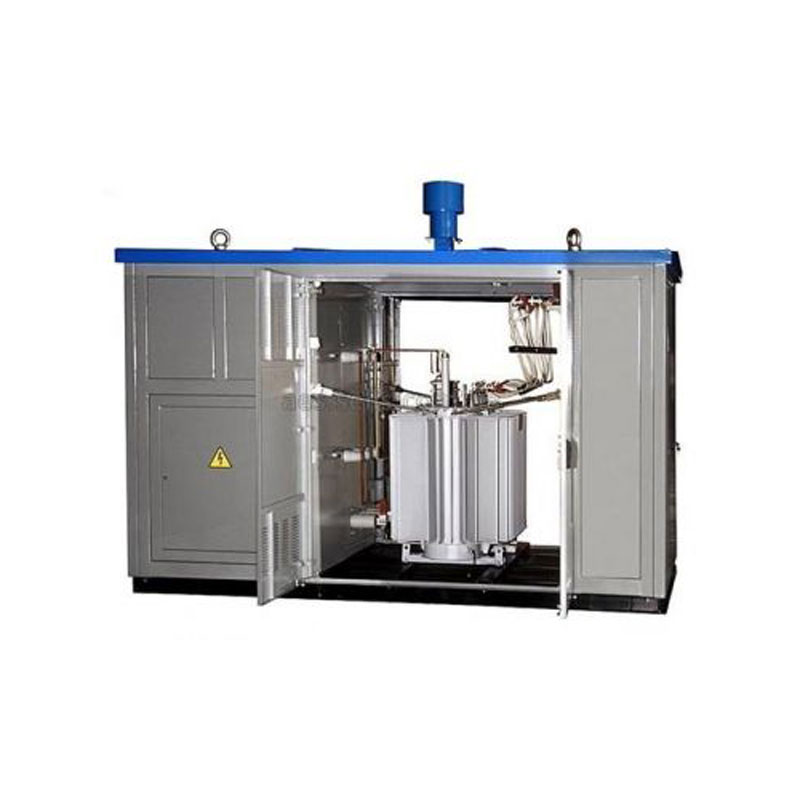

Подстанция ТПКВ

Комплектные чисто трансформаторные подстанции определенного типа, как подстанция ТПКВ, относятся к устройствам электроснабжения, при помощи которых осуществляется снабжение электричеством различного спецоборудования. Подстанции предназначаются для обеспечения трехфазным током установки, которые отвечают установленным нормам взрывобезопасности. В основном это оборудованием применяется для использования в системах электроснабжения на подземных выработках, где осуществляется добыча взрывоопасных газов. Также предложенные трансформаторы могут использоваться в роли системы защитного щита от создающегося тока утечки и защиты электролиний низшего напряжения.

Функциональные возможности

Предложенное оборудование отличается широким функционалом возможностей среди которых имеются следующие:

  • возможность местного включения работы и отключения работы в  электрическом механизме;
  • обеспечение контроля изоляции и токов утечки в сетях низшего напряжения;
  • блокировка подачи напряжения на поврежденную кабельную линию;
  • регулировка параметров защиты от тока линий с наинизшим напряжением и контроль величины тока и напряжения;
  • обеспечение токовой защиты силового трансформатора и пр.

Конструкционные особенности

Трансформаторная подстанция ТПКВ выполнена в виде цельного агрегата, в составе имеющего следующие ключевые по функциям узлы:

  • распределительные вид устройств с высшим напряжением;
  • сухой вид трансформатора, имеющего силовые параметры ;
  • устройство распределительного типа имеющего показатели с низшим напряжением;
  • монтажная рама, поддерживающая возможность установки колесных пар от вагонеток.

Уровень защиты устройства по взрывобезопасности отвечает исполнению РВ 4В 3В (ExdI), а степень защищенности от внешних воздействий отвечает IP54.

Предложенные трансформаторные подстанции производятся в шести модификациях с разными значениями мощности и других рабочих характеристик, основные из которых приведены ниже.

Значение номинальной выходной мощности:

(зависит от модели)

от 100кВА до 630кВа

Частота тока:

50Гц

Сторона ВН владеет напряжением номинального размера:

6кВ

Поддерживаемый диапазон регулировки напряжения:

±5%

Сторона НН имеет напряжение с номинальным показателем:

0,69кВ; 0,40кВ

Величина напряжения у КЗ:

(зависит от модели)

от 3% до 3,5%

Значение тока при холостом ходе:

(зависит от модели)

от 1,1 до 2,5%

Величина потерь холостого хода в силовом трансформаторе:

(зависит от модели)

от 0,52кВт до 1,95кВт
