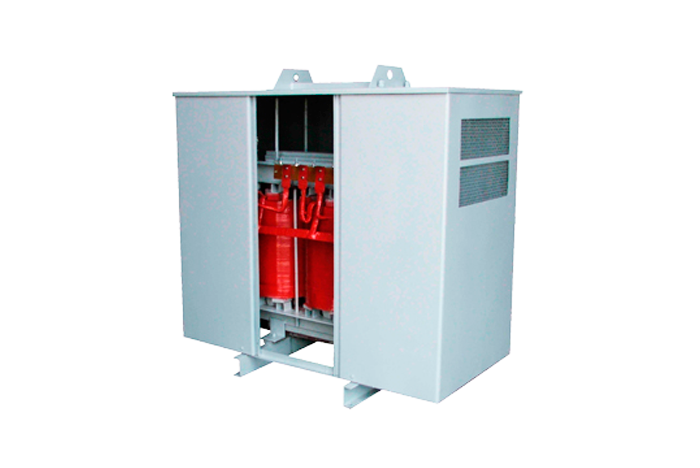

Трансформаторы ТСЗ предназначены для питания промышленных эдектроустановок общего назначения.
Модификации
| Тип трансформатора |
Номинальная мощность, кВА |
Ток холостого хода, % |
Напряжение короткого замыкания, % |
КПД, % |
Габаритные размеры, мм |
Масса, кг |
| L |
B |
H |
| ТСЗ-10/0,6 |
10 |
7,0 |
4,5 |
97 |
520 |
330 |
480 |
100 |
| ТСЗ-16/0,66 |
16 |
5,8 |
4,5 |
97 |
520 |
370 |
480 |
130 |
Технические характеристики
| Параметры |
Значение |
| Номинальное напряжение питающей сети, В |
380 x 660 |
| Номинальное выходное напряжение, В |
36 x 400 |
| Схема и группа соединения обмоток |
Y/III–0(11); Yн/ –11; /Y-11 |
| Степень защиты оболочки по ГОСТ 14254 |
IP11 |
| Класс нагревостойкости изоляции |
В (F) |
| Испытательное напряжение, В |
3000 |
