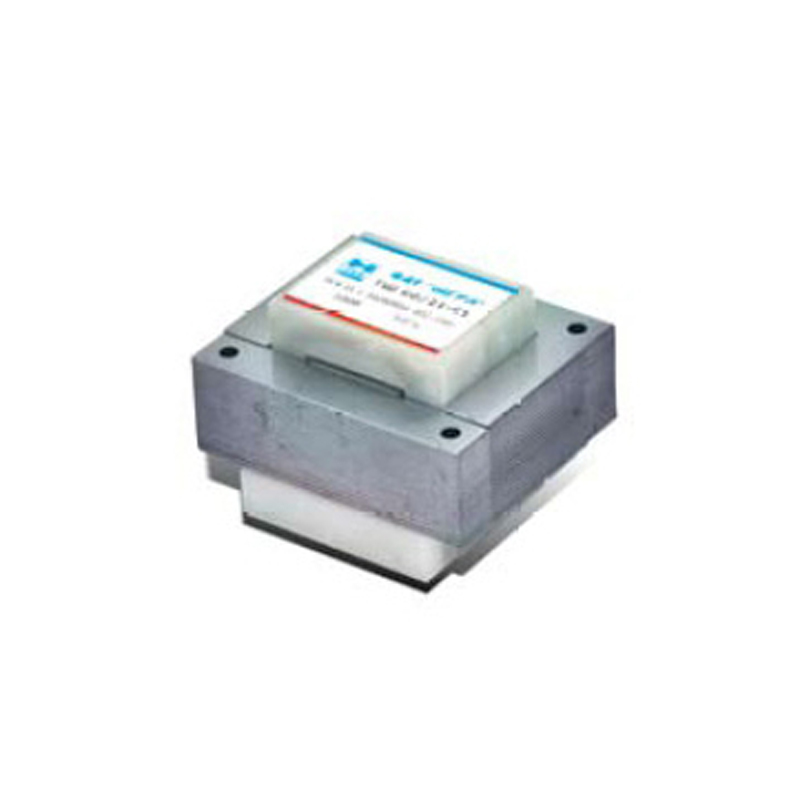

Трансформатор питания ТШ крепится на шихтованом магнитопроводе на частоту 50Гц являются маломощными электрическими машинами, выполняющими преобразование параметров переменного электротока.

Назначение

Трансформаторы применяются в источниках питания радиоэлектронной и электротехнической аппаратуры.

Устройство и работа

Особенностью трансформаторов ТШ является изготовление их магнитопроводов из шихтованых материалов. Такое решение обеспечило снижение их себестоимости и улучшение технологичности производственного процесса.

Составными компонентами шихтованых магнитопроводов являются пластины I- и Ш-образной формы. Из них формируется замкнутая конструкция, на среднем элементе которой располагается каркас с обмотками, намотанными электрическим проводом.

При протекании по первичной обмотке переменного тока в ней создается магнитное поле, усиливаемое магнитопроводом и наводящее ЭДС индукции во вторичных обмотках.

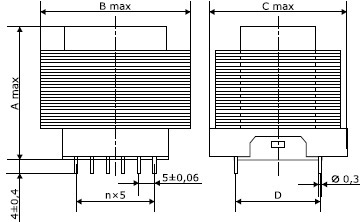

Схема габаритных размеров трансформатора питания ТШ

Рис.1 - схема габаритных размеров трансформатора питания ТШ

Общее название

Трансформатор ТШ

Допустимое сетевое напряжение

(220/380) В

Степень защиты

IP00

Климатическое исполнение

УХЛ4.2

Рабочий температурный интервал

(-60÷+55) °C

Допустимая внешняя влажность

80% при +25 °C

Максимальное ускорение множественных ударов

15 g

Максимальное ускорение вибраций частотой (1÷55)Гц

1 g

Электростойкость изоляции первичной обмотки

3,75 кВ

Электростойкость изоляции вторичной обмотки

0,5 кВ

Минимальная рабочая мощность

2,5 Вт

Максимальная рабочая мощность

33 Вт

Минимальные размеры

30,5х30,5х27,5 мм

Максимальные размеры

57,8х60,5х50,5 мм

Наименьший вес

150 грамм

Наибольший вес

820 грамм

Производятся 15 модификаций трансформатора, различающихся:

  • рабочей мощностью,
  • массой,
  • габаритными и установочными размерами.

Полный перечень производимых исполнений:

  • Трансформатор ТШ30/18,5 габариты 30,5х30,5х27,5 мм,
  • Трансформатор ТШ42/8,5 габаритное значение 24,6х42,5х36,2 мм,
  • Трансформатор ТШ42/14,8 габариты для встройки 42,5х36,2х25,0 мм,
  • Трансформатор ТШ42-20 габаритные числа 42,5х36,2х25,0 мм,
  • Трансформатор ТШ48/12,5 размерное занчение 48,5х43,8х27,5 мм,
  • Трансформатор ТШ48/16,8 размеры 48,5х43,8х27,5 мм,
  • Трансформатор ТШ48/20,5 габаритные показатели 48,5х43,8х27,5 мм,
  • Трансформатор ТШ60/16 по габаритам имеет 60,5х50,5х32,5 мм,
  • Трансформатор ТШ60/21 имеет размеры 60,5х50,5х32,5 мм,
  • Трансформатор ТШ60/25 сделан с размерами 60,5х50,5х32,5 мм,
  • Трансформатор ТШ60/35 конструктивно равен 60,5х50,5х32,5 мм,
  • Трансформатор ТШ-4 размерно выполняется в 35,5х24,5 мм,
  • Трансформатор ТШ-6 габаритен с размерами 35,5х24,5 мм.
