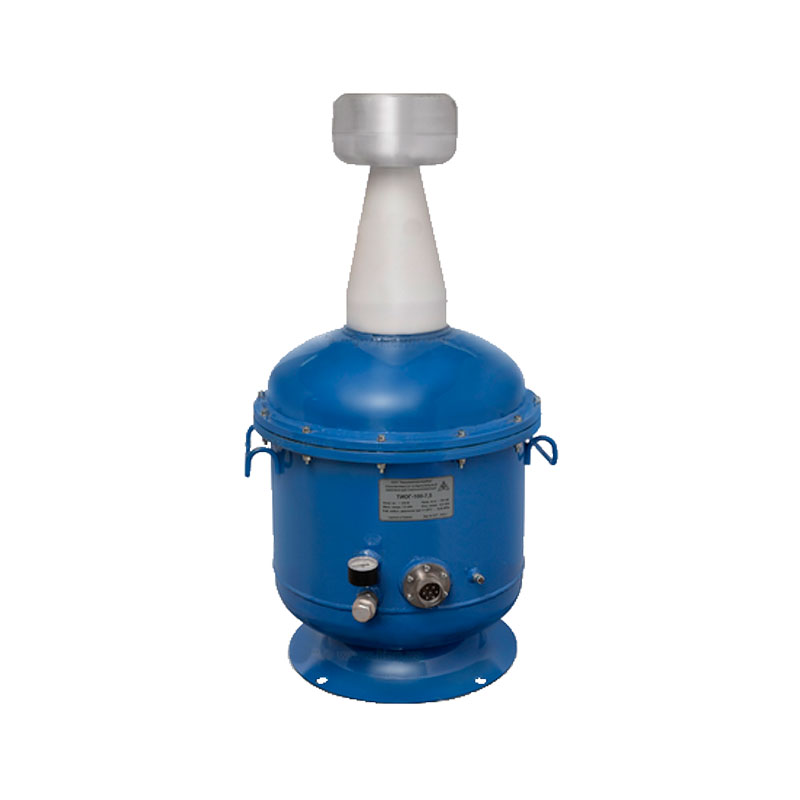

Трансформатор ТИОГ-100 представляет собой испытательный однофазный трансформатор, газонаполненного типа. Предложенное устройство применяется для выполнения испытаний и поверок высоковольтного оборудования. При помощи ТИОГ-100 может проверяться промышленное электрическое оборудование, которое относится к классу рабочего напряжения 10кВ, 35кВ и выше. Для испытаний используют кратковременные переменные вариации тока при промышленном размере частоты равного 50 Герц с значением напряжения в показетеле 100,0 кВ.

Функциональные особенности и уникальности

Высоковольтный трансформатор ТИОГ-100 полностью рассчитан для использования в составе передвижных испытательных лабораторий, что отразилось на его конструкции, которая является устойчивой к вибрациям и различным климатическим факторам. Трансформатор в процессе своей эксплуатации практически не требует технического обслуживания. В стандартном исполнении система трансформатора рассчитана на мощность в 17кВА. Устройство может выполняться в двух исполнениях, которые отличаются электрическими параметрами и габаритными размерами.

Особенности конструкции

Трансформатор выполнен конструкционно как полностью герметичный корпус в форме цилиндрического предмета. Внутренняя часть корпуса наполнена диэлектрическим газом. В качестве газового наполнителя используют элегаз, который способствует быстрому и эффективному дугогашению.

Следует отметить, что конструкцией трансформатора предусмотрена возможность использования высоковольтного элегазового конденсатора, наличие которого позволит выполнять измерения изоляционной емкости, тангенса рабочего угла с диэлектрическими по функциями потерями, а так же частичными разрядами.

В трансформаторе нашей марки ТИОГ также предусмотрено наличие индуктивного делителя напряжения, при помощи которого можно будет измерить напряжение, которое подается трансформатором на испытываемый объект.ф

Параметр работы

Исполнение-1

Исполнение-2

Значение выходного напряжения:

100кВ

Величина входного напряжения:

220В или 380В

Номинальное значение частоты:

50Гц

Максимально возможная выходная мощность:

7,5 кВА

17,5 кВА

Максимальное значение выходного тока:

0,075 Ампер

0,17 Ампер

Предельная емкость испытываемого объекта:

2500 пФ

5800 пФ

Величина емкости встроенного конденсатора:

18-25 пФ

Значение избыточного давления элегаза:

0,35 МПа

Вес трансформатора в килограммах:

68,0

85,0

Габаритные параметры:

Ø464×793мм

  • трансформатор типа ТИОГ;
  • инструкция по эксплуатации;
  • техническая документация;
  • упаковка.
