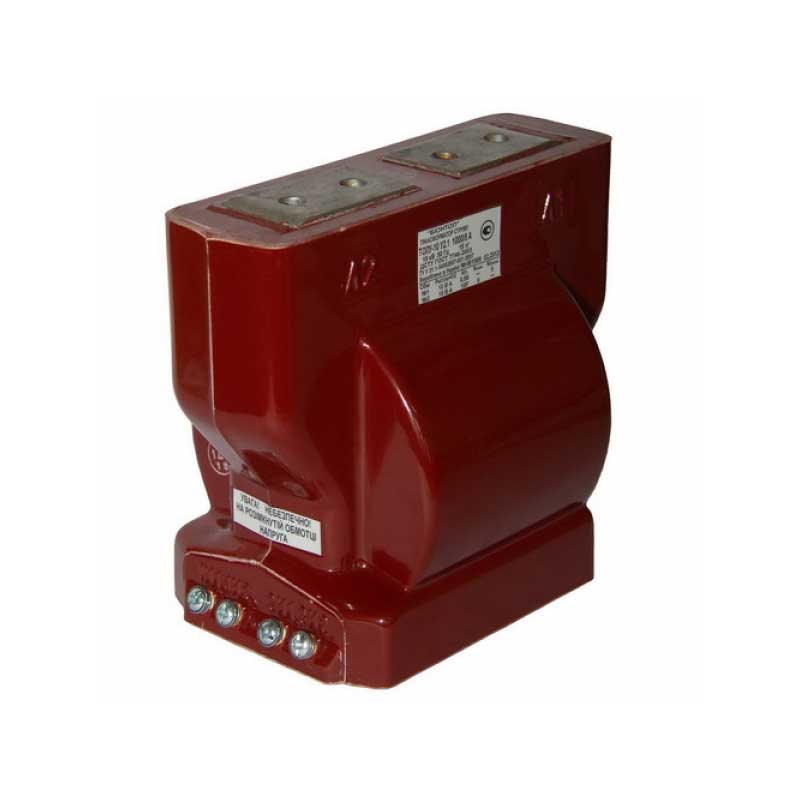

Трансформатор тока ТОЛУ-10-1
Описание
Трансформаторы тока ТОЛУ-10-1 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 10 кВ частотой 50 Гц.
Особенности
ТОЛУ-10-1 заменяют трансформаторы:
- ТВК-10,
- ТЛК-10,
- ТВЛМ-6,
- ТВЛМ-10,
- ТЛМ-10,
- ТОЛ-10,
- ТВЛ-10,
- ТОЛ-10-I,
- ТОЛ-СЭЩ-10.
Трансформаторы изготавливается в исполнении У категории размещения 2 по ГОСТ 15150-69. Положение трансформаторов в пространстве – любое.
Конструктивное исполнение
Измерительная вторичная обмотка трансформатора выполнена на сердечнике из нанокристаллического сплава. Это обеспечивает получение большого линейного динамического диапазона характеристик обмотки по току и углу. При этом, обеспечивается долговременная стабильность характеристик в течение всего срока службы трансформатора и устойчивость магнитопровода к намагничиванию (от однополярных импульсных токов КЗ). Кроме этого, обеспечивается коэффициент безопасности приборов не более трех, что значительно уменьшает аварийные перегрузки измерительных приборов, подключенных к измерительной вторичной обмотке. Применение данных трансформаторов обеспечивает уменьшение эксплуатационных затрат у потребителей. Зарегистрирован в Государственном реестре средств измерительной техники Украины под номером У3420-13. Трансформаторы соответствуют ДСТУ IEC 60044-1:2008, ДСТУ ГОСТ 7746-2003. ТОЛ-10, ТОЛ-СЭЩ-10, ТЛО-10, ТОЛА-10.
| Наименование параметра | Значение параметра |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | 10, 15, 20, 25, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800,1000 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 |
Класс точности вторичной обмотки:
|
0,2; 0,2S; 0,5; 0,5S 5Р; 10Р |
Номинальная вторичная нагрузка при соs = 0,8, В·А обмотки:
|
5*; 10; 15*; 20*; 30* 15; 20* |
Номинальный коэффициент безопасности приборов обмотки для измерений трансформаторов на номинальный первичный ток:
|
3; 5; |
Одноминутное испытательное напряжение промышленной частоты:
|
42 3 |
| Номинальный первичный ток, А | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 75 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 750 | 800 | 1000 |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее |
7 | 7 | 7 | 7 | 7 | 8 | 8 | 7 | 8 | 8 | 7 | 8 | 8 | 7 | 8 | 8 | 9 | 8 | 9 | 9 |
| 8 | 8 | 8 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 15 | |
| Ток термической стойкости для 1 с, кА |
1,3 | 1,3 | 2,6 | 3,3 | 3,3 | 3,3 | 3,7 | 7,4 | 7,4 | 7,4 | 14,4 | 14,4 | 18 | 28,8 | 28,8 | 36 | 36 | 72 | 72 | 72 |
| 2,6 | 2,6 | 5,2 | 9,8 | 9,8 | 9,8 | 14,8 | 22 | 22 | 26 | 36 | 36 | 36 | 72 | 72 | 72 | 72 | - | - | - | |
| Ток термической стойкости для 3 с, кА |
0,65 | 0,65 | 1,3 | 1,6 | 1,6 | 1,6 | 1,8 | 3,7 | 3,7 | 3,7 | 7,2 | 7,2 | 9 | 14,4 | 14,4 | 18 | 18 | 36 | 36 | 36 |
| 1,3 | 1,3 | 2,6 | 4,9 | 4,9 | 4,9 | 7,4 | 11 | 11 | 13 | 18 | 18 | 18 | 36 | 36 | 36 | 36 | - | - | - | |
| Ток электродинамической стойкости, кА |
3,3 | 3,3 | 6,5 | 8,3 | 8,3 | 8,3 | 9,3 | 18,5 | 18,5 | 18,5 | 36 | 36 | 45 | 72 | 72 | 90 | 90 | 180 | 180 | 180 |
| 6,5 | 6,5 | 13 | 24,5 | 24,5 | 24,5 | 37 | 55 | 55 | 65 | 90 | 90 | 90 | 180 | 180 | 180 | 180 | - | - | - |
