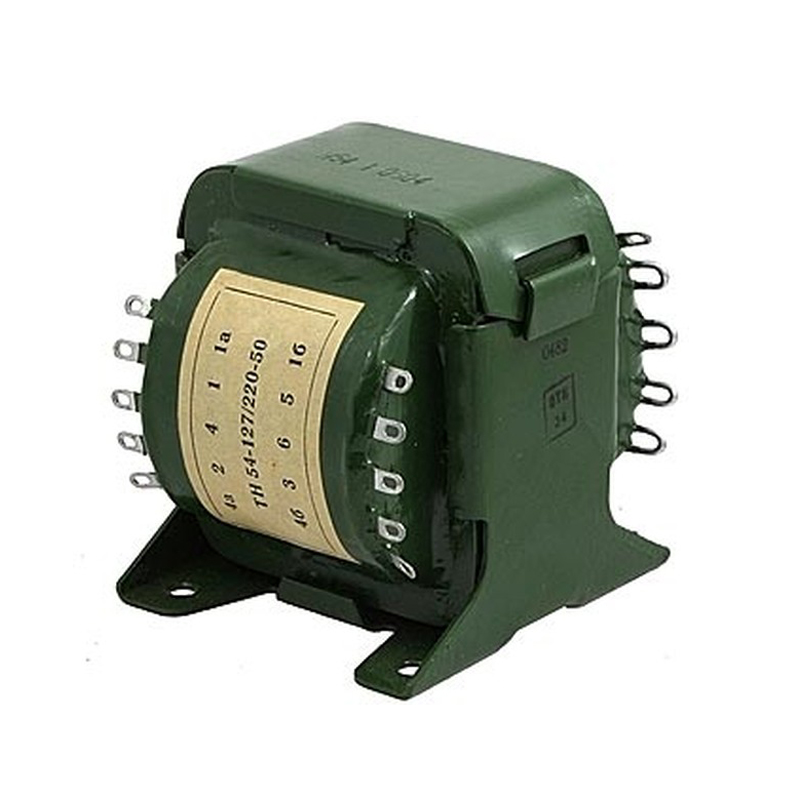

Трансформатор ТА,ТН,ТАН,ТПП 50 Гц
Описание
Трансформатор ТА, Трансформатор ТН, Трансформатор ТАН, Трансформатор ТПП на частоту 50Гц относятся к электрическим машинам преобразования переменного тока.
Назначение
Применяются в составе источников питания радиоэлектронного оборудования.
Имеющиеся модификации классифицируются по:
- назначению (анодные, анодно-накальные, для полупроводниковых приборов и накальные),
- климатическому исполнении,
- типу и размеру магнитопровода.
Устройство и работа
При протекании переменного тока через сетевую обмотку вокруг нее образуется магнитное поле, формирующее ЭДС индукции во вторичных обмотках. Эффективной передаче магнитного поля способствуют магнитоэлектрические свойства магнитопровода.
Характеристики
|
Минимальная рабочая мощность |
1,65 ВА |
|
Максимальная рабочая мощность |
510 ВА |
|
Допустимое сетевое напряжение |
(127/220) В |
|
Минимальное напряжение вторичных обмоток |
310 мВ |
|
Максимальное напряжение вторичных обмоток |
355 В |
|
Минимальный ток вторичных обмоток |
22,5 мА |
|
Максимальный ток вторичных обмоток |
25,6 А |
|
Число обмоток |
Минимум 2, максимум 7 |
|
КПД |
(70÷85)% |
|
Максимально допустимое ускорение вибраций частотой (1÷2500)Гц |
7,5 g |
|
Максимально допустимое ускорение одноразовых ударов |
500 g |
|
Максимально допустимое ускорение многочисленных ударов |
100 g |
|
Максимальная внешняя влажность |
98% при +25 °C |
|
Рабочий температурный интервал |
(-60÷+85) °C |
|
Климатическое исполнение |
УХЛ/В |
|
Срок сохраняемости на складе |
15лет |
|
Отказоустойчивость в часах |
12 тысяч |
|
Размер магнитопровода ШЛ для ТА |
16х(20/25/32) |
|
Размер магнитопровода ПЛ для ТА |
25х(50-65/50-80/50-100) |
|
Размер магнитопровода ШЛ для ТН |
16х(16/20/25/32) |
|
Размер магнитопровода ПЛ для ТАН |
25х50-80 |
|
Размер магнитопровода ШЛМ для ТПП |
20х(16/20/25/32) |
|
Минимальный размер |
52х56х52 мм |
|
Максимальный размер |
139х165х103 мм |
|
Минимальная масса |
0,365 кг |
|
Максимальная масса |
7,3 кг |
Модификации
Трансформатор ТА заказывается среди моделей: ТА1; ТА2; ТА7; ТА5; ТА11; ТА27; ТА12; ТА26; ТА13; ТА25; ТА14; ТА24; ТА15; ТА23; ТА16; ТА22; ТА17; ТА21; ТА18; ТА20; ТА19; ТА28; ТА54; ТА29; ТА53; ТА30; ТА52; ТА31; ТА51; ТА32; ТА50; ТА33; ТА49; ТА34; ТА48; ТА35; ТА47; ТА36; ТА46; ТА35; ТА45; ТА36; ТА44; ТА37; ТА43; ТА38; ТА42; ТА39; ТА42; ТА10; ТА41; ТА285; ТА281; ТА284; ТА282; ТА283; ТА287; ТА286; ТА289; ТА288.
Трансформатор ТН представлен моделями: ТН1; ТН2; ТН3; ТН12; ТН30; ТН13; ТН4; ТН16; ТН15; ТН31; ТН14; ТН33; ТН5; ТН32; ТН19; ТН36; ТН18; ТН35; ТН17; ТН34.
Трансформатор ТАН заказывается в таких рамках: ТАН138; ТАН134; ТАН137; ТАН135; 136.
Трансформатор ТПП можно выбрать: ТПП236; ТПП227; ТПП235; ТПП228; ТПП234; ТПП229; ТПП233; ТПП230; ТПП232; ТПП231; ТПП239; ТПП237; ТПП248; ТПП253; ТПП249; ТПП252; ТПП251; ТПП250; ТПП262; ТПП254; ТПП261; ТПП255; ТПП260; ТПП256; ТПП259; ТПП257; ТПП258.
