Трансформатор ТИОГ-350 принадлежит к разделу испытательных приспособлений (оборудование), за счет его применения выполняется поверка и испытания высоковольтного технологического оборудования. Предложенный газонаполненный испытательный трансформатор является однофазным и позволяет выполнять испытания силовых трансформаторов, пускателей, разъединителей и прочих электромеханических устройств с использованием кратковременного переменного тока с частотой 50Гц.

Отличительные характеристики

Модель испытательного механизма - трансформатор ТИОГ-350, разработана с целью ее входа в состав лаборатории, которая является передвижной и испытательной по функциональным возможностям. Исходя из этого, корпус трансформатора отличается выброустойчивостью и высоким значением защиты по направлению механических ударов и  повреждений, дополнительно защищается от климатических влияний.

Для выполнения испытаний в трансформаторе генерируется высоковольтный ток частотой 50Гц и напряжением 350кВ. Измерительные трансформаторы могут выполняться в двух исполнениях с разным значением емкостной нагрузки.

В процессе своей работы измерительный трансформатор абсолютно не нуждается в проведении каждодневных технических обслуживаниях.

Конструкционные особенности

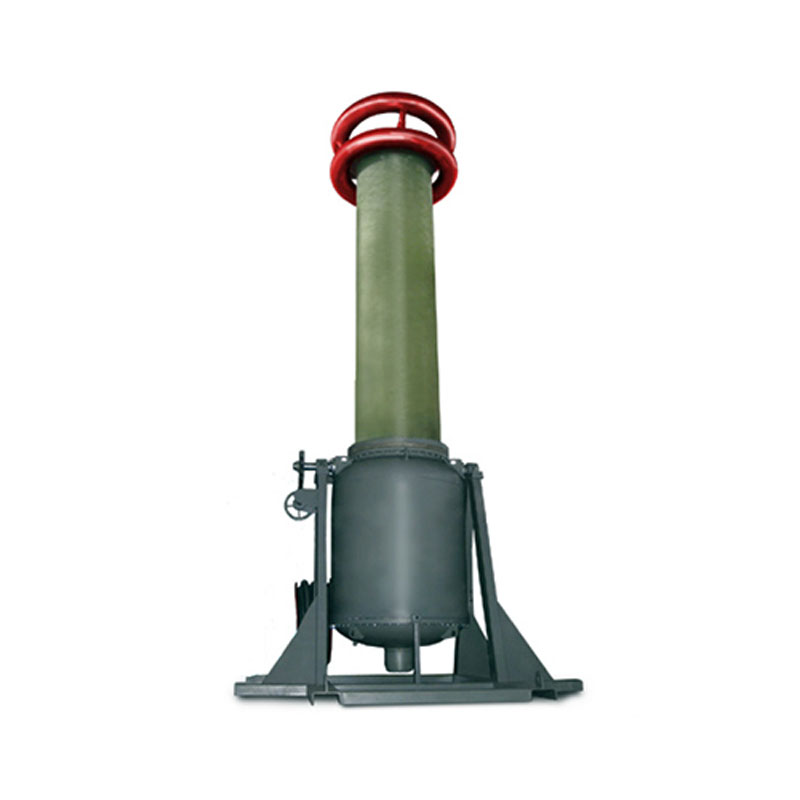

Предложенный трансформатор выполнен в виде цилиндра, который заполняется специальным диэлектрическим веществом. В качестве диэлектрика выбран элегаз, отличительной характеристикой которого является возможность эффективного гашения возникающего дугового разряда.

Благодаря возможности использования в конструкции трансформатора эталонного элегазового конденсатора, устройство предусматривает возможным выполнение контроля изоляционной емкостию. Под контроль попадает значение тангенса угла с диэлектрическими потерями рабочего материала и частичных разрядов.

Наличие в измерительном трансформаторе индуктивного делителя позволяет осуществлять контроль напряжения, который измерительный трансформатор подает на испытуемый объект.

Параметр

Режим-1

Режим-2

Значение выходного напряжения:

350 кВ

Величина напряжения на выходе:

220В или 380В

Значение частоты рабочего тока:

50Гц

Предельное значение емкости нагрузки:

3700 пФ

1620 пФ

Максимальное значение тока нагрузки:

0,41 Ампер

0,18 Ампер

Длительность непрерывной работы трансформатора:

1 минута

15 минут

  • трансформатор ТИОГ-350;
  • инструкция по эксплуатации;
  • техническая документация;
  • упаковочная тара.
