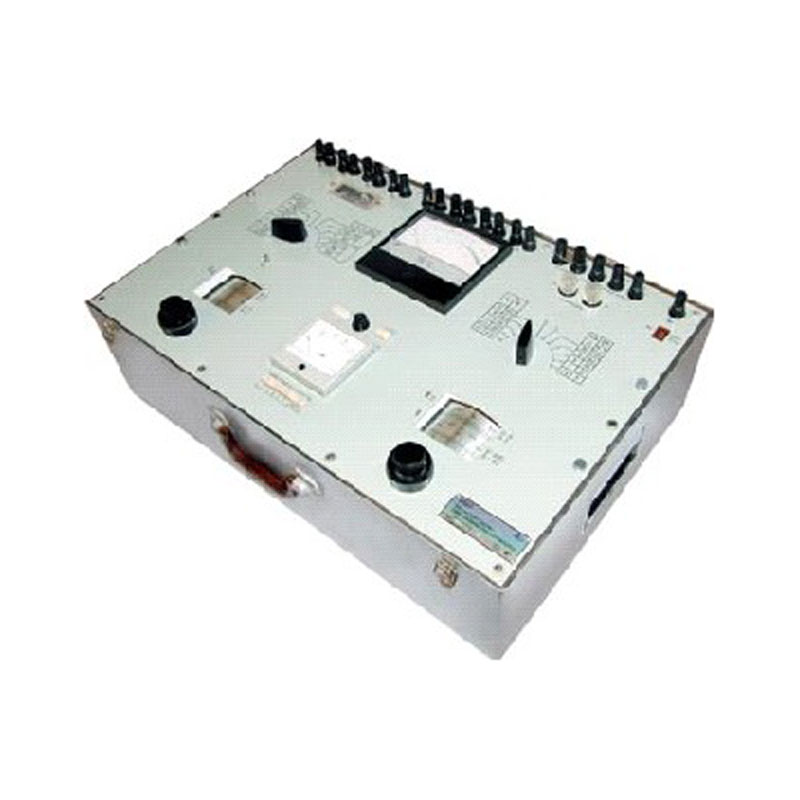

Аппарат К507 – это прибор, используемый для поверки трансформаторов напряжения и тока, класс точности которых составляет 10; 3; 1; 0,5; 0,2; 0,1; 0,05 при помощи дифференциально-нулевого метода.

В таблице №1 указаны пределы измерений погрешностей при поверке трансформаторов, а также допускаемые пределы основных погрешностей.

  Пределы измерений   Пределы погрешностей Предел основной погрешности при токе от 0,5А-6А и напряжение от 50 В до 240 В
Токовая и напряжение Угловая Токовая и напряжение угловая
0,1 ±0,1%

-3,5

+6,5 мин

± 0,001% ± 0,1 мин
0,3 ±0,3%

-10

+20 мин

± 0,003% ± 0,3 мин
1 ±1%

-35

+65 мин

± 0,01% ± 1 мин
3 ±3%

-100

+200 мин

± 0,03% ± 3 мин
10 ±10%

-350

+650 мин

± 0,10% ± 10 мин

В таблице №2 указаны пределы измерений сопротивлений, а также пределы допускаемых погрешностей.

Пределы измерений Пределы сопротивления Предел основной погрешности при вторичном токе от 0,5А-6А
Активная Реактивная
0,3 0,3 Ом 0,6 Ом ± 0,005 Ом
1 1 Ом 2 Ом ± 0,02 Ом
3 3 Ом 6 Ом ± 0,05 Ом
10 10 Ом 20 Ом ± 0,2 Ом
30 30 Ом 60 Ом ± 0,5 Ом
100 100 Ом 200 Ом ± 2 Ом

В таблице №3 указаны пределы комплексной проводимости, а также пределы допускаемых погрешностей.

Пределы измерений Пределы проводимости Предел основной погрешности при вторичном напряжение от 50 В до 240 В
Активная Реактивная
Емкостная Индуктивная
3х10-4 3х10-4См 6х10-4См 3х10-4См ±0,5х10-5См
10х10-4 10х10-4См 20х10-4См 10х10-4См ±2х10-5См
30х10-4 30х10-4См 60х10-4См 30х10-4См ±5х10-5См
100х10-4 100х10-4 См 200х10-4 См 100х10-4 См ±20х10-5См
