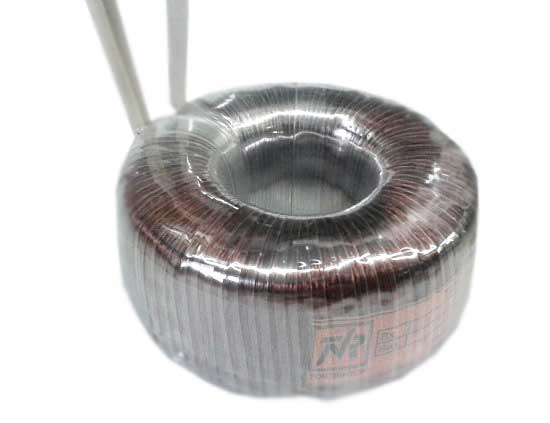

Трансформатор ТПН 160/5-24
Описание
Трансформатор ТПН 160/5-24 предназначен для работы в радиоэлектронной аппаратуре, работающей от сети переменного тока частотой 50 Гц и напряжении 380В.
Модификации
- ТПН 160/5-24(380).
| Параметры | Значение |
| Аналог в тороидальном исполнении трансформатора | ОСМ1-0,16(220/5-24) ОСМ1-0,16(380/5-24) |
| Номинальная мощность, ВА | 160 |
| Ток холостого хода, не более, мА | 30 |
| Напряжение первичной обмотки, В | 220 380 |
| Напряжение вторичной обмотки под номинальной нагрузкой, В | 0-5-24 |
| Ток номинальной нагрузки по вторичной обмотке, A | 6,7 |
| Габариты после намотки (D*d*H), мм | 114х33х47 |
| Масса, кг | 1,760 |
| Тип выводов | гибкие/жесткие |
| Исполнение обмоток | медь |
Комплектность
- Трансформатор ТПН 160/5-24 или ТПН 160/5-24 - 1 шт,
- Паспорт - 1 экз.
