Комплект штанг КШЗ-10М, КШЗ-10М-1
Описание
Комплект штанг КШЗ-10М предназначен для заземления проводов отключённых воздушных линий (ВЛ) напряжением 6-10 кВ непосредственно с поверхности земли.
Модификации
КШЗ-10М-1.
Особенности
Указатель работает по принципу протекания ёмкостного тока без заземления, имеет источник питания, обеспечивающий усиление светового и звукового сигнала.
| Параметр | Значение |
| Диапазон рабочего напряжения, кВ | от 6 до 10 |
| Ток термической стойкости, кА/3 с | 4 |
| Количество заземляющих штанг, шт | 3 |
| Напряжение индикации, кВ, не более | 1,5 |
| Сечение заземляющего провода, мм2 | 25 |
| Длина рукоятки, мм | 1000 |
| Длина заземляющего провода, м | 5 |
| Длина заземляющих штанг, мм | 8100 |
| Длина изолирующей части, мм | 1000 |
Габаритные размеры, мм
|
820 х 450 х 250 850 х 400 х 260 |
Масса комплекта, кг
|
34 28 |
Комплектность

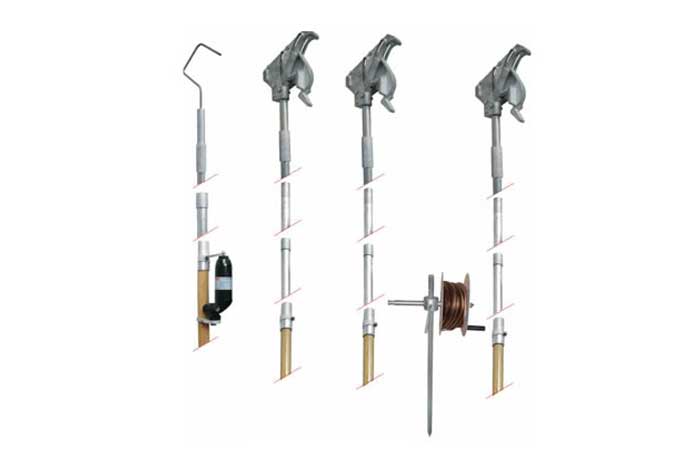

В комплект поставки штанг КШЗ-10М, КШЗ-10М-1 входит:
- заземляющие штанги;
- светозвуковой указатель высокого напряжения УВНИШ-10М;
- электрозаземлитель для переносных заземлений.
