Устройство защиты Узор-05

Устройство защиты и управления Узор-05 – блок автоматики, который вместе с исполнительными приборами и датчиками обеспечивает функционал и защиту в системах водогрейных и паровых котлов, с тем, чтобы на выходе поддерживались заданные параметры среды. Устройство защиты Узор-05 максимально адаптировано к оборудованию с горелками в количестве не более 3 штук, и обустроенного ручным взводом ПКН: КВГМ, ТВГ, ДЕ и ДКВР. Блок автоматики выполняет следующие функции:

• контролирует сигналы датчиков;
• обеспечения питания датчиков огня горелки;
• контроль над командами управления с сигнализацией светом и звуком;
• индикация входящих сигналов;
• сигнализация об аварийной остановке.

Устройство и принцип действия устройства защиты Узор-05

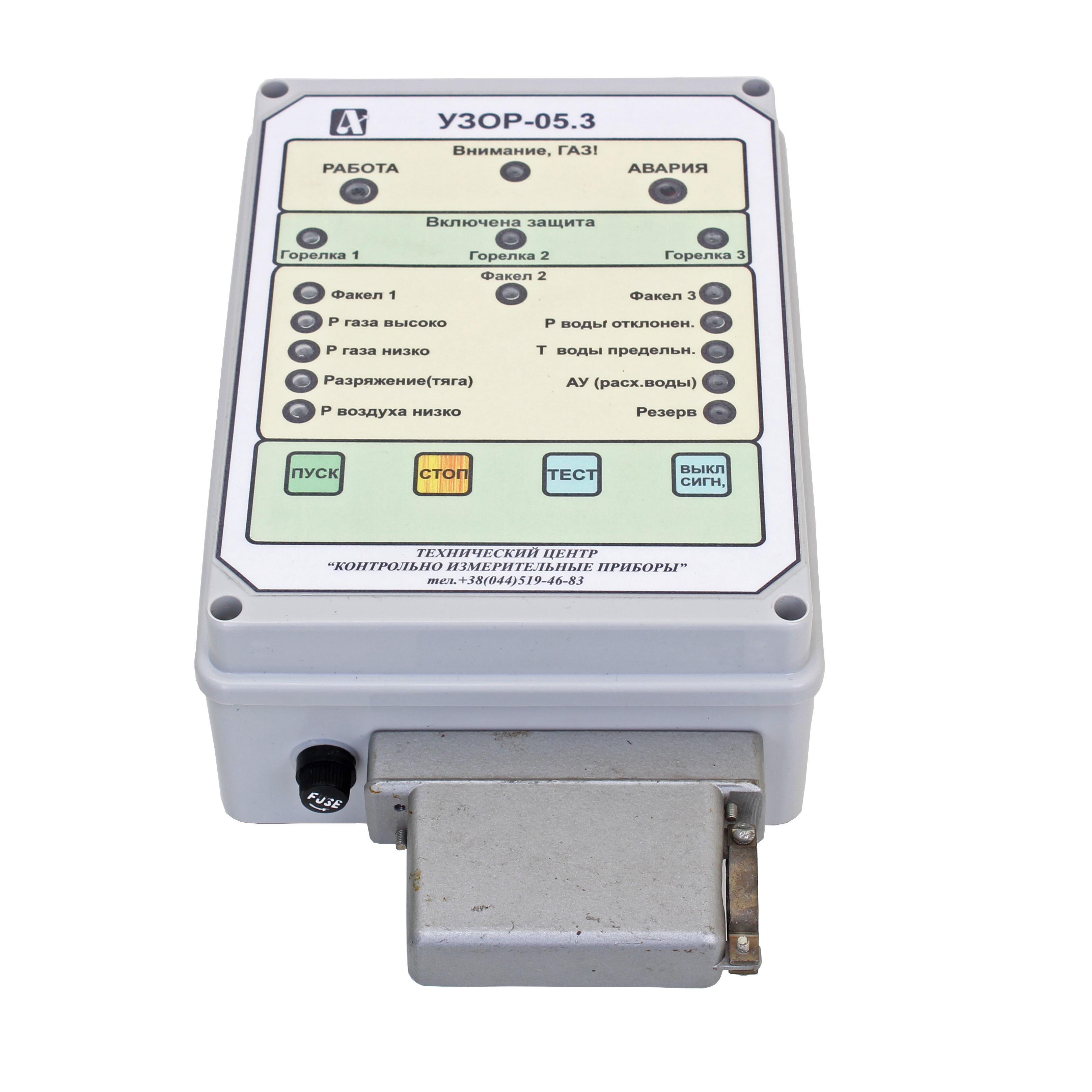

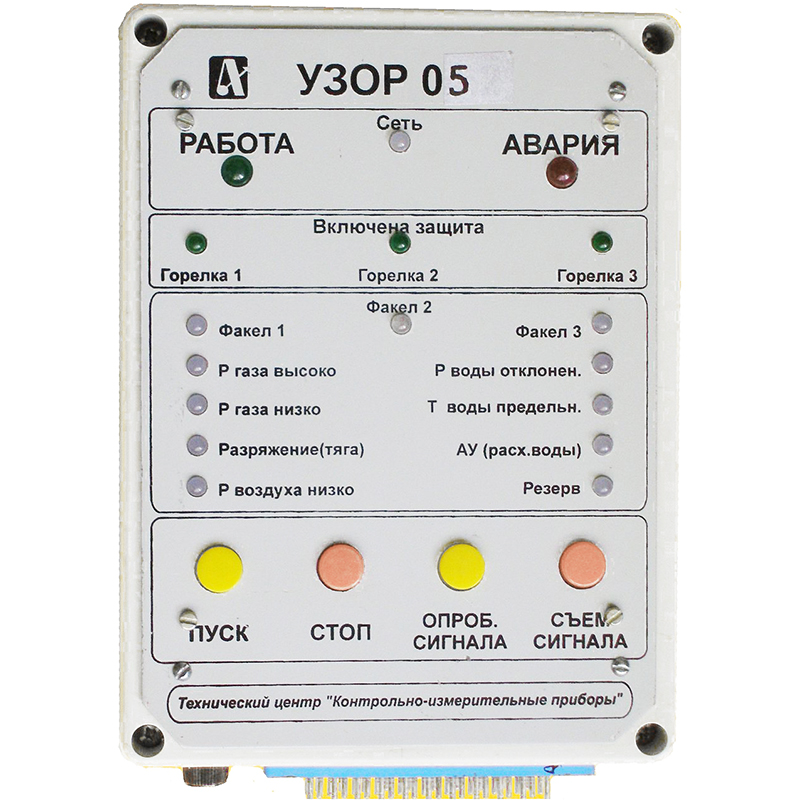

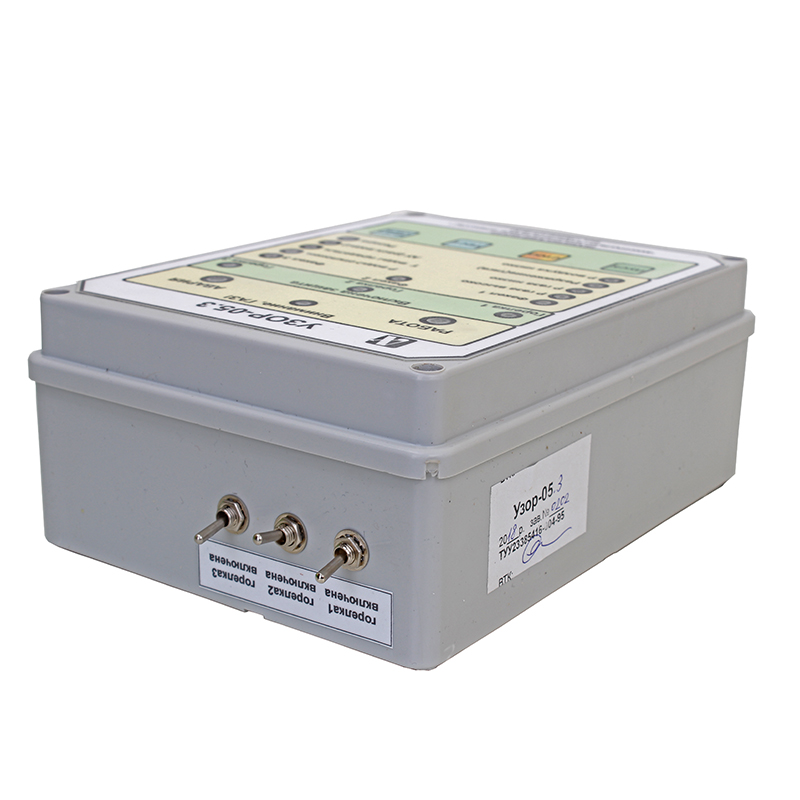

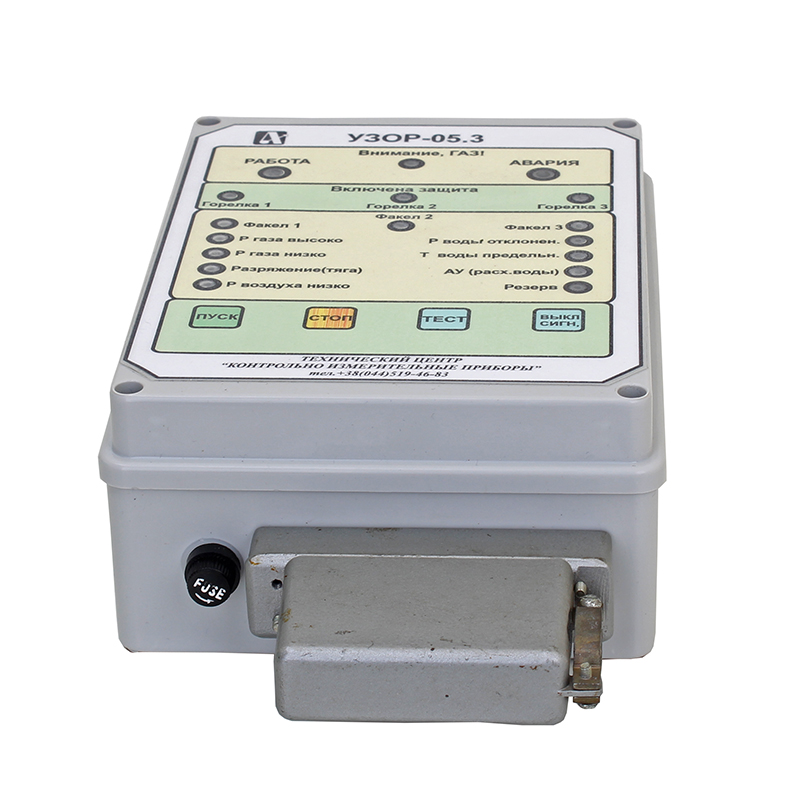

Устройство защиты Узор-5 состоит из двух плат и трансформаторного модуля с разъемом подключения. Все компоненты устройства защиты заключены в корпус. Одна из печатных плат – реле, другая – управления. Модуль питания контролируют предохранители. На передней панели прибора расположены элементы управления и индикации.

Алгоритм работы блока автоматики реализует микропроцессорная система Atmelat89C2051. Устройство работает с контактными стандартными датчиками. Датчики пламени горелки могут быть ионизационными или частотными. Блок автоматики рассчитан на эксплуатацию в помещении в холодном и умеренном климате.

При подключении в схему необходимо предусмотреть заземление. Обслуживать устройство могут операторы с группой по ТБ не ниже 2-ой и с группой по ПТБ – не ниже 3-ей. Прибор нуждается в техническом обслуживании согласно плановым графикам.

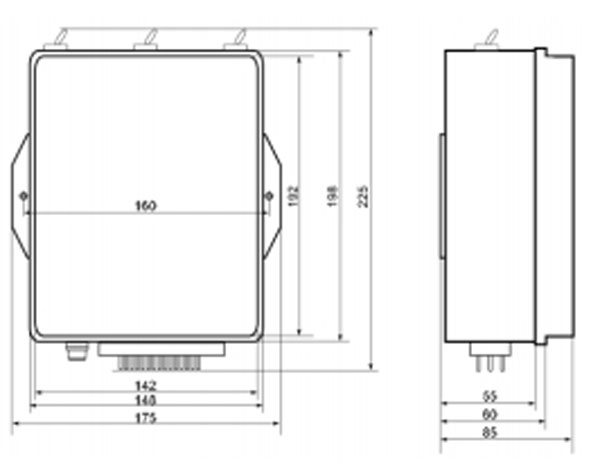

Рис.1 - Габаритные размеры устройства защиты и управления Узор-05

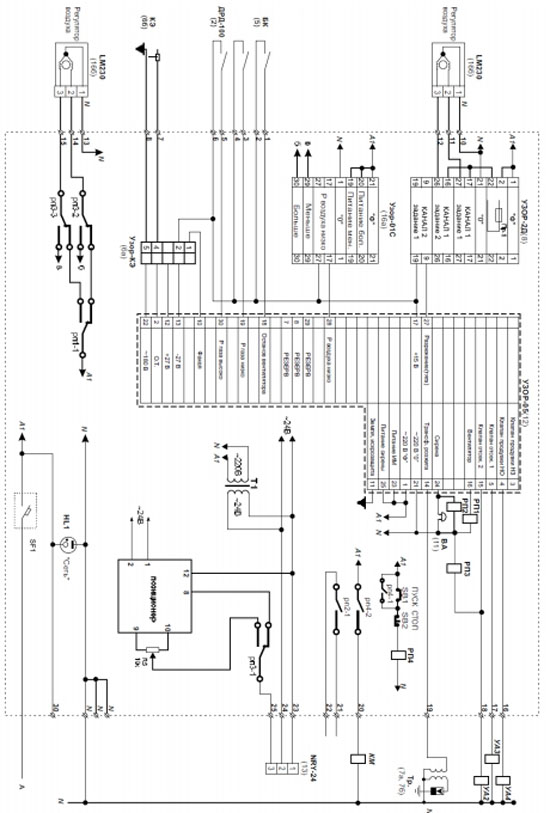

Рис.2 - Схема подключения устройства защиты и управления Узор-05
