Элемент Х482

Голосов: 3
Документация:
Паспорт(539.17 КБ)
Цена по запросу
В наличии
Количество на складе:
1 шт.
Доставка
Срок доставки от 3 до 30 дней

Описание

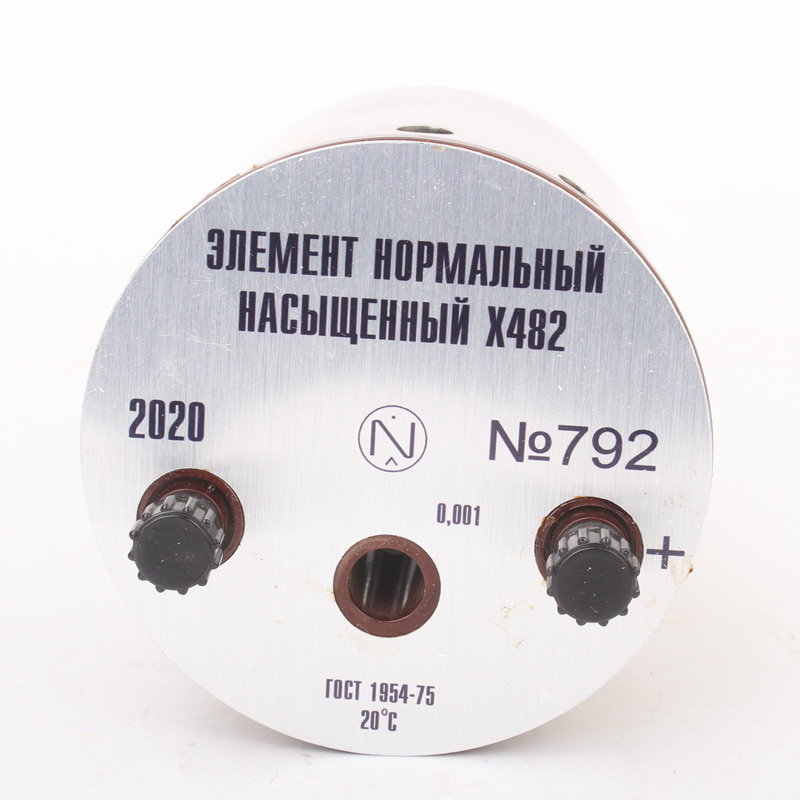

Нормальный насыщенный элемент Х482 – это прибор, используемый для измерений всех показаний ЭДС и значений рабочего напряжения.

Об оборудовании

Представленный элемент Х-482 применим как мера с собственной электродвижущей силой в перемещаемых либо неперемещаемых установках и устройствах. Он относится к гальваническим обратимым элементам. Технология производства придерживается требованиям ГОСТа 1954-82. Но эта технология не противоречит ТУ № 3220 от 25.04.80.

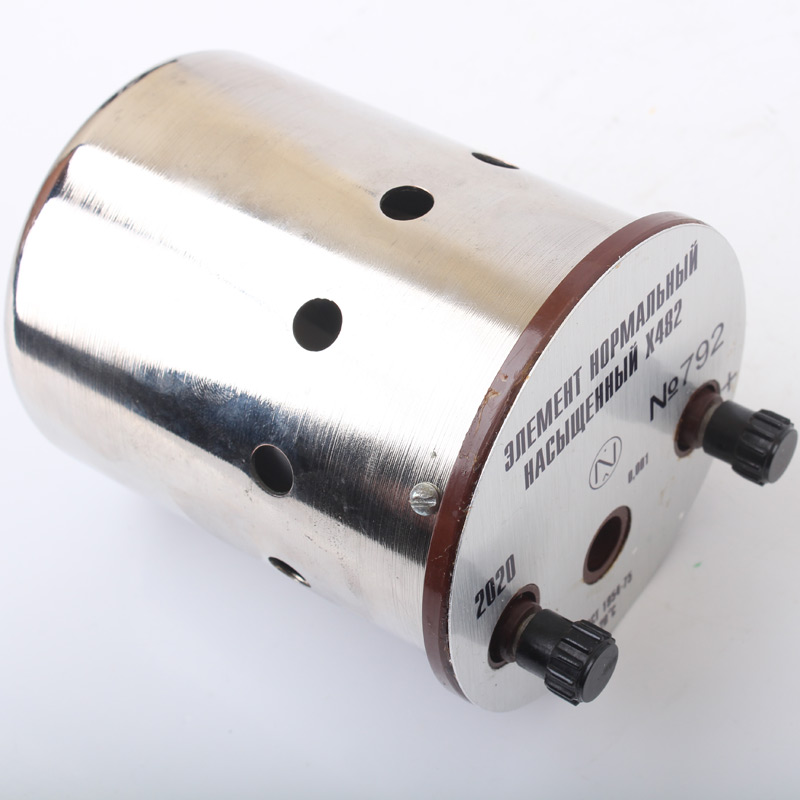

Вещества реагирующие, которые включены в состав элемента, находятся в оболочке из стекла, которая имеет Н – образную форму. Оболочка герметична и защищена путем размещения в корпусе из металла (прессованный материал).

Условия эксплуатации

Эксплуатирование должно производиться только в термостате с градиентом температурным, рабочим с V = 0,0020,002 °С на 1 сантиметр с горизонтальным направлением. Обязательно нужно придерживаться условий:

  • Влияние нестабильности окружающей среды допускается не больше чем +/- 0,05 °С;
  • Влажность воздуха (относительная) должна быть равна 65±15 %;
  • Предварительная выдержка в перечисленных условиях не меньше 48 часов.

Примечание. При обнаружении неисправности и непригодности прибора к работе, в целях экологической безопасности, он должен быть утилизирован по нормам, которые установлены для изделий содержащих токсичные металлы.

Характеристики

  1. ЭДС – значение при 20 - градусной температуре производства равно от 1,018589 до 1,018701 Вольт.
  2. В условиях 20 – градусной эксплуатации ЭДС – значение равняется от 1,018539 до 1,018731 Вольт.
  3. После одного года службы можно судить об уровне отклонения значения ЭДС. Его значение будет составлять не больше +/- 10 мкВ.
  4. Температурные границы применения в стандартных условиях равны 20±1°С.
  5. Температурные границы применения в условиях работы равны 18 – 20 °С.
  6. Сопротивление электрическое, внутреннее равно 1000 Ом.
  7. Расхождение с вертикальной линией рабочего положения: +/- 45.
  8. В течении 1 минуты элемент выдерживает пускаемый ток:
    • с 24 – часовым интервалом не больше 0,20 мА;
    • с 10 – минутным интервалом не больше 0,010 мА;
    • в условиях некомпенсированного ЭДС не больше 0,002 мА.
  9. Размеры габаритные составляют: диаметр 95 х 130.
  10. Вес без упаковки не превышает 200 грамм.

Комплектация

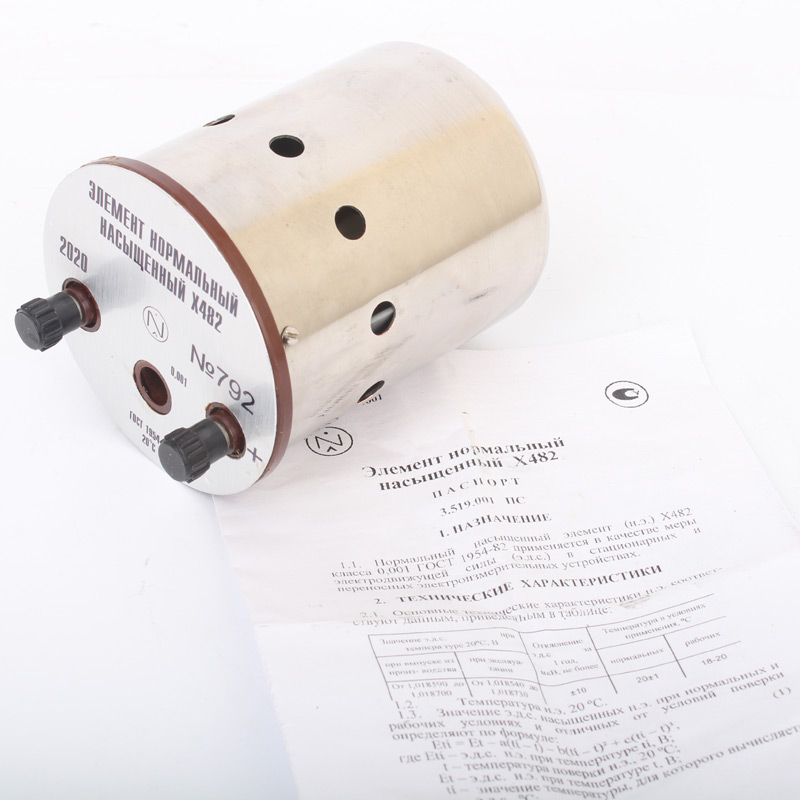

  1. Насыщенный элемент в количестве одна единица.
  2. Прилагающийся паспорт в количестве одна единица.
