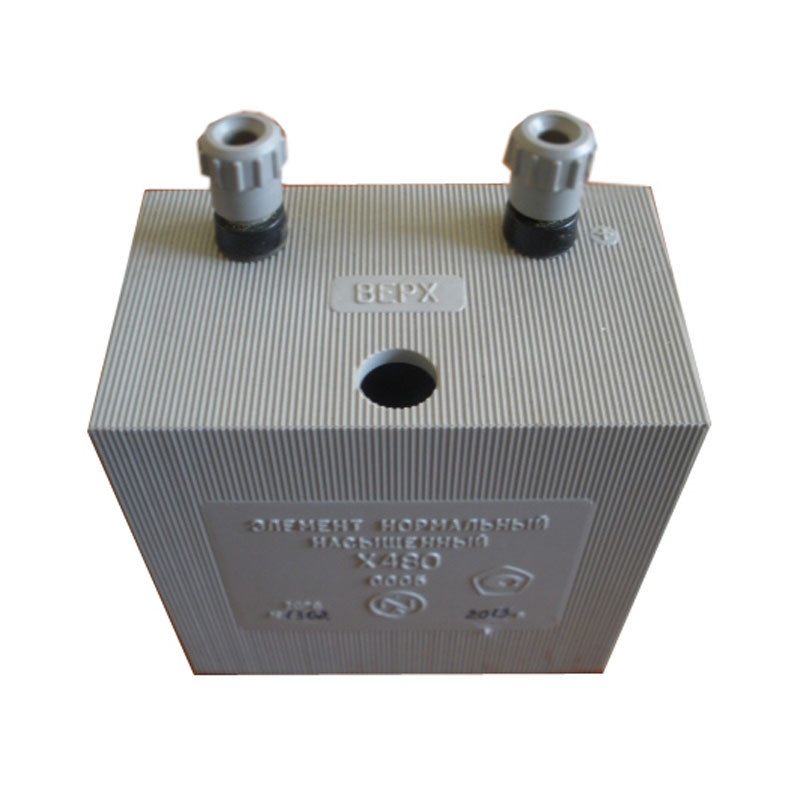

Элемент Х480

Average: 10 (1 vote)

Нормальный насыщенный элемент Х480 – является устройством, которое вычисляет значение уровня рабочего напряжения, а так же измеряет электродвижущую силу.

Об оборудовании

Этот элемент выпущен на замену более ранней и устаревшей модели с названием НЭ Х65. Используется при точном снятии измерений электродвижущей силы и значения напряжения.  элемент Х-480 выпускаются по ГОСТ с номером 1954-82 и ТУ 3220 от 25.04.1980. Они применимы как мера измерений ЭДС в неперемещаемых электроизмерительных установках и устройствах.

Примечание. При обнаружении неисправности и непригодности прибора к работе он должен быть утилизирован только по правилам, которые предусмотрены для изделий изготовленных с содержанием токсичных металлов.

  1. Значение электродвижущей силы при 20 – градусной температуре на выходе из производства равно 1,018590 - 1,018700 вольт.
  2. Значение электродвижущей силы при 20 – градусной температуре в условиях работы равно 1,018540 - 1,018730 вольт.
  3. ЭДС – отклонение после использования элемента на протяжении одного года не будет превышать +/- 50 мкВ.
  4. В нормальных, оптимальных условиях применения температурный диапазон составляет 20 +/- 5 градусов по Цельсию.
  5. В условиях работы температурный диапазон составляет 0 - 40 градусов по Цельсию.
  6. При выходе из производства внутренняя сила сопротивления току постоянному не превышает 1000 Ом.
  7. Возрастание сопротивления (внутреннего) нормального элемента на протяжении 1 – го года службы не превышает 500 Ом.
  8. Возрастание сопротивления (внутреннего) нормального элемента на протяжении всего времени службы не превышает 1000 Ом.
  9. Элемент работает с 0,005 классом точности.
  10. Изоляционное сопротивления между корпусом и электрической цепью в условиях работы и допустимой влажности окружающего воздуха со значением 80 процентов составляет не меньше 10 Гом.
  11. Электроизоляция в тех же условиях (влажность – 80%, рабочая температура) на протяжении 1 минуты выдерживает воздействие напряжения испытательного величиной в 250 вольт, при этом напряжение имеет почти синусоидальную форму и характеризуется частотой 50 Гц.
  12. Значение площади электродов (стеклянной оболочки с сечением ветвей поперечного типа) не больше отметки в 60 мм2.
  13. Драгоценные металлы, которые входят в состав изделия, в сумме составляют Пл-99,9 — 0,028322 г.
  14. В состав изделия включены цветные металлы - медь и медные сплавы:
    • медная проволока – 0,0002 мм;
    • латунь (ЛС 59 – 1) – 0,020.
  15. Длина 85 мм, ширина 50 мм, высота 110 мм.
  16. Вес не превышает отметку в 300 грамм.
  1. Нормальный элемент в количестве одной штуки.
  2. Прилагающийся к нему паспорт в количестве одного экземпляра.
