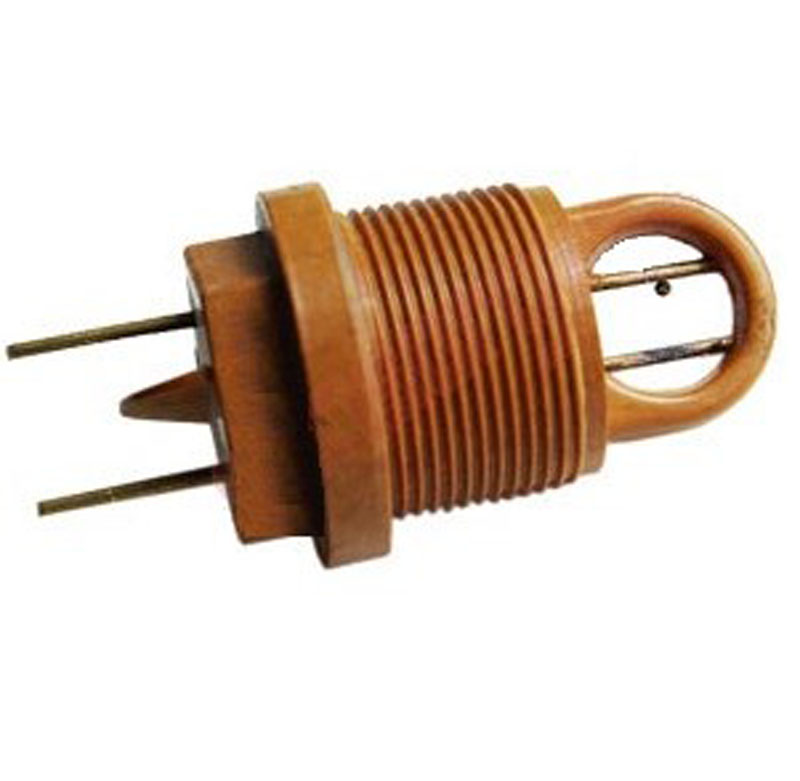

ЭТ7.361 (5В4.675.023) чувствительный элемент термохимический для ИВП
Описание
Термохимический чувствительный элемент ЭТ7.361 (5В4.675.023) предназначен для преобразования величины довзрывоопасных концентраций углеводородных газов и смесей в величину электрического сигнала, пропорциональную тепловыделению, создаваемому при беспламенном окислении измеряемого компонента.
Чувствительный элемент (ЧЭ) ЭТ7.361 (элемент измерительный 5В4.675.023) является измерительным первичным преобразователем, входящим в состав газоанализатора ИВП.
Область применения
Термохимический чувствительный элемент ЭТ7.361 (5В4.675.023) требуется для замены отработавшего свой рабочий ресурс термокаталитического чувствительного элемента для газоанализатора ИВП.
Принцип действия
В основу работы чувствительного элемента ЭТ7.361 для ИВП положен метод термокаталитического измерения, в котором при окислении углеводородных газов и смесей на поверхности измерительного элемента 5В4.675.023 возникает теплоотдача. В результате этого меняется температура и электрическое сопротивление измерительного элемента, пропорциональное содержанию анализируемого газа в воздухе.
Характеристики
|
Характеристики |
Значения |
|
Принцип измерения |
термохимический (термокаталитический) |
|
Измеряемый компонент |
углеводородные газы и смеси |
|
Рабочий ток, А |
190 ± 5 |
|
Падение напряжения на элементе при рабочем токе, В |
1,1 ± 0,1 |
|
Выходное напряжение мостовой измерительной схемы на концентрации 1% объёмных долей метана в воздухе, мВ, не менее |
38 |
|
Содержание платины в чувствительном элементе, г, не менее |
0,000235 |
|
Гарантийный срок эксплуатации (при условиях окружающей среды согласно ГОСТ 13216), лет, не менее |
1 |
