Элемент нормальный Х488

Документация:
Паспорт(3.13 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

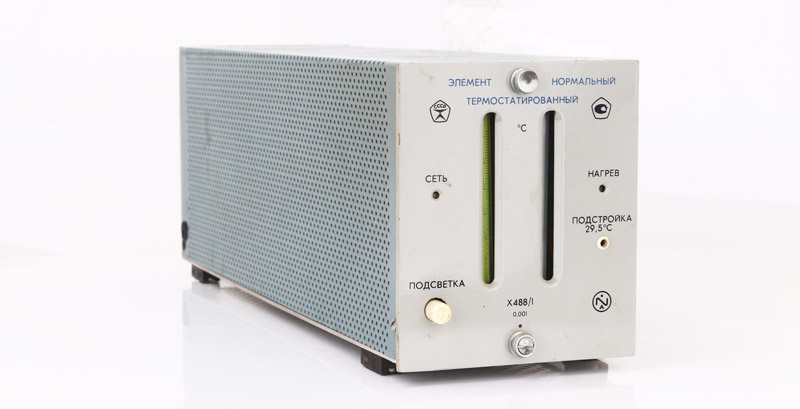

Элемент нормальный термостатированный Х488/1 применяется в качестве меры ЭДС в компенсационных схемах, приборах и устройствах при точном измерении ЭДС и напряжения.

Назаначение

Может использоваться для измерения электрического тока и мощности и неэлектрических величин.

Конструктивное исполнение

Элемент Х488/1 состоит из регулятора и термостатируемой камеры, в которую установлены насыщенные нормальные элементы. Элемент можно эксплуатировать при активном термостатировании по классу точности 0,001 или пассивном (питание отключено) по классу точности 0,005.

Температура измеряется ртутным термометром. Подстройка температуры исключает необходимость учета температурной поправки ЭДС.

Технические характеристики
Характеристики Значение
Класс точности 0,001
Значение ЭДС при выпуске из производства при температуре 20°C

от 1,018099 В

до 1,018264 В

Значение ЭДС при эксплуатации при температуре 20°C

от 1,018049 В

до 1,018294 В

Отклонение ЭДС за год не более ±10 кмВ
Допускаемый ток через нормальный элемент 1 мкА
Внутреннее сопротивление постоянному току при выпуске из производства не более 600 Ом
Увеличение внутреннего сопротивления НЭ в течение первого года службы не более 500 Ом
Увеличение внутреннего сопротивления НЭ в течение всего срока службы не более 1000 Ом
Сопротивления изоляции между электрической цепью НЭ и его корпусом в рабочих условиях применения 50 ГОм
Габаритные размеры 120х437х148 мм
Масса 5,0 кг
