Элемент Х485

No votes yet

Элемент Х485 с ТУ 25-04.3220-80 – это нормальный ненасыщенный элемент, который используют в разнообразных компенсационных схемах, техническом оборудовании и прочих приборах для проведения замеров электродвижущей силы и напряжения.

Об оборудовании

Элемент легко применим в целях снятия измерений силы тока и мощности (совместно с различными типами мер сопротивления), и для снятия измерений неэлектрических температурных величин (вместе с преобразователями). Используют его в цифровых приборах и потенциометрах измерительных.

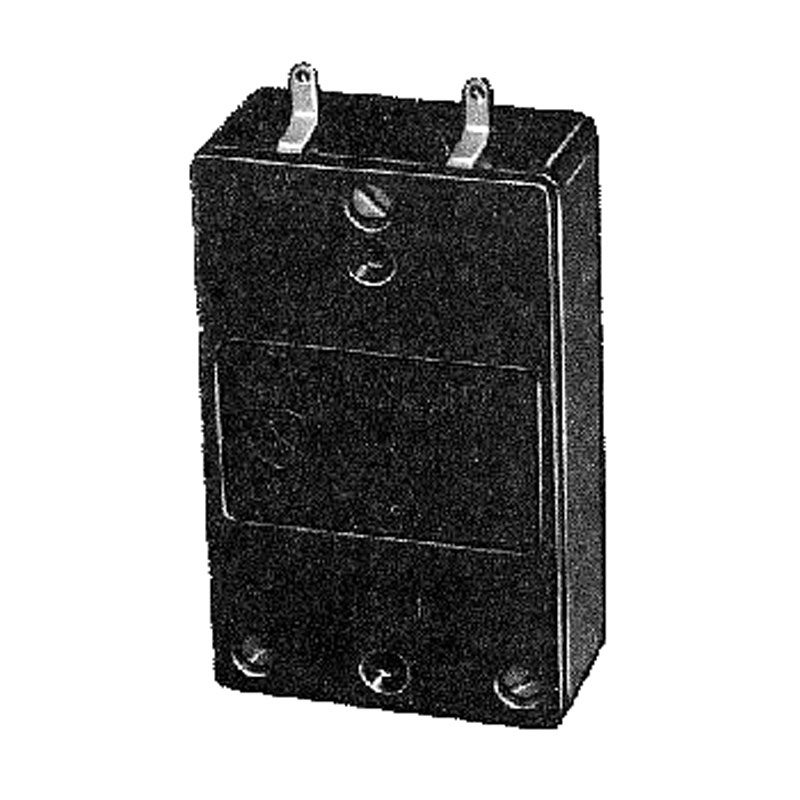

Корпус данного элемента выполнен из прочного пластмасса, внутренний экран – металлический, токовые выводы лепесткового типа служат для соединения с электрической схемой. Для безопасной транспортировки составляющие компоненты Х-485/1 довольно герметично упакованы и запаяны в оболочку стеклянную, для удобства имеющую Н – образную форму.

Производство придерживается ТУ с номером 25-04.3220 от 80.

Преимущества

  1. Угол возможного наклона по вертикальному положению во время эксплуатации значения не имеет.
  2. Долгий срок эксплуатации.
  1. Значение силы электродвижущей во время эксплуатации при 20 – градусной температуре равно 1,018800 Вольт - 1,019600 Вольт.
  2. После истечения первого года использования Х485/1 вы сможете продиагностировать значение его отклонения. Оно будет равняться не больше чем +/- 50 мкВ.
  3. Возрастание сопротивления (внутреннего) нормального элемента на протяжении всего времени службы не превышает 1000 Ом.
  4. Возрастание сопротивления (внутреннего) нормального элемента на протяжении 1 – го года службы не превышает 500 Ом.
  5. На протяжении 1 минуты элемент выдерживает ток 1,00 мкА при 24 – часовой интервальности; 0,050 мкА при 10 – минутной интервальности; 0,010 при скомпенсированной электродвижущей силе.
  6. Температурный диапазон от 9 градусов (со знаком плюс) до 41 градусов (со знаком плюс) является наиболее оптимальным для бесперебойной работы данного элемента.
  7. Значение площади электродов (стеклянной оболочки с сечением ветвей поперечного типа) не больше отметки в 60 мм2.
  8. Наш элемент присвоен к 0,005 классу точности.
  9. Размеры габаритные составляют 50мм х 27мм х97мм.
  10. Вес составляет 200 грамм.
  11. В своем составе имеет драгоценные металлы, которые суммарно равны ПЛ - 0,028322 – 99,9 г.
  1. Непосредственно сам элемент в количестве 1 штуки.
  2. Прилагающийся к нему паспорт в количестве 1 экземпляра.
