Элемент ЭЧП-0183

Average: 8 (1 vote)

Назначение элемента термометрического чувствительного платинового ЭЧП-0183 — обеспечить температурный контроль технологических процессов посредством измерения температуры твердых тел и рабочих сред, имеющих вид:

  • жидкости;
  • газа;
  • сыпучих материалов.

Элемент является самостоятельным изделием.

Внешний вид:

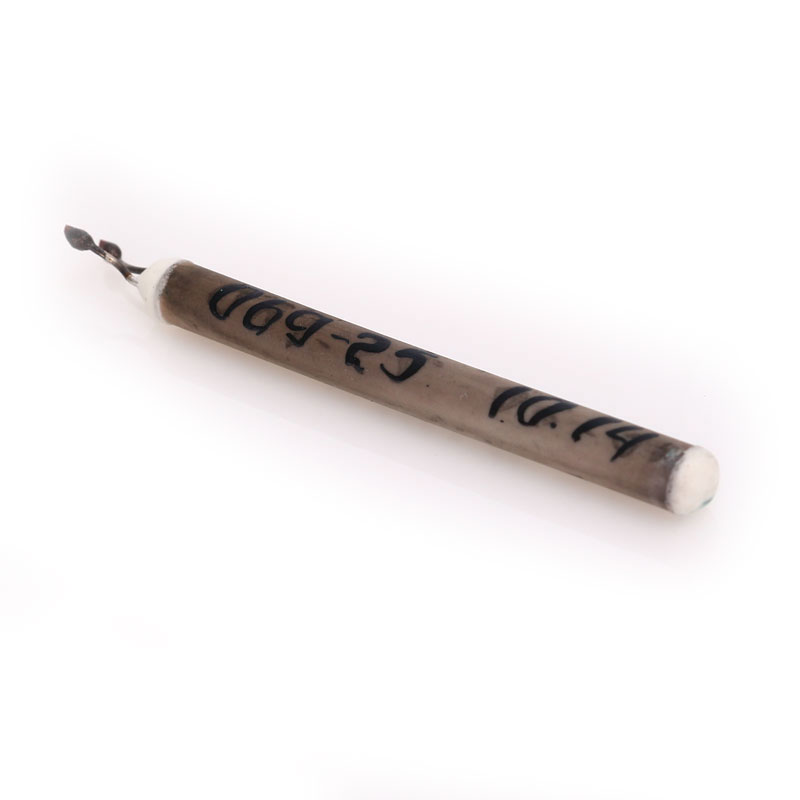

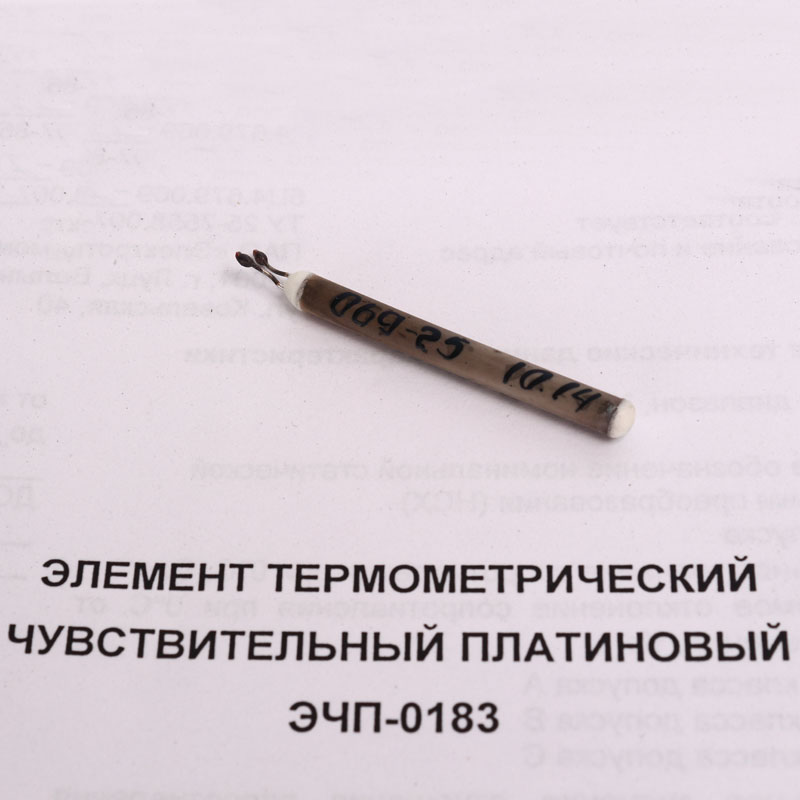

ЭЧП-0183 представляет собой тонкую длинную металлическую трубку, внутри которой находится керамический наполнитель. С одного конца трубки выглядывают 2 или 4 оголенных проводника.

Элемент ЭЧП-0183 состоит из:

  • защитной гильзы;
  • керамического наполнителя;
  • чувствительных элементов.

Как работает ЭЧП-0183:

Температурное сопротивление изделий из металлов различных марок и их сплавов чутко изменяется при малейшем изменении их температуры. Использование в конструкции ЭЧП-0183 платинового чувствительного элемента повышает точность измерений до 0,001 °С.

Измеряемые параметры (номинал)

ЭЧП-0183

Каркас элемента

керамический

Чувствительный элемент

платиновый (1 или 2 шт)

Обозначение условное НСХ

500П

100П

50П

10П

Коэффициент термической инерции, с, не более

8; 5; 3; 2; 1,5; 1
