Комплект элементов ТТЧЭ-2

No votes yet

Элемент ТТЧЭ-2 это сменная комплектующая, которая является одной из частей датчика ДТХ-127.

Об оборудовании

Первоначально элементы ТТЧЭ-2 устанавливается в сигнализатор ЩИТ-2. Но в продукции ЩИТ он работает не как самостоятельное устройство, а как составная часть одного из датчиков. Сам сигнализатор контролирует газовые помещения, чтобы вовремя засечь утечку и распространение газа / пара / любой газовой смеси. Требуется защитить оборудования от воздейственного влияния таких продуктов, как припой из флюса; флюс; промывочный спирт.

Сами элементы являются точечными и так называемо чувствительными. Тип исполнения – трегерный. Они комплектуют датчик ДТХ-127-1 и датчик ДТХ-128-1. Применение приходится на предприятия газовой и нефтяной принадлежности; в концернах, которые могут использовать газовое топливо; станции заправкой бензином или разными видами газа. Продукт является съемным и подвергается быстрой замене в случае поломки или выполнения задач, которые выдают некорректные итоговые данные.

Замена требуется при случаях

В момент повреждения элемента, его выхода из рабочего состояния, требуется произвести замену плохого элемента на новый комплект. Это производится в таких случаях:

  • Когда проверяется контрольная смесь, а сигнал «Порог № 1» не выдается.
  • Производится выдача сигнала «Отказ».
  • В случае выхода погрешности ЩИТ-2 за установленные технические параметры.

Внешний вид и состав

ТТЧЭ-2 имеет два элемента: первый элемент № 5В4.675.051-01, который является сравнительным; второй № 5В4.675.05-01, который сделан измерительным. Поставка осуществляется исключительно в парном варианте этих двух исполнений.

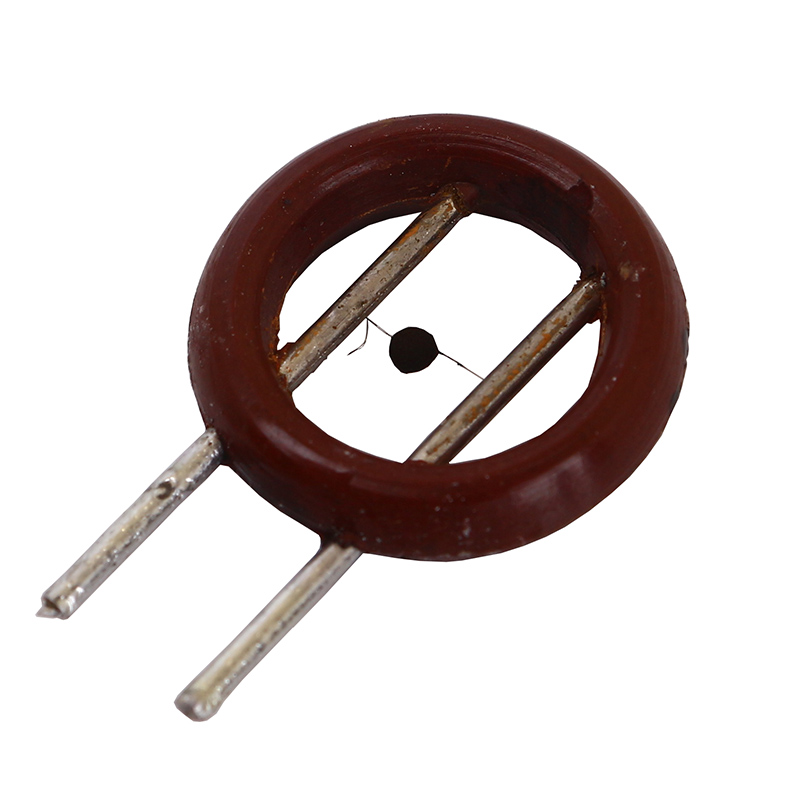

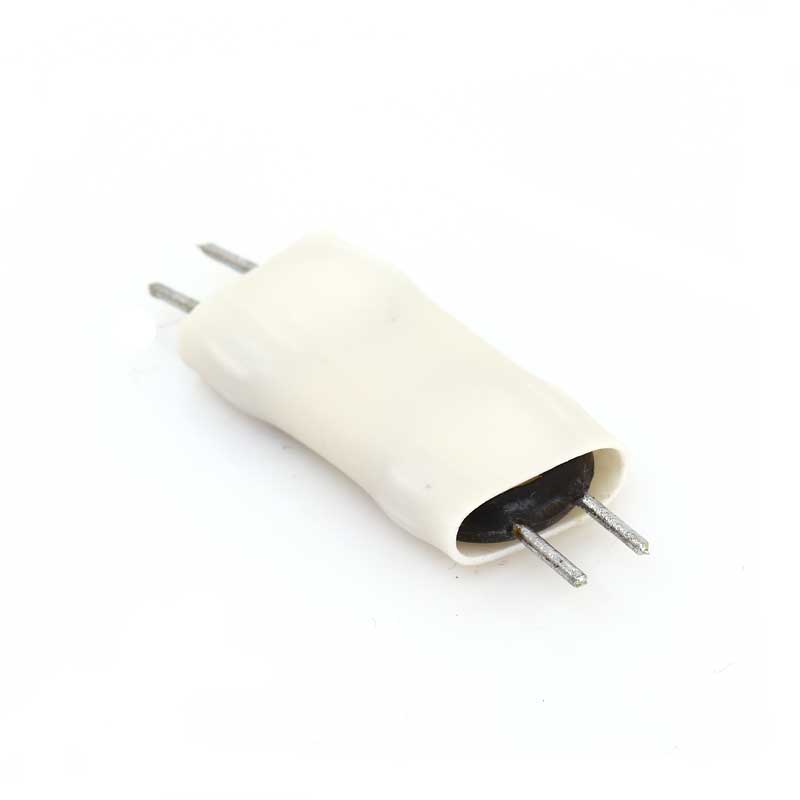

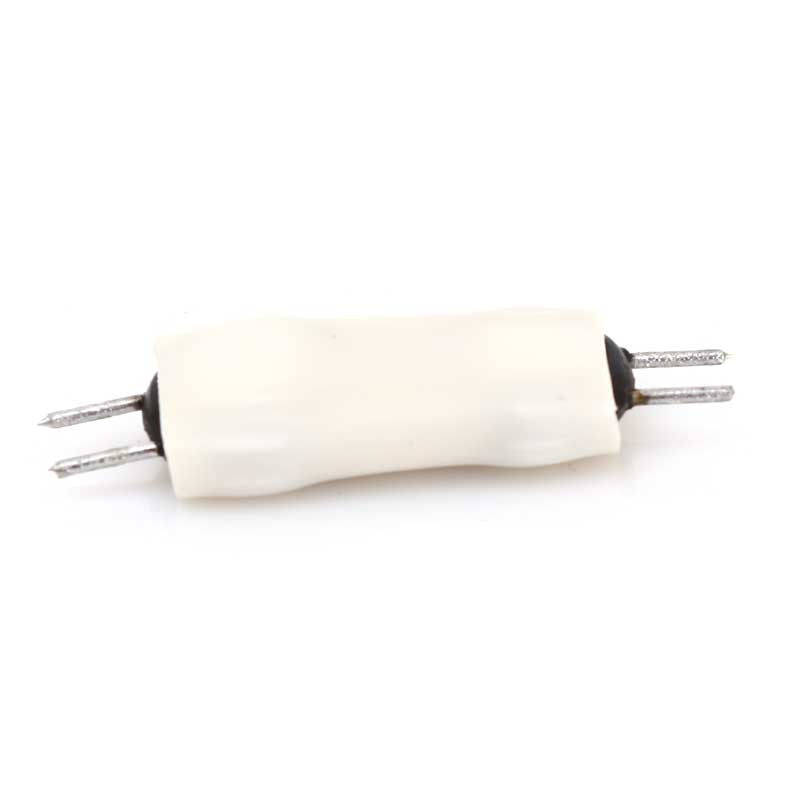

Внешне он выглядит очень просто. Два элемента, похожи на штекеры вилки, которую мы включаем в обычную розетку. Они впаяны в круглый элемент металла, а между собой они соединены тонкой перегородкой металлического прутка. Упаковывается данное устройство в упаковку, согласно варианту ВУ-5.

Технические характеристики
Наименование параметра Значение
ТТЧЭ-2 для ГТХ-1М ТТЧЭ-2 для ЩИТ-2
Ток накала в атмосфере воздуха через чувствительный элемент, А 0,165±0,005 -
Ток моста, А - 0,180±,15А
Сопротивление каждого чувствительного элемента при номинальном токе накала, Ом 9,9±0,6 -
Сопротивление одного чувствительного элемента при температуре +20℃, Ом - 4,15±0,15
Выходной сигнал при I об. Доле % водорода в воздухе, мВ 115±15 -
Выходное напряжение моста с ТТЧЭ-2 и плечами сопротивления по 100 Ом, мВ не менее - 120
Масса комплекта, гр 10 10
