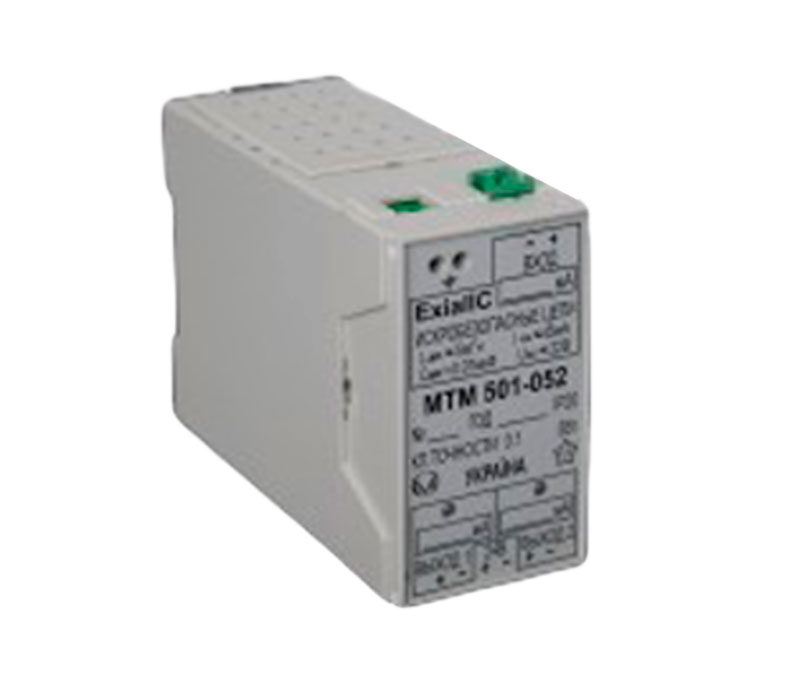

Описание
Барьер искробезопасности МТМ501-052 является токовым разветвителем (1 вход / 2 выхода), и предназначен для питания двухпроводных преобразователей, ток потребления которых является информационным сигналом, изменяющимся пропорционально входной величине (температуре, давлению), расположенных во взрывоопасной зоне (активный вход) или преобразования сигналов постоянного тока уровня 0...5 мА, 0...20 мА, 4...20 мА (пассивный вход) в выходные сигналы постоянного тока 0...5 мА, 0...20 мА, 4...20 мА в любом сочетании.
рис. 1 - Схема подключения МТМ-501-052
Основные функции
- взрывозащищенное исполнение, вид взрывозащиты “искробезопасная цепь” с маркировкой взрывозащищенности "ExiaIIC";
- гальваническое разделение выходных цепей 500 В;
- НСХ - линейная или извлечение квадратного корня (изменяется в условиях потребителя).
Характеристики
|
Напряжение питания: |
DC 24 В +10% -15% |
|
при поставке в комплекте с МТМ101 |
АС 197...242 В |
|
при поставке в комплекте с МТМ140, МТМ141, МТМ142 |
АС 100...250 В |
|
Потребляемая мощность |
5 Вт |
|
Диапазон рабочих температур |
+5...+60 °C |
|
Напряжение питания двухпроводного преобразователя |
DC 17...22 В |
|
Класс точности |
0,1 |
|
Входной сигнал, мА |
4...20 акт. |
|
0...5, 0...20, 4...20 |
|
|
Выходной сигнал, мА (Сопротивление нагрузки, Ом) |
0...5 (2000), |
|
Параметры искробезопасной цепи, не более: |
|
|
Lдоп., мГн |
5 |
|
Сдоп., мкФ |
0,07 |
|
Входное сопротивление, для входных токовых сигналов, не более |
130 Ом |
|
Степень защиты корпуса |
IP20 |
|
Масса, не более |
0,2 |
|
Монтаж |
Din-рейка |

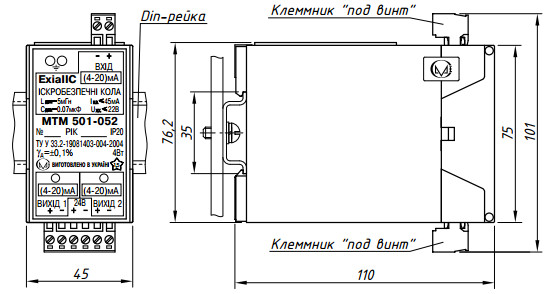

рис. 2 - Габаритные размеры
