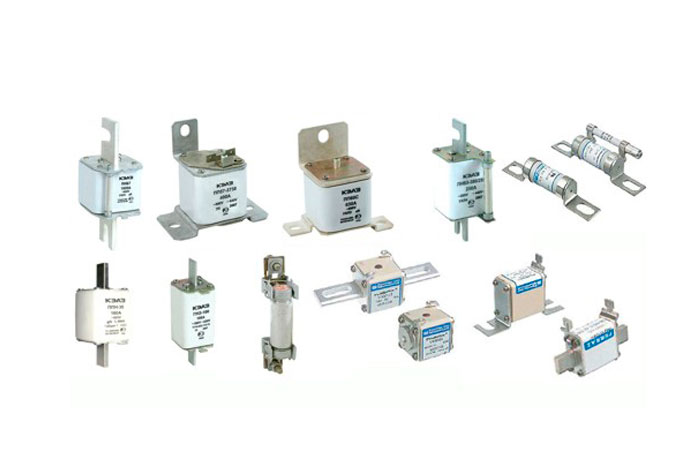

Предохранители ПН22 (ПН-2)

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Предохранители серии ПН22 (аналог предохранителей ПН-2) предназначены для защиты электрических цепей переменного тока напряжением 220 и 380 В частоты 50 и 60 Гц при коротких замыканиях и перегрузках.

Обозначение

Предохранители ПН-22 обозначаются так: ПН22-Х-Х1Х2 УХЛ3 Х А, где

  • ПН22 - обозначение серии
  • Х - номинальный ток предохранителя, А,
  • Х1 - Исполнение по условиям монтажа:
    • 0 - плавкая вставка без контактов и изоляторов;
    • 1 - предохранитель для установки на собственных контактах и изоляторах;
    • 2 - предохранитель с контактами для установки на изоляционной панели заказчика
  • Х2 - Исполнение по наличию указателя срабатывания:
    • 0 - без указателя;
    • 1 - с указателем
  • УХЛ3 - климатическое исполнение и категория размещения по ГОСТ 15150
  • Х - номинальный ток плавкой вставки, А
Технические характеристики
Тип предохранителя Номинальный ток предохранителя, А Номинальный ток плавкой вставки, А Мощность потерь, Вт Наибольший ток отключения, кА
ПН22 - 100 - ХХ УХЛ3 100 31,5
40
50
63
80
100
7,0
7,5
8,5
11,5
12,5
16,0
80
ПН22 - 250 - ХХ УХЛ3 250 80
100
125
160
200
250
12,5
16,0
21,0
28,0
30,0
34,0
80
ПН22 - 400 - ХХ УХЛ3 400 200
250
315
400
30,0
34,0
49,0
56,0
40
ПН22 - 630 - ХХ УХЛ3 630 315
400
500
630
49,0
56,0
60,0
85,0
25
ПН22 - 1000 - ХХ УХЛ3 1000 800
1000
95,0
130,0
25
