Описание

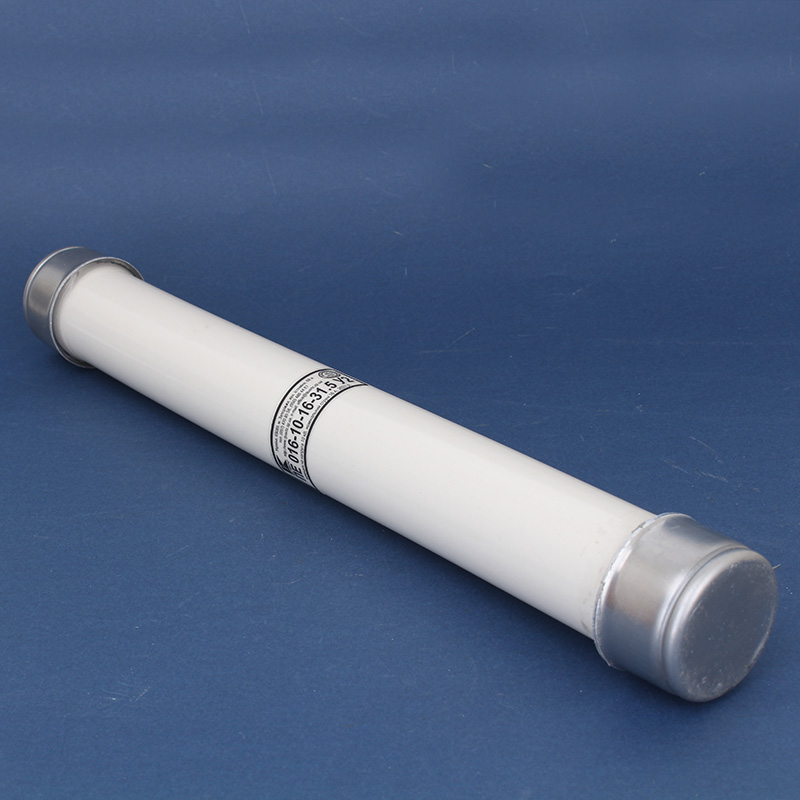

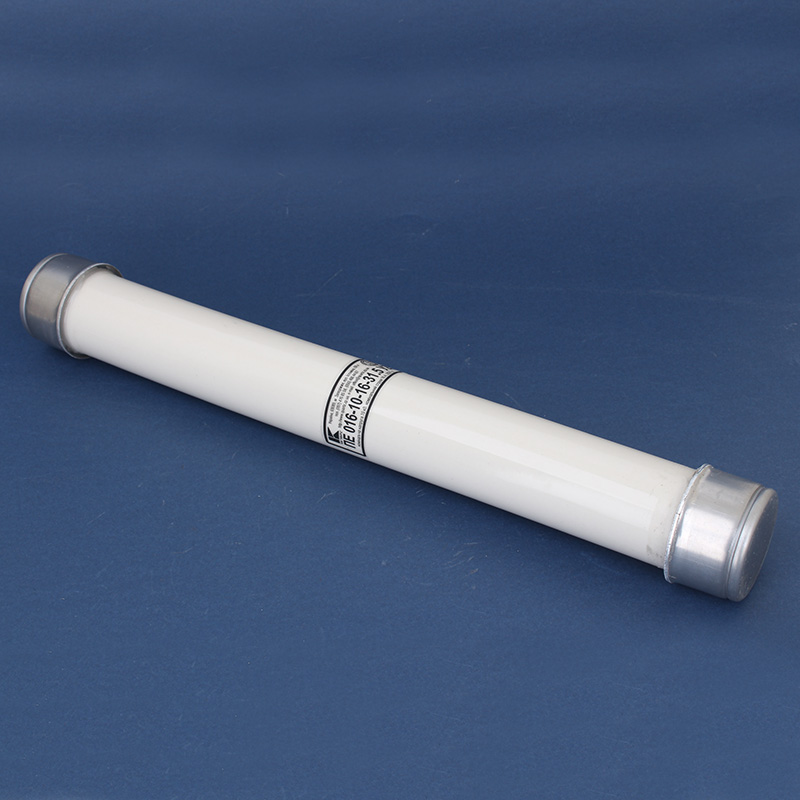

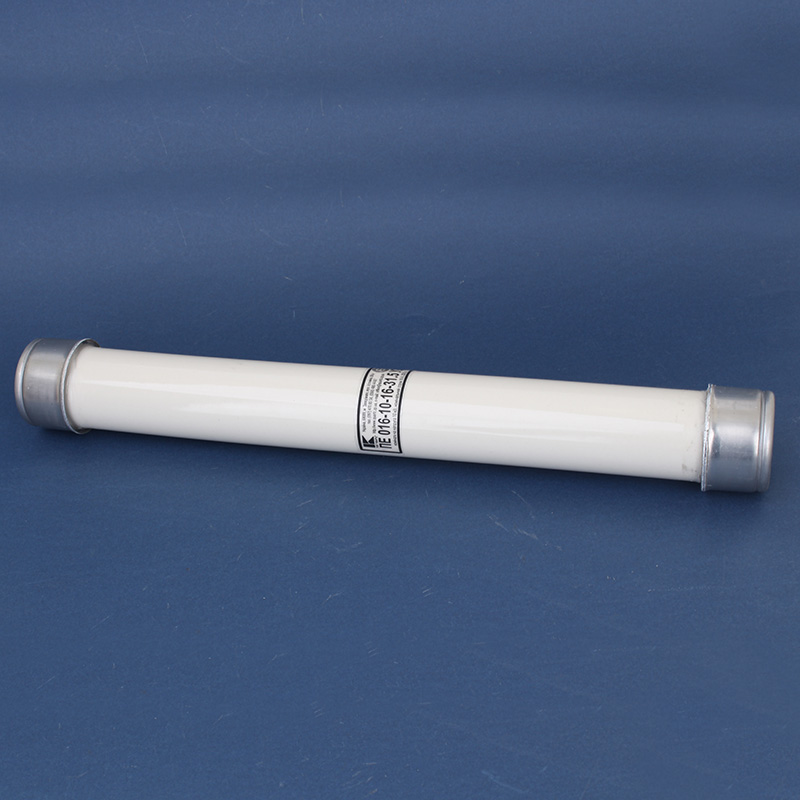

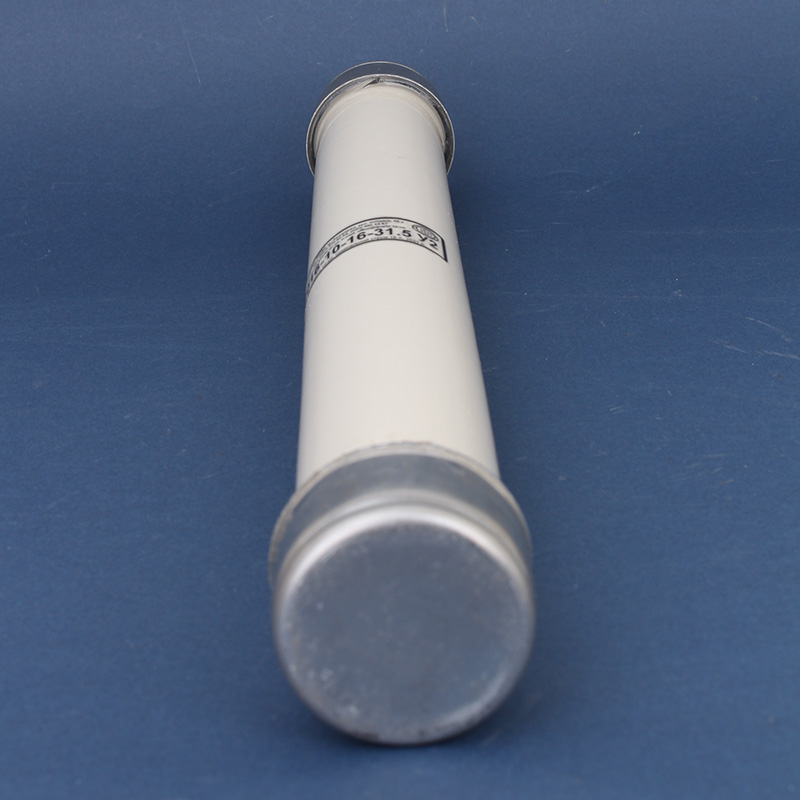

Предохранитель ПКЭ-016-10-16-31,5 предназначен для защиты электрических цепей экскаваторов и других передвижных установок.
Основные особенности
- Предохранители предназначены для установки в трехфазных сетях переменного тока частоты 50 и 60 Гц с номинальным напряжением 6, 10 и 35 кВ: плавкие предохранители ПКЭ — для защиты силовых трансформаторов, ПКЭН — для за-щиты измерительных цепей трансформаторов напряжения в распределительных устройствах экскаваторов и передвижных электростанций.
- Предохранители ПКЭ выпускаются как с указателем срабатывания, так и без него.
- Предохранители относятся к классу 2 по ДСТУ EN 60282-1:2016 и обеспечивают отключение токов в нормированном диапазоне. При необходимости предохранители применяются вместе с другими устройствами, способными отключать токи, меньшие нормированного минимального тока отключения предохранителя.
Конструкция
Предохранители плавкие ПКЭ-016-10-16-31,5 состоят из заменяемого плавкого элемента, опорных изоляторов и контактов, которые поставляются, в виде отдельных составных частей. Плавкий элемент предохранителей ПКЭ 016 состоит из одного патрона.
Характеристики
| Тип предохранителя | ПКЭ 016-10-16-31,5 |
| Номинальное напряжение | 10 кВ |
| Максимальное рабочее напряжение | 12 кВ |
| Номинальный ток | 16 А |
| Номинальный ток отключения | 31,5 кА |
| Минимальный ток отключения | 160 А |
| Мощность потерь | 40 Вт |
|
Тип предохранителя |
Размеры, мм |
Вес, кг |
||||||
|
L1 |
L2 |
L3 |
L4 |
H |
h |
D |
||
|
ПКЭ-016-10-16-31,5 |
504 |
418 |
367 |
480 |
206 |
120 |
54 |
5,1 |
Схемы

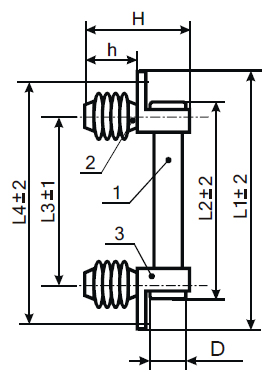

Габаритные размеры предохранителей ПКЭ-016-10-16-31,5
- Патрон.
- Изолятор.
- Контакт.
Комплектация
В полный комплект поставки плавких предохранителей входит:
- заменяемый плавкий элемент (один или два патрона);
- два опорных изолятора;
- два контакта;
- комплект крепежных деталей согласно конструкторской документации;
- паспорт на партию однотипных предохранителей, поставляемых в один адрес;
- техническое описание и инструкция по эксплуатации на партию предохранителей, поставляемых в один адрес по согласованию с изготовителем.
Примечание
По желанию потребителя могут поставляться в любой комплектности.
