Вставка плавкая ВП3Б-1

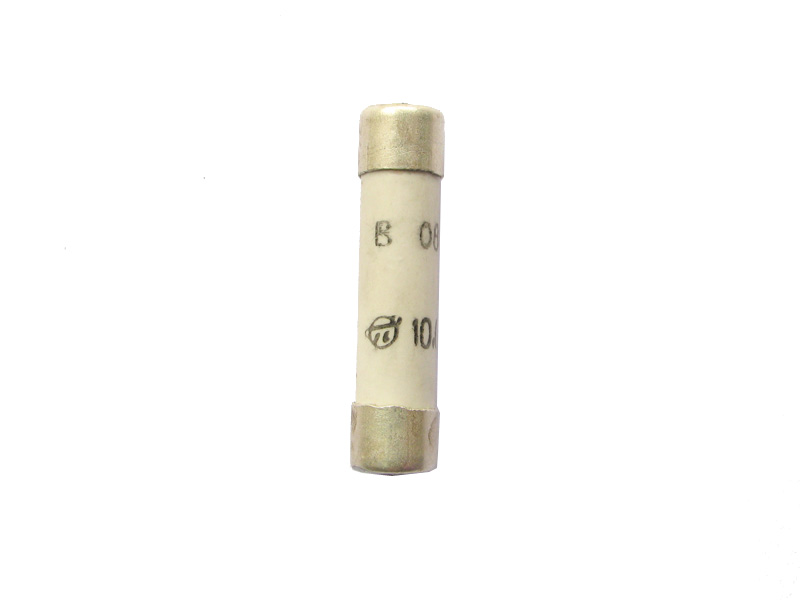

Плавкие вставки ВП3Б-1 выполнены в виде цилиндрических пустотелых элементов, внутри которых установлена металлическая проволока, выполняющая роль плавкого элемента. Корпус устройства выполнен из непрозрачного керамического материала с показателем устойчивости по электрической плотности изоляции 0,9 кВ. На его концах установлены металлические наконечники, которые спаяны с внутренней проволокой, и обеспечивающие контакт с электрической цепью.

Использование ВП3Б-1

Плавкие элементы предназначены для установки в держатели предохранителей, которые владеют соответствующим гнездом с диаметром 7,2 мм и длинной не менее 30 мм. Устанавливать такие вставки можно в электрических цепях с напряжением до 0,25 кВ. Отключающая способность по току составляет 35 А, но не меньше 10 Inom. При увеличении тока выше допускаемого уровня происходит расплавление тонкой металлической проволоки, что обеспечит разрыв электрической цепи и защиту оборудования от протекания высоких токов.
