Вставка плавкая ВП1-2

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Описание

Вставка плавкая ВП1-2 является комплектующим звеном электрической защиты оборудования от коротких замыканий и токовых перенапряжений. Устройства этой серии предназначены для впаивания в электрические цепи, по которым протекает переменный или постоянный ток с частотой 0,05…2 кГц.

Особенности конструкции

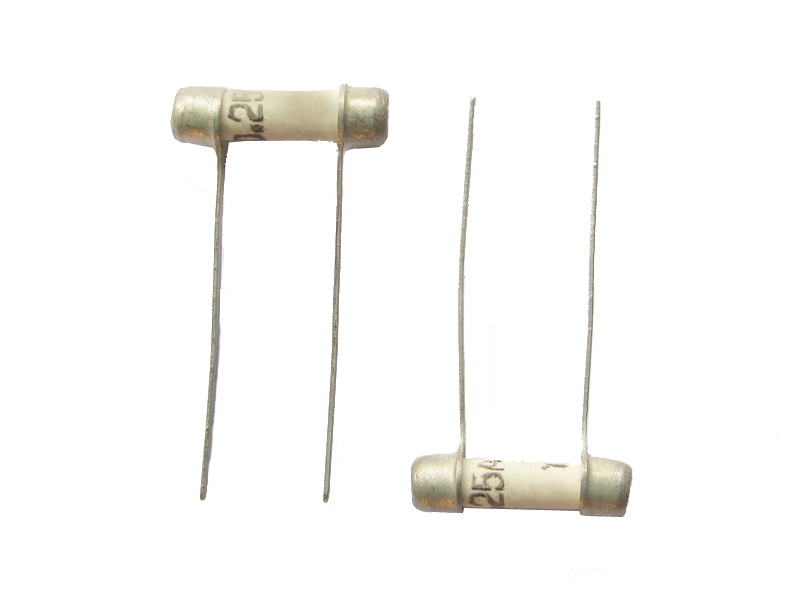

Плавкие вставки ВП1-2 производятся в виде продольных полых элементов цилиндрической формы. Внутри такого керамического корпуса располагается тонкий проводник, который при увеличении силы тока может расплавиться. Проводник припаян к металлическим наконечникам, которые надеты на корпус вставки. С внешней стороны, к наконечникам прикреплены металлические отводы, с помощью которых осуществляется подключение предохранителя в электрическую цепь.

Использование плавкой вставки

Плавкие элементы ВП1-2 рассчитаны для применения в электроцепях с показателем номинального напряжения не более 250 В и величиной отключающей способности по току равной 35А. Если в контролируемой цепи произойдет резкое увеличение величины тока, выше допускаемого значения, то тонкая проволока расплавится и разорвет электрическую цепь, обеспечивая защиту оборудования от поломок. Интервал срабатывания такого рода электрозащиты составит от 0,1 до 1 сек.

Технические характеристики
Наименование Значения
Номинальное напряжение, В 250
Время срабатывания для приемок «1» и «3»
  • при Inom-2,75
  • при Inom-4.0


1 с

0,1 с

Время срабатывания для приемок «5» и «7»
  • при Inom-2,75
  • при Inom-5.0


1 с

0,1 с

Электрическая прочность изоляции, В 900
Габариты, мм Ø4,8х15х30
Вес, г 0,75
Срок хранения
  • для приемки "1" и "3"
  • для приемки "5", "7" и "9"


20

25
