Предохранитель ПСН-35

Предохранитель ПСН-35 является механизмом стреляющего типа для наружной защиты оборудования.

Общая информация

Патрон к предохранителю ПСН-35 имеет стреляющую функцию. Он устанавливается на трансформатор с мощностью в 35,0 кВ. Главным механизмом, который запускает защитный процесс, является плавкая вставка. Корпус самого патрона содержит несколько трубок из такого материала, как винипласт. Предохранительный клапан соединяется с корпусом из стали за счет этих трубок. Проводник является гибким, что приводит плавкую вставку в натянутое положение. Пружина контактного ножа натягивается и далее находится в таком положении.

Положительной чертой является постоянное использование. После каждого срабатывания при аварийной ситуации, наш предохранитель ПСН-35 можно перезарядить, и продолжать его рабочее использование.

Также данный прибор работает совместно с Изолятор И10-195.

Процесс срабатывания

В момент подачи напряжения с показателями, которые выходят за рамки установленных данных, плавкая вставка перегорает. Далее происходит освобождение контактного ножа, который откинется за счет пружины. Этим движением он тянет за собой наш проводник. Выброс проводника случается при образовании газов, которые образовываются из-за того что разлагается винипластовая трубка от электрической дуги. Последняя тянется за проводником, а загасить ее можно за счет потока газа, который будет вытекать из дырки трубки.

Далее происходит отключение, в промежутке конца рубки и ножом создается промежуток воздуха, что обеспечивает необходимый размер изоляции в выключенной цепи. Горит дуга минимум 0,04 секунды при большом размере отключающего тока, но время может меняться относительно размера тока отключения.

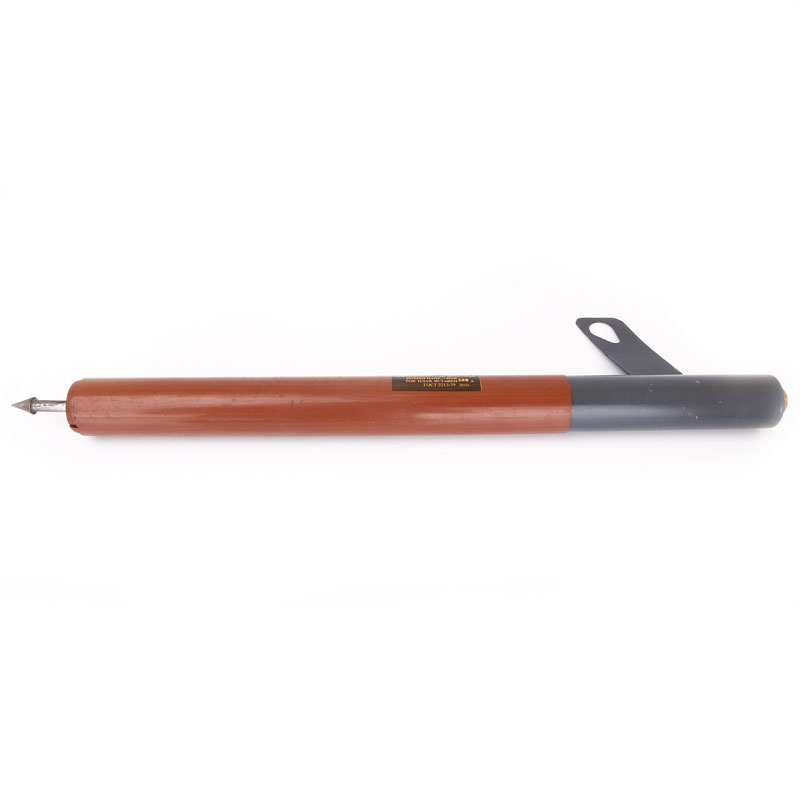

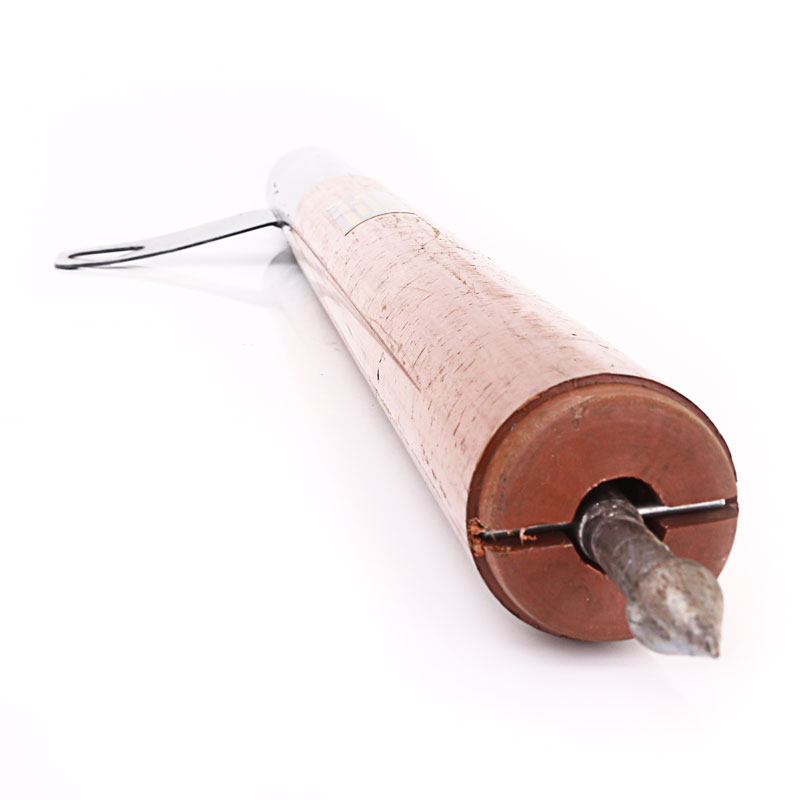

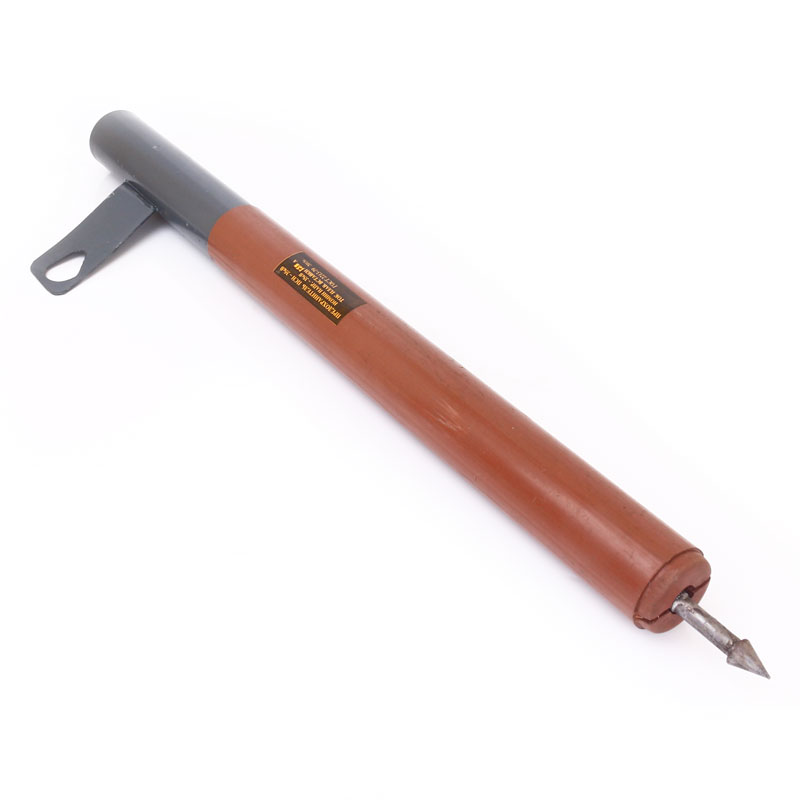

Внешний вид, внутреннее устройство

Вставка это нихромовая проволока, которая является одновременно держателем, так же там находятся пластинчатые элементы плавки. Плавка воспринимает на себя всю нагрузку механического типа, которая идет от откидывающего ножа. Винипластовая трубка, которая является дугогасящей, заворачивается в стальной корпус. Из корпуса выходит круглое ушко, чтобы установить или снять патрон. Пробка из стали, вворачивается в корпус.

  • Три длины патрона: 670 миллиметров; 900 миллиметров; 1 044 миллиметров.
  • Размер стандартного напряжения в аппаратуре использования должна быть в районе 35,0 кВ.
  • Можно выбрать размер тока в плавкой вставке (Ампер): восемь (8); десять (10); двадцать (20); тридцать (30); сорок (40); пятьдесят (50); семьдесят пять (75); сто (100).
  • Отключение может наступать при номинальной мощности в размере 300,0 или 500,0 МВА.
  • Один патрон весит примерно 4 килограмма.
