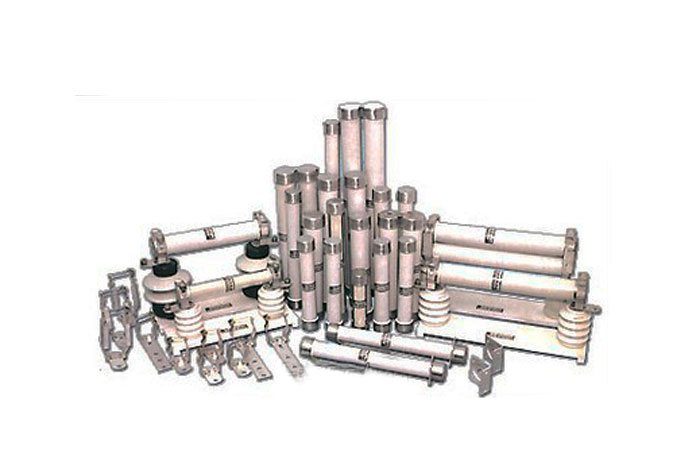

Предохранители ПКЭ (ПЭ)

Документация:

Руководство по эксплуатации(622.21 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Предохранители ПКЭ (ПЭ) предназначены для защиты распределительных устройств, экскаваторов и передвижных электростанций.

Технические характеристики
Тип предохранителя	Номинальное напряжение, кВ	Максимальное рабочее напряжение, кВ	Номинальный ток, А	Номинальный ток отключения, кА	Минимальный ток отключения, кА	Мощность потерь, Вт
ПКЭ 116-6-5-40 У2 ПКЭ 016-6-5-40 У2	6	7,2	5	40	15	8
ПКЭ 116-6-8-40 У2 ПКЭ 016-6-8-40 У2			8	40	24	13
ПКЭ 116-6-10-40 У2 ПКЭ 016-6-10-40 У2			10	40	30	14
ПКЭ 116-6-16-40 У2 ПКЭ 016-6-16-40 У2			16	40	160	30
ПКЭ 116-6-20-40 У2 ПКЭ 016-6-20-40 У2			20	40	200	35
ПКЭ 116-6-31,5-20 У2 ПКЭ 016-6-31,5-20 У2			31,5	20	315	58
ПКЭ 116-10-5-12,5 У2 ПКЭ 016-10-5-12,5 У2	10	12	5	12,5	15	14
ПКЭ 116-10-8-12,5 У2 ПКЭ 016-10-8-12,5 У2			8	12,5	24	22
ПКЭ 116-10-10-12,5 У2 ПКЭ 016-10-10-12,5 У2			10	12,5	30	23
ПКЭ 116-10-16-31,5 У2 ПКЭ 016-10-16-31,5 У2			16	31,5	160	40
ПКЭ 116-10-20-31,5 У2 ПКЭ 016-10-20-31,5 У2			20	31,5	200	45
ПКЭ 116-10-31,5-31,5 У2 ПКЭ 016-10-31,5-31,5 У2			31,5	31,5	315	75
ПКЭ 117-6-31,5-31,5 У2 ПКЭ 017-6-31,5-31,5 У2	6	7,2	31,5	31,5	315	40
ПКЭ 117-6-40-31,5 У2 ПКЭ 017-6-40-31,5 У2			40	31,5	400	55
ПКЭ 117-6-50-31,5 У2 ПКЭ 017-6-50-31,5 У2			50	31,5	500	70
ПКЭ 117-6-63-31,5 У2 ПКЭ 017-6-63-31,5 У2			63	31,5	630	90
ПКЭ 117-6-80-20 У2 ПКЭ 017-6-80-20 У2			80	20	800	120
ПКЭ 117-10-31,5-31,5 У2 ПКЭ 017-10-31,5-31,5 У2	10	12	31,5	31,5	315	50
ПКЭ 117-10-40-31,5 У2 ПКЭ 017-10-40-31,5 У2			40		400	67
ПКЭ 117-10-50-31,5 У2 ПКЭ 017-10-50-31,5 У2			50		500	90
ПКЭ 117-10-63-31,5 У2 ПКЭ 017-10-63-31,5 У2	10	12	63	31,5	630	120
ПКЭ 118-6-80-31,5 У2 ПКЭ 018-6-80-31,5 У2	6	7,2	80		800	110
ПКЭ 118-6-100-31,5 У2 ПКЭ 018-6-100-31,5 У2			100		1000	135
ПКЭ 118-6-125-31,5 У2 ПКЭ 018-6-125-31,5 У2			125		1250	180
ПКЭ 118-6-160-20 У2 ПКЭ 018-6-160-20 У2			160	20	1600	240
ПКЭ 118-10-80-31,5 У2 ПКЭ 018-10-80-31,5 У2	10	12	80	31,5	800	145
ПКЭ 118-10-100-31,5 У2 ПКЭ 018-10-100-31,5 У2	10	12	100	31,5	1000	180
ПКЭ 116-6-5-20 ХЛ2 ПКЭ 016-6-5-20 ХЛ2	6	7,2	5	20	15	8
ПКЭ 116-6-8-20 ХЛ2 ПКЭ 016-6-8-20 ХЛ2			8	20	24	13
ПКЭ 116-6-10-20 ХЛ2 ПКЭ 016-6-10-20 ХЛ2			10	20	30	14
ПКЭ 116-6-16-40 ХЛ2 ПКЭ 016-6-16-40 ХЛ2			16	40	160	30
ПКЭ 116-6-20-40 ХЛ2 ПКЭ 016-6-20-40 ХЛ2			20	40	200	35
ПКЭ 116-6-31,5-20 ХЛ2 ПКЭ 016-6-31,5-20 ХЛ2			31,5	20	315	58
ПКЭ 116-10-5-12,5 ХЛ2 ПКЭ 016-10-5-12,5 ХЛ2	10	12	5	12,5	15	14
ПКЭ 116-10-8-12,5 ХЛ2 ПКЭ 016-10-8-12,5 ХЛ2			8	12,5	24	22
ПКЭ 116-10-10-12,5 ХЛ2 ПКЭ 016-10-10-12,5 ХЛ2			10	12,5	30	23
ПКЭ 116-10-16-31,5 ХЛ2 ПКЭ 016-10-16-31,5 ХЛ2			16	31,5	160	40
ПКЭ 116-10-20-31,5 ХЛ2 ПКЭ 016-10-20-31,5 ХЛ2			20	31,5	200	45
ПКЭ 116-10-31,5-31,5 ХЛ2 ПКЭ 016-10-31,5-31,5 ХЛ2			31,5	31,5	315	75
ПКЭ 116-35-3,2-8 ХЛ2 ПКЭ 016-35-3,2-8 ХЛ2	35	40,5	3,2	8	20	30
ПКЭ 116-35-3,2-16 ХЛ2 ПКЭ 016-35-3,2-16 ХЛ2	35	40,5	3,2	16	20	30
ПКЭ 117-6-40-31,5 ХЛ2 ПКЭ 017-6-40-31,5 ХЛ2	6	7,2	40	31,5	400	55
ПКЭ 117-6-50-31,5 ХЛ2 ПКЭ 017-6-50-31,5 ХЛ2	6	7,2	50	31,5	500	70
ПКЭ 117-10-31,5-31,5 ХЛ2 ПКЭ 017-10-31,5-31,5 ХЛ2	10	12	31,5	31,5	315	50
ПКЭ 117-10-40-31,5 ХЛ2 ПКЭ 017-10-40-31,5 ХЛ2	10	12	40	31,5	400	67
ПКЭ 116-35-5-8 ХЛ2 ПКЭ 016-35-5-8 ХЛ2	35	40,5	5	8	30	38
ПКЭ 116-35-8-8 ХЛ2 ПКЭ 016-35-8-8 ХЛ2	35	40,5	8	8	48	57
ПКЭ 118-6-80-31,5 ХЛ2 ПКЭ 018-6-80-31,5 ХЛ2	6	7,2	80	31,5	800	110
ПКЭ 118-6-100-31,5 ХЛ2 ПКЭ 018-6-100-31,5 ХЛ2	6	7,2	100	31,5	1000	135
ПКЭ 118-10-80-31,5 ХЛ2 ПКЭ 018-10-80-31,5 ХЛ2	10	12	80	31,5	800	145
ПКЭ 116-7.2-5-40 Т2 ПКЭ 016-7.2-5-40 Т2	6	7,2	5	40	15	8
ПКЭ 116-7.2-8-40 Т2 ПКЭ 016-7.2-8-40 Т2			8	40	24	13
ПКЭ 116-7.2-10-40 Т2 ПКЭ 016-7.2-10-40 Т2			10	40	30	14
ПКЭ 116-7.2-16-40 Т2 ПКЭ 016-7.2-16-40 Т2			16	40	160	30
ПКЭ 116-7.2-20-40 Т2 ПКЭ 016-7.2-20-40 Т2			20	40	200	35
ПКЭ 116-7.2-31,5-20 Т2 ПКЭ 016-7.2-31,5-20 Т2			31,5	20	315	58
ПКЭ 116-12-5-12,5 Т2 ПКЭ 016-12-5-12,5 Т2	10	12	5	12,5	15	14
ПКЭ 116-12-8-12,5 Т2 ПКЭ 016-12-8-12,5 Т2			8	12,5	24	22
ПКЭ 116-12-10-12,5 Т2 ПКЭ 016-12-10-12,5 Т2			10	12,5	30	23
ПКЭ 116-12-16-31,5 Т2 ПКЭ 016-12-16-31,5 Т2			16	31,5	160	40
ПКЭ 116-12-20-31,5 Т2 ПКЭ 016-12-20-31,5 Т2			20	31,5	200	45
ПКЭ 116-12-31,5-31,5 Т2 ПКЭ 016-12-31,5-31,5 Т2			31,5	31,5	315	75
ПКЭ 117-7.2-31,5-31,5 Т2 ПКЭ 017-7.2-31,5-31,5 Т2	6	7,2	31,5	31,5	315	40
ПКЭ 117-7.2-40-31,5 Т2 ПКЭ 017-7.2-40-31,5 Т2			40	31,5	400	55
ПКЭ 117-7.2-50-31,5 Т2 ПКЭ 017-7.2-50-31,5 Т2			50	31,5	500	70
ПКЭ 117-12-31,5-31,5 Т2 ПКЭ 017-12-31,5-31,5 Т2	10	12	31,5	31,5	315	50
ПКЭ 117-12-40-31,5 Т2 ПКЭ 017-12-40-31,5 Т2	10	12	40	31,5	400	67
ПКЭ 118-7.2-80-31,5 Т2 ПКЭ 018-7.2-80-31,5 Т2	6	7,2	80	31,5	800	110
ПКЭ 118-7.2-100-31,5 Т2 ПКЭ 018-7.2-100-31,5 Т2	6	7,2	100	31,5	1000	135
ПКЭ 118-12-80-31,5 Т2 ПКЭ 018-12-80-31,5 Т2	10	12	80	31,5	800	145
ПКЭН 016-10 У2	10	12	не нормируется
ПКЭН 016-10 ХЛ2	10	12
ПКЭН 016-35 ХЛ2	35	40,5
ПКЭН 016-12 Т2	10	12
