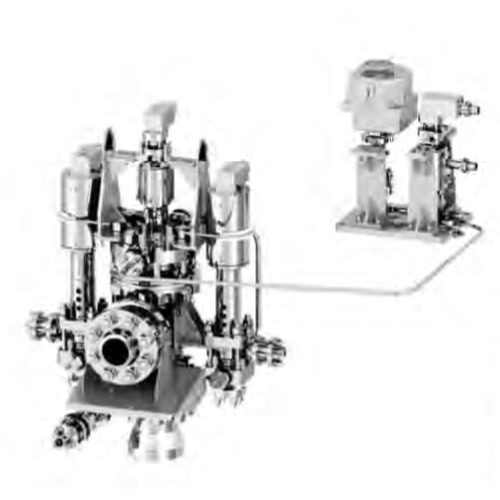

Устройство УФ 50024-100-12

No votes yet
Категория:

Импульсно-предохранительное устройство УФ 50024-100-12 ТУ 26-07-1559-91 является полностью автоматизированной арматурой предохранительного типа. Главные функциональные детали устройства:

  • клапан импульсный;
  • клапан главный;
  • клапаны дополнительной линии управления;
  • труба соединительная.

Корпус ИПУ отформован из стойкой к коррозии, жаропрочной стали марки 08Х18Н10Т-ВД. Все детали выполнены согласно НП-068-05.

Применение

Основное назначение устройства УФ 50024-100-12 – это автоматический или аварийный сброс объема теплоносителя (рабочей среды) при аварийных ситуациях в циркуляционных системах на атомных электростанциях и энергоустановках. Срабатывание клапанов ИПУ происходит при превышении установленного давления в рабочих контурах.

Эксплуатация

Данный тип арматуры одобрен к использованию в водо-водяных корпусных энергетических ядерных реакторах типов ВВЭР-440 и ВВЭР-1000. Арматура предназначена для установки в технологических помещениях АЭС. Температурный режим использования устанавливается в соответствии с ТУ. Максимальная температура рабочей среды 355°С.

Технические и эксплуатационные характеристики УФ 50024-100-12
Наименование параметра Величина параметра
Техническое условие ТУ 26-07-1559-91
Рабочая среда вода, насыщенный пар, пароводяная смесь
Максимальная температура рабочей среды 355°C
Номинальный диаметр DN: на входе на выходе   100 мм 200 мм
Расчетное давление P 17,7 МПа
Давление настройки Pн, равное рабочему давлению РР 17,7 МПа
Материал корпуса 08Х18Н10Т-ВД
Давление полного открытия Рп.о.:
от пружины рабочего - 19,2 МПа контрольного - 18,8 МПа
от электромагнита рабочего - 18,6 МПа контрольного - 18,1 МПа
Давление закрытия Pз:
от пружины рабочего - 17,1 МПа контрольного - 16,7 МПа
от электромагнита рабочего - 17,7 МПа контрольного - 17,2 МПа
Противодавление 0,078 - 0,118 МПа
Коэффициент расхода 0,65
Диаметр отверстия в седле: импульсного клапана главного клапана запорного электромагнитного клапана ДЛУ запорного клапана с электропроводником ДЛУ   16 мм 65 мм 9 мм 15 мм
Класс и группа по ОТТ-87 2BIIa
Пропуск среды в затворе при Pр = 15,7 МПа по воздуху:
главного клапана 150 см3/мин
импульсного клапана при включённом электромагните - 24 см3/мин при обесточенном электромагните - 90 см3/мин
электромагнитного запорного клапана ДЛУ 15 см3/мин
запорного клапана с электроприводом ДЛУ 9 см3/мин
Импульсно-предохранительное устройство имеет электромагниты: импульсного клапана, главного клапана и запорного клапана ДЛУ род тока - постоянный напряжение - 200-33+22 В режим работы под током - длительный
Импульсно-предохранительное устройство имеет дистанционные сигнализаторы положения запорных органов импульсного клапана, главного клапана и запорного клапана ДЛУ род тока - постоянный напряжение - до 30 В
Параметры стыкаемой трубы ДH x S:
главный клапан на входе - 133 x 14 на выходе - 19 x 10
на выходе импульсного клапана 32 x 3,5 мм
на входе клапана настройки 38 x 3,5 мм
на выходе КЗЭП 18 x 2,5 мм
Место установки под оболочкой
Вес 726 кг
