Описание

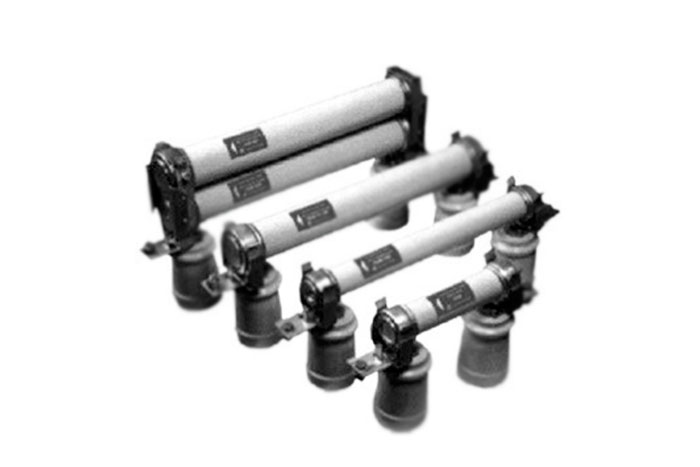

Предохранители ПКТ (ПТ) предназначены для защиты силовых трансформаторов, воздушных и кабельных линий, а предохранители ПКН (ПН) - для защиты цепей трансформаторов напряжения.
| Типоисполнение | Номинальное напряжение, кВ | Маx рабочее напряжение, кВ | Номинальный ток предохранителя, А | Номинальный ток отключения, кА | Min ток отключения, А | Мощность потерь, Вт |
| ПКТ 111-6-2-40 У3 ПКТ 011-6-2-40 У3 |
6 | 7,2 | 2 | 40 | 6 | 5 |
| ПКТ 111-6-3,2-40 У3 ПКТ 011-6-3,2-40 У3 |
6 | 7,2 | 3,2 | 40 | 10 | 6 |
| ПКТ 111-6-5-40 У3 ПКТ 011-6-5-40 У3 |
6 | 7,2 | 5 | 40 | 15 | 8 |
| ПКТ 111-6-8-40 У3 ПКТ 011-6-8-40 У3 |
6 | 7,2 | 8 | 40 | 24 | 13 |
| ПКТ 111-6-10-40 У3 ПКТ 011-6-10-40 У3 |
6 | 7,2 | 10 | 40 | 30 | 14 |
| ПКТ 111-6-16-40 У3 ПКТ 011-6-16-40 У3 |
6 | 7,2 | 16 | 40 | 160 | 30 |
| ПКТ 111-6-20-40 У3 ПКТ 011-6-20-40 У3 |
6 | 7,2 | 20 | 40 | 200 | 35 |
| ПКТ 111-6-31,5-20 У3 ПКТ 011-6-31,5-20 У3 |
6 | 7,2 | 31,5 | 20 | 315 | 58 |
Комплектность
В полный комплект поставки плавких предохранителей входит:
- ПКТ
- заменяемый плавкий элемент (патрон предохранителя) ПТ;
- два опорных изолятора;
- два контакта;
- комплект крепежа.
- ПКН
- заменяемый плавкий элемент (патрон предохранителя) ПН;
- два опорных изолятора;
- два контакта;
- комплект крепежа.
