Описание

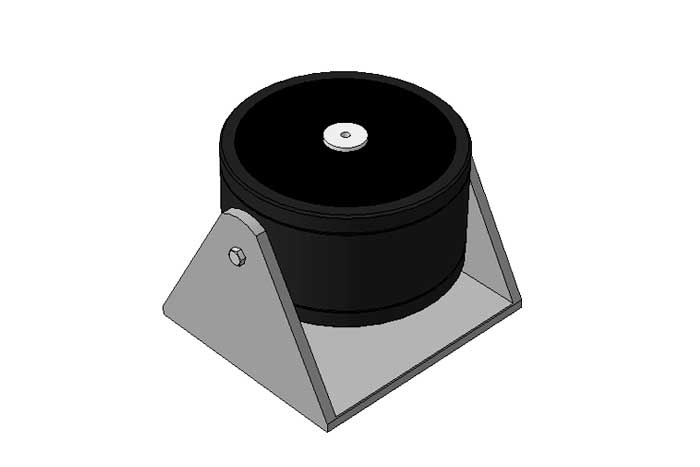

Вибростенд VS-110 предназначен для использования в системах контроля преобразователей вибрации.
Область применения
Вибростенд широко используется для поверки и калибровки вибропреобразователей и измерительных ка налов контрольно-сигнальной аппаратуры вибрации.
Принцип действия
Вибростенда VS-110 основан на использовании взаимодействия магнитного поля в зазоре постоянного магнита и переменного магнитного поля, создаваемого катушкой, расположенной в зазоре. Магнитное поле катушки создается током от внешнего генератора.
Подвижный элемент вибростенда снабжен системой подвески. Подвеска состоит из нескольких радиальных и тангенциальных пружин, что обеспечивает неискаженную форму механических колебаний.
| Параметры | Значение |
| Диапазон частот воспроизводимых колебаний, Гц | 100....1000 |
| Максимальное ускорение (без нагрузки),м/с 2 | 70 |
| Частота осевого резонанса (без нагрузки), Гц | ≥10000 |
| Максимальное смещение (двойная амплитуда), Гц | 14 |
| Частота собственного резонанса, мм | ≥6000 |
| Наибольшая масса поверяемых датчиков, кг | 0,3 |
| Максимальный входной ток, А | 9 |
| При форсированном воздушном охлаждении , А | 12 |
| Импеданс катушки, Ом | 1 |
| Рабочий диапазон температур , С | 15 - 30 |
| Диаметр монтажного стола, мм | 24 |
| Масса, кг | 9 |
| Габаритные размеры, мм | 200х250х220 |
| Соединительный кабель, шт | 1 |
