Стенд для входного контроля блоков типа УМЗ, ПМЗ, БТЗ-3-1, БКЗ-3МК

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Стенд для входного контроля блоков типа УМЗ, ПМЗ, БТЗ-3-1, БКЗ-3МК, предназначенных для встройки в оболочки взрывозащищенных коммутационных аппаратов управления и защиты напряжением до 1200 В, частотой 50 и 60 Гц.

Устройство и принцип работы

  • Стенд состоит из силового регулируемого источника питания и модуля устройства для проверки и настройки блоков, который снабжен зажимами для подключения измерительных приборов и магазина сопротивлений.
  • Источник силового тока состоит из регулируемого автотрансформатора TV1 (ЛАТР-1м 12А) и разделительного трансформатора TV2, мощностью не менее 2 кВ·А, нагрузкой которого являются датчики тока ТA1…ТA6 и измерительный трансформатор ТА7. Трансформатор TV2 является не серийным и изготавливается по отдельному заказу. Источник силового тока обеспечивает во вторичной обмотке разделительного трансформатора ток от 0 до 250-300 А. Выходной сигнал датчиков тока служит входным сигналом для блоков токовой защиты.
  • Трансформатор ТV3 предназначен для питания проверяемых блоков и цепей индикации. Мощность данного трансформатора – 50 ВА.
  • Измерительный трансформатор ТA7 предназначен для контроля величины тока в силовой цепи стенда проверки и настройки блоков максимальной токовой защиты УМЗ, ПМЗ, БТЗ-3 и трехканального блока комплексной защиты от аварийных режимов работы сети типа БКЗ-3МК.
  • Сигнализация о наличии напряжения во вторичной цепи и состоянии настраиваемого блока осуществляется светодиодами HL1…HL15.
  • Режим индикации о срабатывании или режим измерения времени срабатывания блока выбирается переключателями SА2, SА3 и SA5.
  • Переключатели SA1 и SA4 позволяют осуществить проверку третьего канала токовой защиты блоков ПМЗ и БКЗ-3МК.

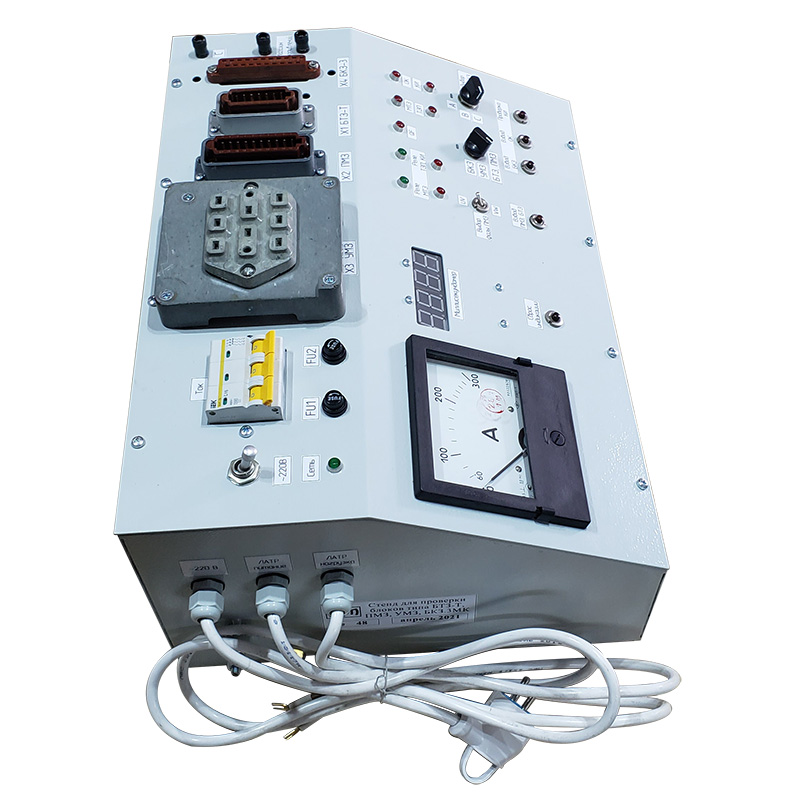

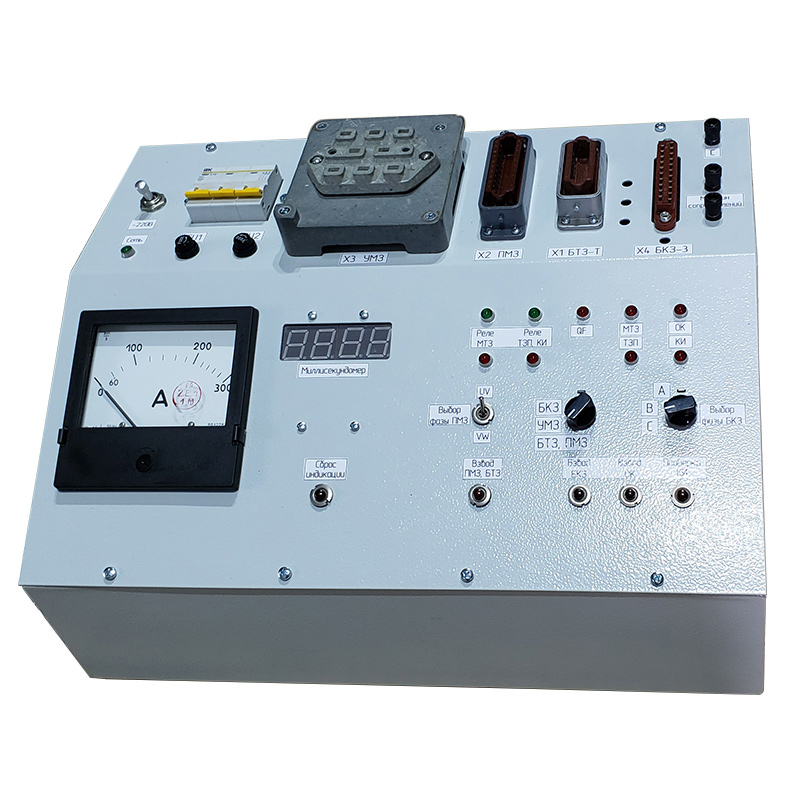

  • Органы управления стендом, измерительные приборы, индикаторы сигнализации и разъем для подключения блока вынесены на переднюю панель стенда. Установка и снятие блоков с устройства производится при отключенном автоматическом выключателе Q.
  • На стенд выведены клеммы для подключения миллисекундомера (mS1 «Стоп», mS2 «Стоп», mS1 «Пуск», mS2 «Пуск») и магазина сопротивлений «Магазин сопротивлений».

Подготовка к работе

Перед включением стенда он должен быть подвергнут внешнему осмотру. При отсутствии внешних повреждений, при помощи автоматического выключателя Q, на стенд подается напряжение.

Указание мер безопасности

  • При подготовке стенда проверки и настройки блоков УМЗ, ПМЗ, БТЗ-3-1, БКЗ-3МК к работе и его эксплуатации необходимо соблюдать требования, установленные «Правилами безопасной эксплуатации электроустановок потребителей», «Правилами устройств электроустановок» (ПУЭ).
  • Все работы, связанные с ремонтом стенда, необходимо выполнять, только отключив напряжение.
  • Монтаж и эксплуатация стенда должны выполняться электротехническим персоналом, ознакомившимся с настоящим руководством и прошедшим инструктаж по технике безопасности в установленном порядке.
  • Перед включением стенда в сеть необходимо заземлить его корпус. Эксплуатация стенда с незаземленным корпусом не допускается.

Транспортировка и хранение

  • Транспортирование стенда может производиться любым видом транспорта (автомобильным, воздушным, железнодорожным) при соблюдении правил и требований, действующих на данных видах транспорта. При погрузке, транспортировании и выгрузке стенда бросания и удары не допускаются.
  • Стенд должен храниться в вентилируемых помещениях при температуре воздуха не ниже +5°C при отсутствии агрессивных паров. Если срок хранения превышает 1 год, стенд должен быть подвергнут ревизии.

Гарантия

  • Предприятие-изготовитель гарантирует соответствие качества стенда требованиям конструкторской документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, оговоренных настоящим руководством по эксплуатации.
  • Гарантийный срок эксплуатации устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.

Характеристики

Технические характеристики
Номинальное напряжение сети переменного тока частотой 50 Гц 220 В
Потребляемая мощность, не более 4,0 кВ·А
Номинальное напряжение вторичных цепей питания 36/12/0…7 В

Комплектация

  1. Стенд УМЗ, ПМЗ, БТЗ-3-1, БКЗ-3МК – 1 шт.
  2. Руководство по эксплуатации – 1 экз.
