Лабораторные стенды МикРА

Лабораторные стенды МикРА – один из основных инструментов обучения. Они подключаются к сети, где подающим напряжение является переменное значение тока в 220 Вольт или от внешней генераторной установки в зависимости от требований учебного процесса при помощи переключателя на задней панели прибора есть возможность выбрать нужную лабораторную работу. Всё оборудование выпускается в законченном конструктивном исполнении и ударопрочных металлических корпусах.

Назначение

Лабораторный стенд МикРА данной модели используется в процессе изучения "Аналоговой и цифровой схемотехники" в средних и высших специализированных учебных управлениях, вузах. Они позволяют проводить практические занятия по темам "Импульсные устройства", "Цифровые устройства", "Аналоговые устройства". ИМПУЛЬС-М позволяет выполнить полный комплекс лабораторных работ по темам "Одновибраторы", "Электронные ключи", "Генераторы", "ЦАП, АЦП".

С использованием стенда "ЛОГИКА-М" проводятся практикумы по теме "Счётчики" (для изучения логики работы оборудования, принципов построения), "Триггеры" (с использованием интегральных схем). Также могут быть исследованы темы "Комбинационные устройства" (дешифраторы, мультиплексоры, преобразователи кодов), "Комбинационные элементы" (их статические характеристики; динамические характеристики). "КАСКАД-М" незаменим для изучения курса "Аналоговых устройств", принципа их работы, исследования параметров усилительных каскадов, частотных характеристик и амплитудных характеристик, активных RC-фильтров.

Устройство и работа

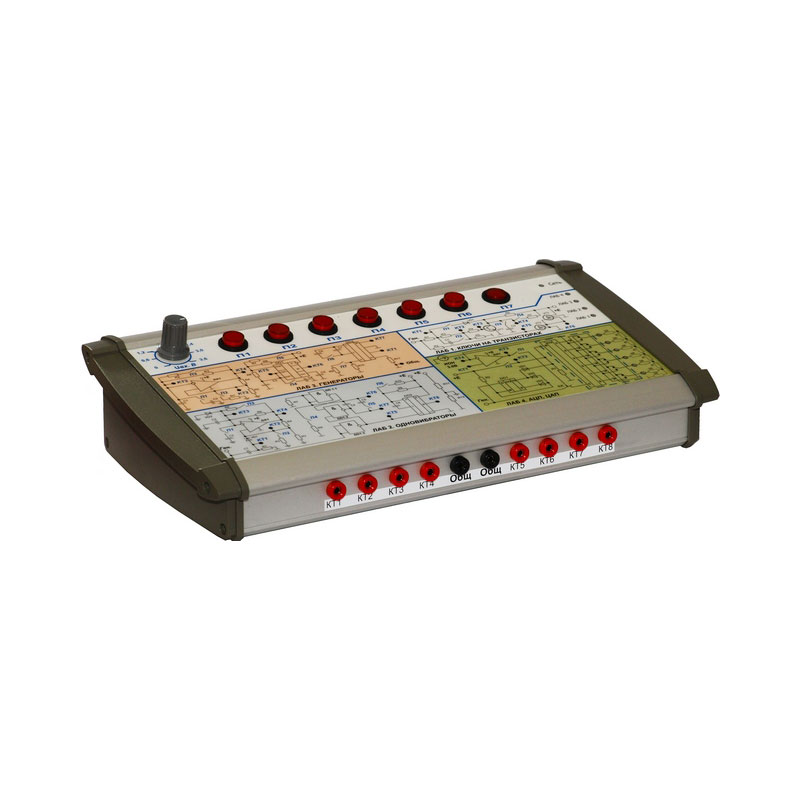

Все элементы конструкции размещаются в корпусе, выполненном из анодированного алюминия. Для удобства работы со стендом на его лицевую панель вынесены все индикаторы, органы управления и нанесена цветная схема. Кроме того, здесь расположены клеммы, подключенные к контрольным точкам электрической схемы.

Напряжение при подаче питания

220 Вольт

Частота сети

50 Гц

Полная мощность

6,5 ВА

Амплитуда входного сигнала

минимум

0 В

максимум

5 В

Амплитуда выходного сигнала

минимум

0,7 В

максимум

5 В

Минимальный входной импульс

2 мкс

Диапазон регулирования управляющего напряжения

0 ÷ 3,6 В

Максимальное сопротивление нагрузки

10 кОм

Лабораторные работы

Одновибраторы

Минимальная длительность прохождения входного импульса

ОУ

30 мкс

ЛЕ

2 ÷ 10 мкс

Минимальная длительность прохождения выходного импульса

ОУ

130 ÷ 500 мкс

ЛЕ

20 ÷ 80 мкс

Электронные ключи

время прохождения входного импульса

30 ÷ 40 мкс



ЦАП, АЦП

ЦАП

нелинейность

0,5 %

максимальное время преобразования

15 мкс

АЦП

нелинейность

0,5 %



Генераторы

Выходные размеры частоты

Генератор таймера

1 499 ÷ 5 001 Гц

Генератор ОУ

899 ÷ 3 501 Гц

Генератор ГУН

61 ÷ 8 001 Гц
