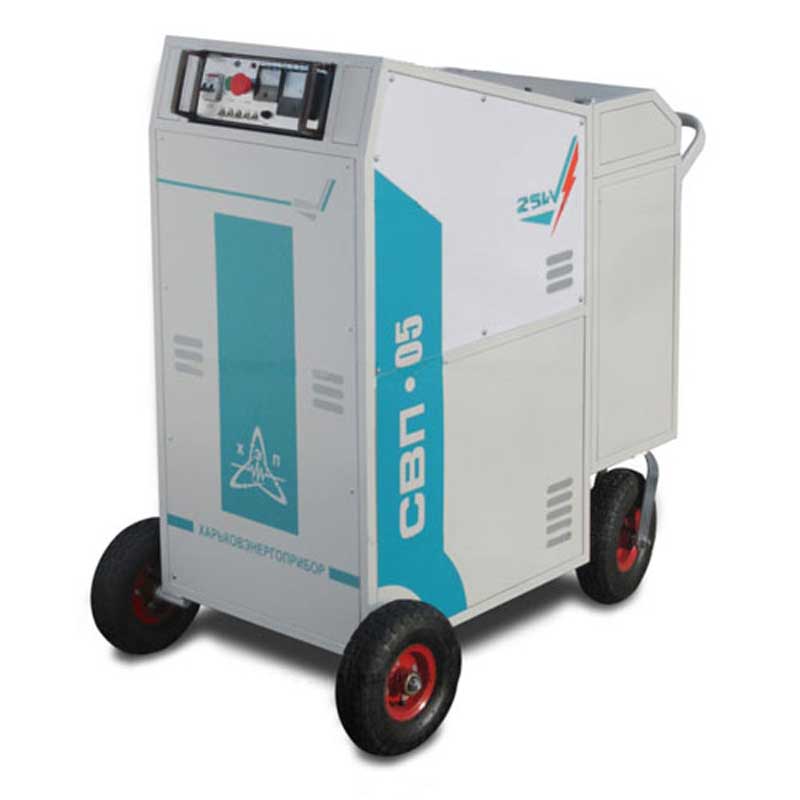

Стенд высоковольтный передвижной СВП-05

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Стенд высоковольтный передвижной СВП-05 предназначен для: прожига дефектной изоляции кабелей с последующим дожигом.

Условия эксплуатации

Стенд высоковольтный рассчитан для эксплуатации при следующих условиях:

  • диапазон температур окружающего воздуха – от -20 до +40°C;
  • относительная влажность воздуха при температуре +25°C – до 80%;
  • атмосферное давление от 650 до 800 мм. рт. ст.

Питание высоковольтного стенда производится от промышленной однофазной сети 220 В, 50 Гц.

Допускается питание от автономного генератора электроснабжения мощностью не менее 4,0 кВ·А. Для полной реализации возможностей высоковольтного передвижного стенда для прожига дефектной изоляции кабелей СВП-05 мощность генератора должна быть не менее 25 кВ·А.

Характеристики

Технические характеристики СВП-05

Параметр

Значение

Питание – однофазная сеть переменного тока:

частотой

50±2 Гц

напряжением

220±20 В

Потребляемый ток, не более

80 А

Параметры киловольтметра, измеряющего высокое постоянное напряжение

0 – 25 кВ

Масса оборудования

110 кг

Обслуживающий персонал

не менее 2-х операторов

Срок службы

10 лет

Технические характеристики блока прожига БПР-25/8

Параметр

Значение

Максимальное выходное напряжение в режиме холостого хода

25 кВ

Минимальное выходное напряжение в режиме холостого хода

1 кВ

Количество ступеней прожига

5

Максимальный ток блока прожига в режиме короткого замыкания, не менее

6 А

Максимальное напряжение дожига в режиме холостого хода

500 В

Максимальный ток дожига в режиме короткого замыкания, не менее

12 А

Потребляемая мощность блока прожига, не более

18 кВ·А

Мощность, отдаваемая в нагрузку, не менее

8 кВ·А

Режим работы блока прожига

длительный

Габаритные размеры

495 x 350 x 560 мм

Масса

90 кг

Комплектация

Состав и комплект поставки

  • Панель управления стендом СВП-05 – 1 шт.
  • Блок прожига БПР-25/8 – 1 шт.
  • Барабан с сетевым кабелем КГ 3х4+2,5 (10 метров) – 1 шт.
  • Барабан с высоковольтным кабелем ПВВЭ-60-3,5 (10 метров) – 1 шт.
  • Барабан с проводом защитного заземления 10GA (10 метров) – 1 шт.
  • Дроссель сетевой – 1 шт.
  • Рама несущая – 1 шт.
  • Паспорт – 1 экз.
  • Руководство по эксплуатации – 1 экз.

Модификации

Выпускаемые модификации

Вас также может заинтересовать высоковольтный стенд СВП-05Ц и СВП-95.
